Comment Choisir un Débitmètre pour Argon

L’argon est l’un des gaz nobles les plus utilisés dans les applications industrielles et de laboratoire. Qu’il s’agisse d’un gaz de protection dans les procédés de soudage ou d’atmosphères protectrices dans l’industrie des semi-conducteurs et pharmaceutique, l’argon joue un rôle crucial pour garantir la qualité, l’efficacité et la sécurité. Cependant, pour utiliser l’argon efficacement et éviter des coûts inutiles, il est essentiel de surveiller et de contrôler précisément son débit. C’est là que les débitmètres pour argon entrent en jeu.

Caractéristiques de l’Argon et Ses Applications

Principales Propriétés de l’Argon

• Inertie : l’argon est un gaz noble chimiquement inerte. Il ne réagit pas facilement avec d’autres éléments ou composés dans des conditions normales.
• Non inflammable : l’argon est non inflammable et fournit une atmosphère stable qui réduit l’oxydation et d’autres réactions chimiques indésirables.
• Densité : l’argon est plus dense que l’air, ce qui en fait un gaz de protection efficace capable de déplacer l’oxygène dans des zones localisées.
• Incolore et inodore : comme les autres gaz nobles, l’argon n’a ni couleur, ni odeur, ni goût, ce qui le rend difficile à détecter sans instrumentation adéquate.

Applications de l’Argon

Les propriétés uniques de l’argon le rendent indispensable dans de nombreux secteurs :

1. Soudage et Fabrication Métallique
   • Utilisé comme gaz de protection dans le soudage à l’arc avec électrode de tungstène (GTAW/TIG) et le soudage à l’arc avec fil métallique (GMAW/MIG).
   • Empêche l’oxydation et la contamination de la zone de soudure.
2. Fabrication de Semi-conducteurs
   • Fournit une atmosphère inerte et ultra-pure lors de la production de semi-conducteurs et de microélectronique.
3. Industrie Pharmaceutique et Alimentaire
   • Sert à déplacer l’oxygène dans les emballages, prolongeant ainsi la durée de conservation des produits et évitant leur dégradation.
4. Éclairage et Électronique
   • Remplit les ampoules à incandescence et fluorescentes pour protéger les filaments contre l’oxydation.
   • Utilisé dans les globes plasma et autres dispositifs électroniques.
5. Applications de Laboratoire et de Recherche
   • Fournit des atmosphères inertes pour des expériences sensibles et des instruments analytiques comme les spectromètres de masse et les chromatographes en phase gazeuse.

Qu’est-ce qu’un Débitmètre pour Argon ?

Un débitmètre pour argon est un instrument conçu pour mesurer et surveiller le débit d’argon dans un système. Les débits sont généralement exprimés en litres standard par minute (SLPM) ou en pieds cubes par heure (CFH), selon les normes industrielles.

Pourquoi Mesurer l’Argon est Important

• Qualité des Procédés : en soudage, un mauvais débit d’argon peut entraîner des soudures poreuses, une contamination ou un gaspillage de gaz de protection.
• Efficacité des Coûts : l’argon est relativement coûteux. Une mesure précise du débit permet de minimiser les pertes et de réduire les coûts d’exploitation.
• Sécurité : l’argon étant incolore et inodore, les fuites ou rejets excessifs peuvent poser des risques d’asphyxie dans des environnements fermés. La surveillance garantit une utilisation sûre.
• Conformité : de nombreuses industries exigent un contrôle précis du débit de gaz pour respecter les normes de qualité et de sécurité.

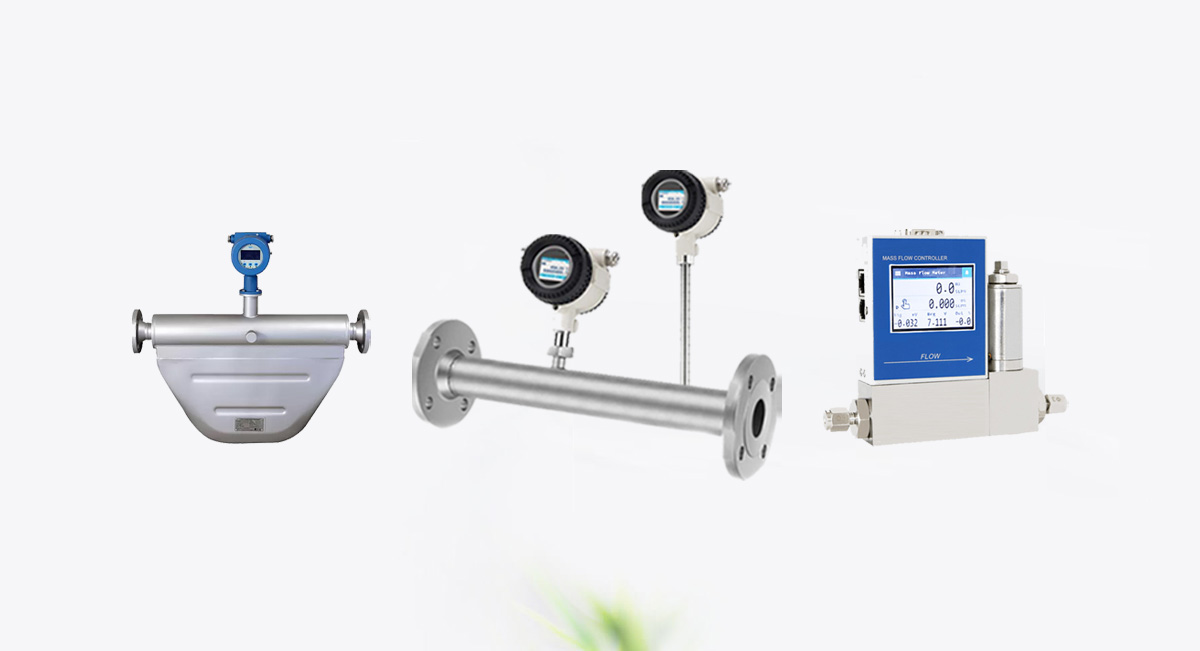

Types Recommandés de Débitmètres pour l’Argon

Toutes les technologies de mesure ne sont pas aussi efficaces pour l’argon. Voici les quatre types les plus adaptés à son utilisation dans divers secteurs :

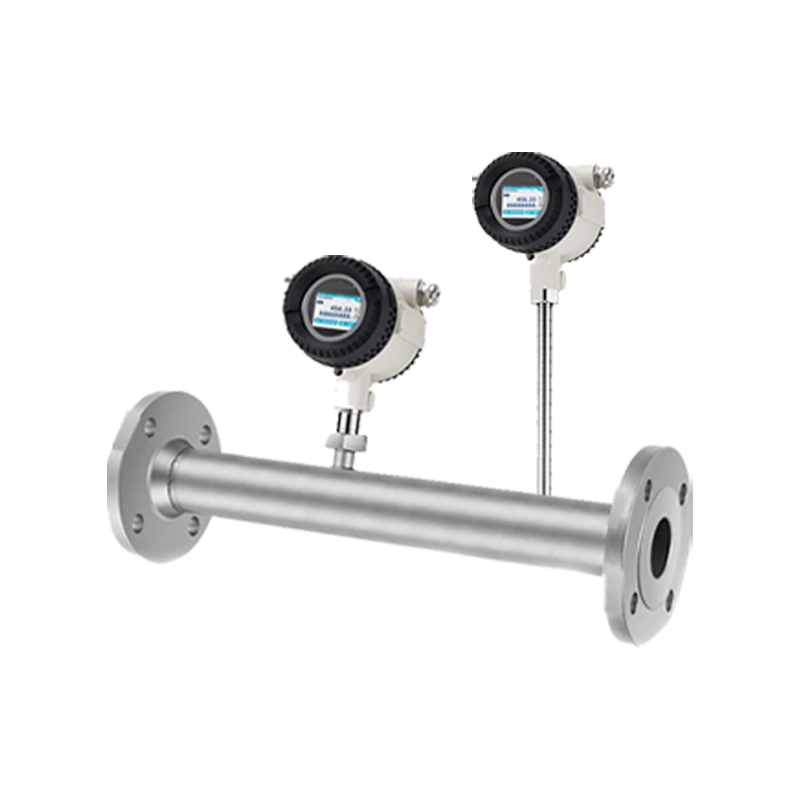

Débitmètres Massiques Thermiques

• Principe : mesurent le transfert de chaleur entre un capteur chauffé et le flux d’argon.
• Avantages : fournissent une mesure directe du débit massique sans nécessiter de compensation de température ou de pression, garantissant une grande précision.
• Applications : laboratoires, fabrication de semi-conducteurs et procédés industriels nécessitant une surveillance précise de la consommation d’argon.

• Explosion-proof class: Ex db IIC T6 Gb / Ex tb IIIC T80°CDb.
• Suitable for pipes with diameters from DN20 to DN1000.
•  Ultra-wide 1:2500 turndown ratio, the measuring range is from 0.1 Nm/s to 250 Nm/s.
• Full-digital signal processing, higher accuracy, long-term stability.

Débitmètres à Tube de Pitot

• Principe : mesurent la différence entre la pression statique et dynamique de l’argon s’écoulant autour de la sonde.
• Avantages : solution simple, robuste et économique pour les applications en conduites de grande taille avec débits élevés et stables.
• Applications : distribution de gaz industriels, systèmes CVC et canalisations d’approvisionnement en argon à grande échelle.

• Applicable to the measurement of dirty and wet air
• Online auto-calibration reduces data drift
• high sensitivity, the lower limit is down to 5 Nm/s
• 1:60 wide turndown ratio
• Bidirectional flow measurement
• Integrates pressure and temperature sensors to monitor online gas pressure and temperature
• No moving parts, low pressure drop
• It is not affected by pipeline vibration

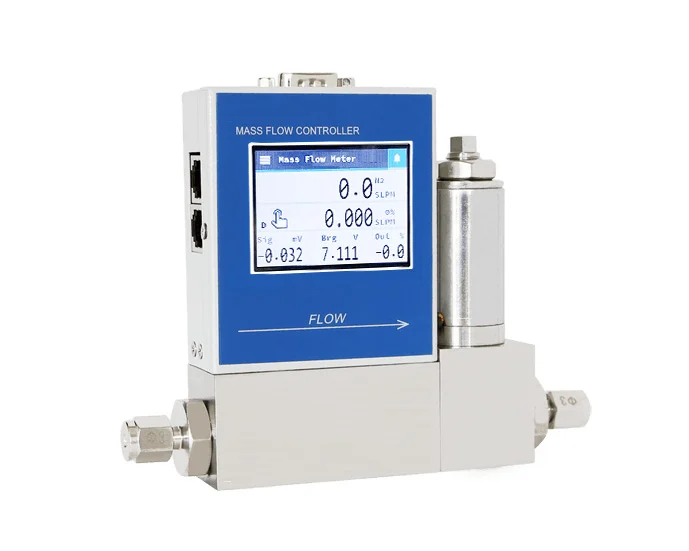

Régulateurs/Débitmètres Massiques (MFCs)

• Principe : mesurent et régulent activement le débit d’argon en combinant un capteur thermique avec une vanne de contrôle.
• Avantages : assurent un contrôle précis et automatisé du débit d’argon, essentiel pour les applications sensibles.
• Applications : fabrication de semi-conducteurs, industrie pharmaceutique, expériences de laboratoire et tout procédé nécessitant un contrôle stable et reproductible du débit.

• Ultra-Low Flow Detection with High Accuracy from as low as 0.1 sccm
• Multi-Fluid, Multi-Range, and Multi-Principle Flexibility
• Fast Response and Stable Control with a control response time under 1 second
• Compact Design for Easy Integration

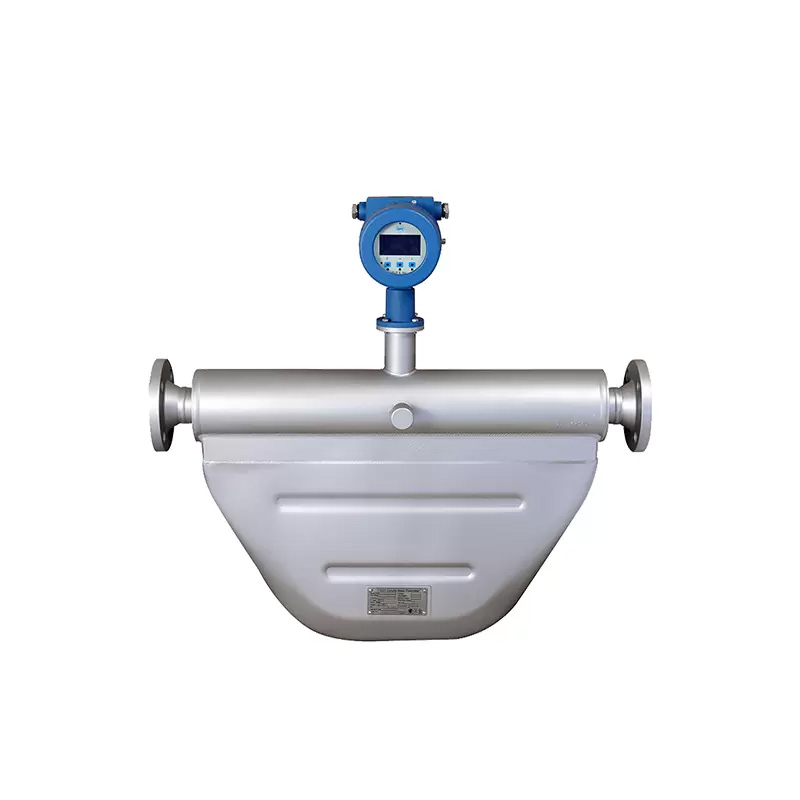

Débitmètres de Coriolis

• Principe : détectent le débit massique d’argon en mesurant la déflexion de tubes vibrants traversés par le gaz.
• Avantages : offrent la plus grande précision parmi toutes les technologies de mesure et fournissent des mesures directes indépendantes des variations de température ou de pression.
• Applications : industries de haute pureté telles que l’électronique, la fourniture de gaz spéciaux et la R&D avancée où la précision absolue est indispensable.

• High accuracy up to ±0.1 %, Good reliability
• Good zero-stability and anti-interference performance
• No moving parts, no maintenance required
• Multiple digital communication including Hart

Comment Choisir le Bon Débitmètre pour Argon

Le choix du débitmètre approprié dépend de plusieurs critères :

1. Plage de Débit

• Pour des bas débits avec précision (ex. : recherche en laboratoire, procédés de semi-conducteurs), les contrôleurs massiques sont idéaux.
• Pour des débits moyens à élevés (ex. : soudage, usages industriels), les débitmètres massiques thermiques ou les tubes de Pitot conviennent.

2. Exigences de Précision

• Si la qualité des procédés est critique (ex. : semi-conducteurs, pharmaceutique), privilégiez les débitmètres de Coriolis.
• Pour un suivi général où une approximation est suffisante, un tube de Pitot est plus économique.

3. Coût et Budget

• Les débitmètres de Coriolis sont les plus précis mais nécessitent un investissement élevé.
• Les débitmètres massiques thermiques offrent un bon compromis entre coût et précision.

4. Conditions de Pression et Température

• Les systèmes à haute pression ou à température variable exigent des instruments compensés (ex. : débitmètres massiques thermiques ou de Coriolis).
• Les systèmes à basse pression, comme le soudage, utilisent souvent de simples rotamètres.

5. Environnement d’Application

• Soudage industriel : débitmètres à tube de Pitot ou débitmètres massiques thermiques numériques.
• Semi-conducteurs et procédés haute pureté : débitmètres de Coriolis ou massiques thermiques de haute précision.
• Laboratoire : débitmètres massiques thermiques ou contrôleurs massiques selon le niveau de précision requis.

L’argon joue un rôle vital dans le soudage, l’électronique, la pharmacie, l’emballage alimentaire et la recherche. Pour en optimiser l’utilisation et réduire les coûts, une mesure précise du débit est essentielle. Parmi les technologies disponibles, les débitmètres massiques thermiques, débitmètres à tube de Pitot, contrôleurs de débit massique et débitmètres de Coriolis constituent les solutions les plus fiables selon les applications.

Le choix du bon débitmètre pour argon dépend de vos besoins en précision, de la plage de débit et de l’environnement du procédé. Pour une surveillance générale, un tube de Pitot peut suffire, tandis que les applications de haute précision dans les semi-conducteurs ou la pharmacie bénéficient des débitmètres de Coriolis ou des contrôleurs massiques. Les débitmètres massiques thermiques, quant à eux, représentent un excellent compromis pour la plupart des usages industriels et de laboratoire.

En associant correctement la technologie à l’application, les industries peuvent garantir une utilisation efficace de l’argon, réduire les coûts et maintenir les plus hauts standards de qualité des procédés.
