Alors que le monde se tourne vers des sources d’énergie plus propres, hydrogène s’impose comme un acteur clé du développement durable. Des piles à combustible aux industries chimiques et énergétiques, sa polyvalence en fait une ressource de plus en plus précieuse. Cependant, la mesure précise du débit d’hydrogène présente des défis techniques uniques en raison de ses propriétés physiques et des environnements exigeants dans lesquels il est utilisé.
Table of Contents
Comprendre hydrogène et ses applications industrielles
Caractéristiques de hydrogène
L’hydrogène (H₂) est la molécule la plus légère et la plus petite de l’univers, avec des caractéristiques physiques uniques qui facilitent son utilisation industrielle tout en la compliquant.
| Propriété | Description |
|---|---|
| Masse moléculaire | 2,016 g/mol (le gaz le plus léger) |
| Densité | 0,0899 kg/m³ à 0°C et 1 atm |
| Plage d’inflammabilité | 4–75 % dans l’air (hautement inflammable) |
| Diffusivité | Très élevée ; s’échappe facilement par de petites fuites |
| Conductivité thermique | Très élevée comparée à d’autres gaz |
| État typique | Gazeux à température et pression ambiantes ; liquéfié à -253°C |
En raison de la petite taille et de la légèreté de ses molécules, les fuites, la diffusion et la compression sont des problèmes fréquents dans les systèmes de transport et de stockage d’hydrogène. Ces particularités rendent la mesure du débit d’hydrogène beaucoup plus complexe que celle de la plupart des autres gaz.
Principales applications industrielles de hydrogène
L’hydrogène joue un rôle crucial dans de nombreux secteurs, notamment :
- Piles à combustible à hydrogène – pour les véhicules électriques (FCEV), les systèmes d’alimentation de secours et les solutions d’énergie portable.
- Raffinage du pétrole – indispensable pour la désulfuration et l’hydrocraquage.
- Production d’ammoniac et d’engrais – l’hydrogène se combine à l’azote pour former l’ammoniac (NH₃).
- Industrie chimique – utilisé comme agent réducteur et dans la production de méthanol ou d’autres composés chimiques.
- Industrie des semi-conducteurs et de l’électronique – utilisé comme gaz vecteur ou de procédé dans des environnements contrôlés.
- Infrastructure énergétique à hydrogène – mesure du débit dans les systèmes de stockage, de transport et de ravitaillement.
Dans tous ces cas, une mesure fiable et précise du débit d’hydrogène est essentielle pour l’efficacité, la sécurité et la conformité réglementaire.
Qu’est-ce qu’un débitmètre pour hydrogène ?
Un débitmètre pour l’hydrogène est un instrument permettant de mesurer le débit instantané ou la quantité totale d’hydrogène gazeux (ou liquide) circulant dans un conduit ou un système de procédé. Selon l’application, il peut mesurer :
- Le débit massique (kg/h ou g/s)
- Le débit volumique (m³/h ou L/min)
- Le débit normalisé (Nm³/h, sous conditions T/P définies)
Ces débitmètres sont utilisés aussi bien dans les procédés industriels (dosage, contrôle de réaction, détection de fuites) que dans les applications énergétiques (stations de ravitaillement à hydrogène).
Pourquoi la mesure précise du débit d’hydrogène est-elle importante ?
- Sécurité des procédés L’hydrogène est hautement inflammable et explosif dans l’air. Une mesure fiable garantit un approvisionnement contrôlé et limite les risques de fuite ou de surpression.
- Efficacité et maîtrise des coûts Dans la production et la distribution de l’hydrogène, le débitmètre est essentiel pour gérer l’efficacité énergétique et la consommation.
- Conformité réglementaire et transfert de propriété Pour les transactions commerciales (ex. : stations H₂), la précision du débitmètre garantit des échanges équitables et conformes aux normes.
- Optimisation des systèmes Les données de débit permettent d’optimiser la production, la purification et l’utilisation de l’hydrogène.
Défis de la mesure du débit hydrogène
| Défi | Explication |
|---|---|
| Faible densité | Difficile à détecter avec précision via les débitmètres volumétriques. |
| Vitesse élevée et compressibilité | Nécessite des capteurs à haute vitesse et une compensation dynamique. |
| Tendance à la fuite | L’hydrogène s’échappe facilement par les joints et peut fausser la mesure. |
| Large plage de conditions | Systèmes sous haute pression (jusqu’à 700 bar) ou cryogéniques (hydrogène liquide). |
| Risque d’explosion | Nécessite un équipement antidéflagrant et certifié. |
Tous les débitmètres ne conviennent donc pas à l’hydrogène — le choix doit tenir compte de la sensibilité, de la précision, de la résistance à la pression, des matériaux et des certifications de sécurité.

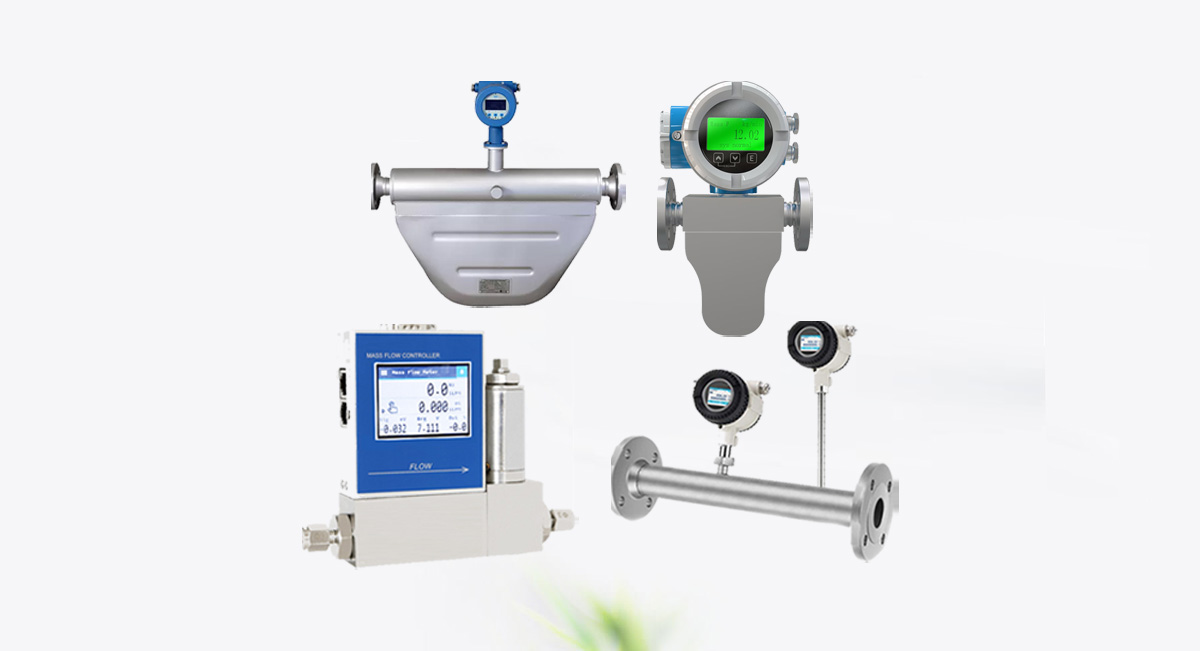

Types de débitmètres recommandés pour hydrogène
1. Débitmètres massiques thermiques
Principe :
Mesurent le débit en détectant la chaleur dissipée par un capteur chauffé traversé par le gaz.
Avantages :
- Mesure directe du débit massique
- Pas de pièces mobiles → entretien minimal
- Idéal pour les gaz secs et propres
Inconvénients :
- Inadapté aux gaz humides ou aux mélanges variables
- Sensible à la conductivité thermique du gaz
Applications :
- Détection de fuites
- Mélange et contrôle de pureté du gaz
- Laboratoires et procédés de recherche sur l’hydrogène

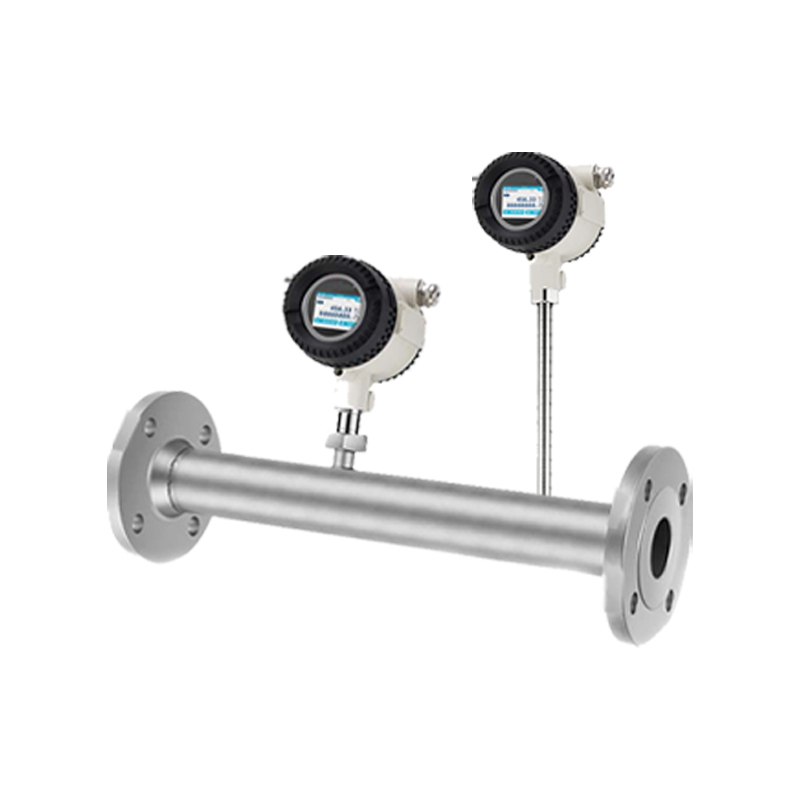

Débitmètres massiques thermiques Metlan Instruments
- Traitement entièrement numérique du signal, précision accrue et stabilité à long terme.
- Classe antidéflagrante : Ex db IIC T6 Gb / Ex tb IIIC T80°C Db.
- Rapport d’étalonnage ultra-large 1:2500, plage de mesure de 0,1 Nm/s à 250 Nm/s.
2. Débitmètres massiques Coriolis
Principe :
Mesurent directement la masse du fluide via la détection de la déformation de tubes vibrants traversés par le fluide.
Avantages :
- Très haute précision (±0,1–0,2 %)
- Mesure simultanée du débit massique et de la densité
- Fonctionne pour l’hydrogène gazeux ou liquide
- Indépendant de la température et de la pression
Inconvénients :
- Coût plus élevé
- Sensible aux vibrations externes
- Chute de pression possible dans les systèmes gazeux
Applications :
- Stations de ravitaillement (transfert de propriété)
- Production et transport d’hydrogène
- Procédés chimiques et pétrochimiques

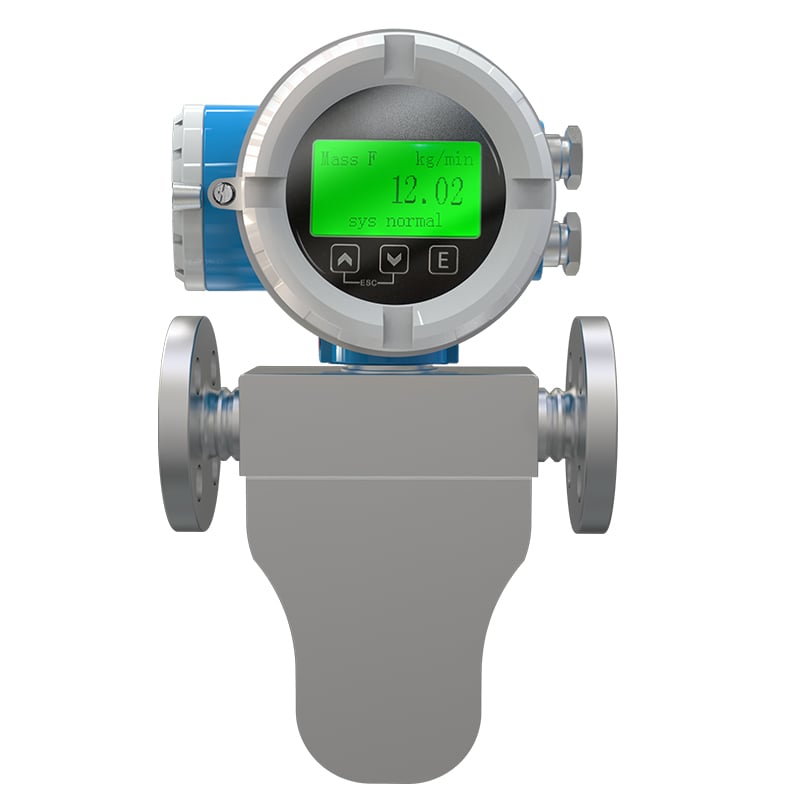

Débitmètres Coriolis Metlan Instruments
- Haute précision jusqu’à ±0,1 %, Bonne fiabilité
- Bonnes performances en matière de stabilité zéro et d’anti-interférence
- Pas de pièces mobiles, pas d’entretien nécessaire
- Communication numérique multiple, y compris Hart
Les débitmètres Coriolis sont souvent le choix privilégié pour la mesure de l’hydrogène grâce à leur précision et leur mesure directe de masse.
3. Contrôleurs de débit massique (MFC)
Principe :
Combinent un capteur de débit thermique, une vanne de régulation et un système électronique pour mesurer et contrôler le débit d’hydrogène.
Avantages :
- Mesure + régulation simultanées
- Excellente précision à faible débit
- Réponse rapide et intégration facile
Inconvénients :
- Limité aux faibles pressions et faibles débits
- Sensible à l’humidité ou à la contamination
Applications :
- Expérimentations en laboratoire
- Recherche sur les piles à combustible
- Dosage précis et procédés de revêtement

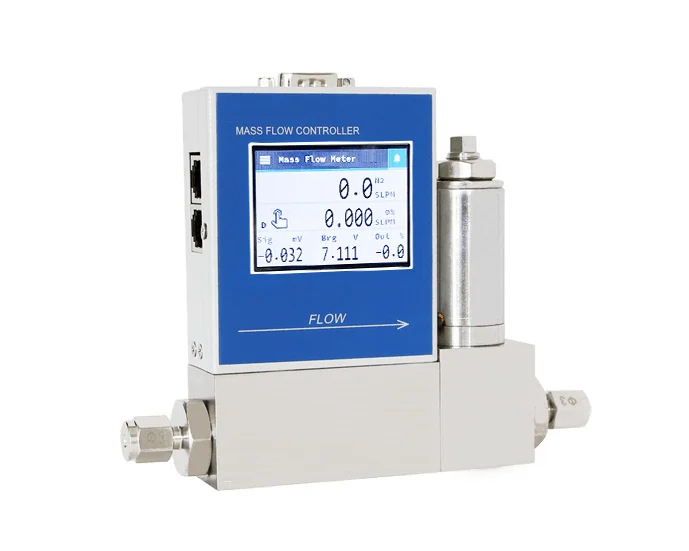

Contrôleurs de débit massique Metlan Instruments
- Conçus pour des applications à faible débit avec une précision de mesure de niveau laboratoire.
- Disponibles pour mesurer des fluides à haute viscosité et des gaz à haute densité.
- Rapport d’extension : 50:1 pour le contrôleur de débit massique ; 100:1 pour le débitmètre massique.
- Haute stabilité, dérivation tubulaire pour éviter les obstructions.
4. Tubes de Pitot
Principe :
Mesurent la pression différentielle générée par le flux d’hydrogène dans une conduite.
Avantages :
- Structure simple, faible coût, entretien réduit
- Idéal pour les conduites de grand diamètre
- Adapté aux systèmes sous haute pression
Inconvénients :
- Inefficace à faible débit ou flux pulsé
Applications :
- Réseaux de distribution de gaz industriel
- Conduites principales à hydrogène

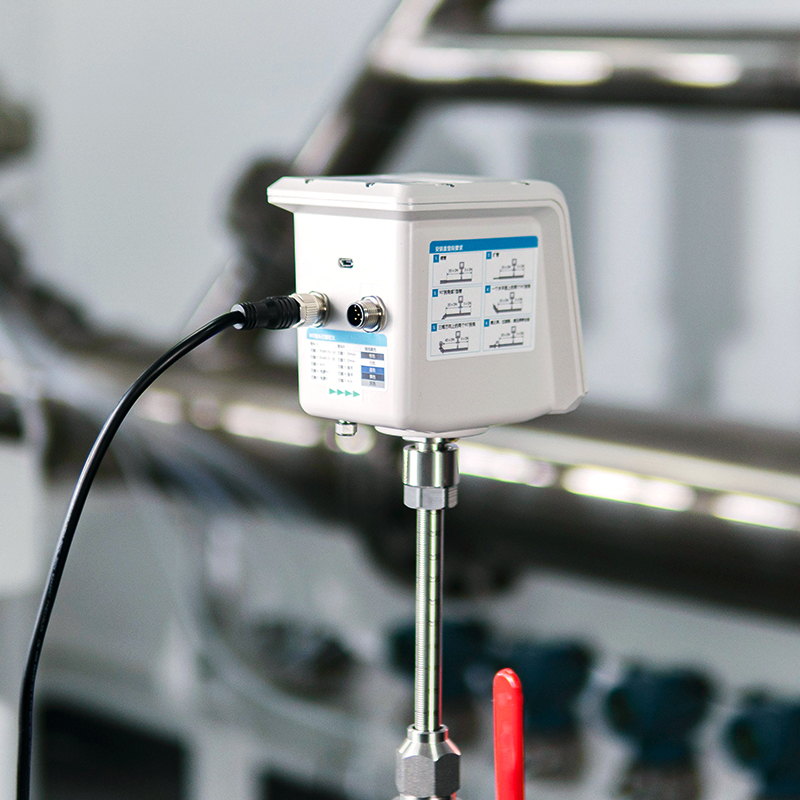

Débitmètre à tube de Pitot pour gaz Metlan Instruments
- Applicable à la mesure de l’air sale et humide.
- L’auto-étalonnage en ligne réduit la dérive des données.
- Haute sensibilité, la limite inférieure descend jusqu’à 5 Nm/s.
- Rapport d’extension large de 1:60.
- Mesure de débit bidirectionnelle.

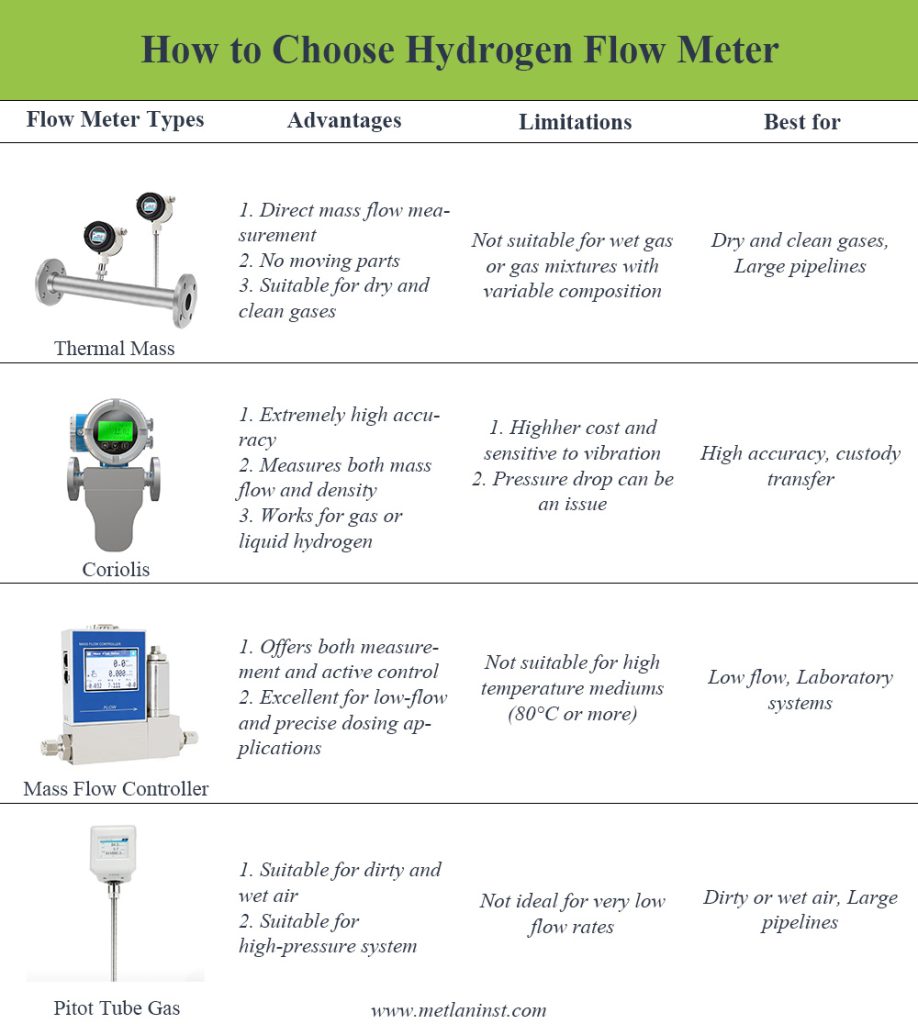

Comment choisir le bon débitmètre pour hydrogène
Le choix dépend des conditions du procédé et du type d’hydrogène mesuré.
1. Déterminer la forme et la plage de débit
- Faible débit / basse pression → Débitmètre thermique ou MFC
- Haute pression / haute précision → Débitmètre Coriolis
- Grandes conduites → Tube de Pitot
- Hydrogène liquide / cryogénique → Coriolis ou volumétrique adapté basse température
Vérifier que le débitmètre :
- Supporte les pressions et températures du procédé
- Possède des joints étanches et matériaux compatibles (acier inoxydable, Hastelloy, etc.)
2. Compatibilité des matériaux et sécurité
L’hydrogène peut provoquer l’fragilisation des métaux.
Choisir des matériaux résistants :
- Acier inoxydable 316L ou alliages de nickel pour le gaz sous pression
- Revêtements PTFE / PFA pour mélanges corrosifs
- Certifications ATEX / IECEx pour zones explosives
3. Précision et plage de mesure
- Ravitaillement & transfert → ±0,5 % ou mieux (Coriolis)
- Surveillance de procédé → ±1–2 % (Thermique ou Pitot)
- Laboratoire → ±0,5 % (MFC)
4. Intégration et communication
Les débitmètres modernes doivent être compatibles avec :
- Sortie 4–20 mA, RS485 / Modbus RTU, HART / Profibus / EtherNet/IP → pour une intégration aisée aux systèmes SCADA ou PLC.
L’hydrogène, en tant que vecteur énergétique propre et prometteur, représente à la fois une opportunité et un défi pour la mesure du débit. En raison de sa faible densité, de sa grande vitesse et de son inflammabilité, tous les débitmètres ne conviennent pas à son utilisation.
Le choix d’un débitmètre pour l’hydrogène doit toujours prendre en compte la plage de débit, la pression, la température, la compatibilité des matériaux et les certifications de sécurité afin d’assurer une précision durable et une fiabilité optimale.
