Lorsqu’il s’agit de la mesure de débit, deux concepts fondamentaux entrent souvent en jeu : le débit massique et le débit volumétrique. Ces termes sont cruciaux dans diverses industries, notamment le pétrole et le gaz, le traitement chimique, le traitement des eaux et les systèmes CVC (chauffage, ventilation et climatisation). Comprendre ces concepts et savoir comment les convertir est essentiel pour les professionnels travaillant avec des systèmes de fluides.
Table of Contents
Qu’est-ce que le débit massique ?
Le débit massique fait référence à la quantité de masse qui passe par un point donné dans un système par unité de temps. C’est un paramètre crucial dans de nombreux processus industriels, en particulier ceux impliquant le transfert de gaz, de liquides ou de solides particulaires. Le débit massique est généralement exprimé en unités telles que kilogrammes par seconde (kg/s), grammes par minute (g/min) ou livres par heure (lb/h).
La Formule du Débit Massique
Le débit massique peut être calculé en utilisant la formule suivante :
Importance du Débit Massique
Le débit massique est essentiel dans les applications où la masse de la substance est plus importante que son volume. Par exemple :
- Réactions Chimiques : Dans les processus chimiques, les réactions sont généralement basées sur la masse plutôt que sur le volume.
- Systèmes de Combustion : La masse de carburant consommée détermine la production d’énergie dans les systèmes de combustion.
- Contrôle de Qualité : Dans des industries comme la transformation des aliments, assurer la bonne masse des ingrédients est vital pour la cohérence du produit.
Comprendre et contrôler le débit massique aide à assurer l’efficacité, la sécurité et la qualité des produits dans divers processus industriels.
Qu’est-ce que le débit volumétrique ?
Le débit volumétrique fait référence au volume de fluide qui passe par un point donné dans un système par unité de temps. Cette mesure est essentielle dans les applications où le volume de fluide est un facteur critique, comme dans les systèmes de distribution d’eau, les systèmes CVC et les processus de transfert de carburant. Le débit volumétrique est généralement exprimé en unités telles que mètres cubes par seconde (m³/s), litres par minute (L/min) ou gallons par heure (GPH).
La Formule du Débit Volumétrique
Le débit volumétrique peut être calculé en utilisant la formule suivante :
Importance du Débit Volumétrique
Le débit volumétrique est particulièrement important dans les scénarios où le volume de fluide doit être contrôlé ou mesuré.
Par exemple :
- Traitement de l’eau : Dans les stations de traitement de l’eau, maintenir le bon débit volumétrique assure une filtration et un dosage chimique appropriés.
- Systèmes d’Irrigation : En agriculture, le débit volumétrique aide à gérer la distribution de l’eau efficacement.
- Systèmes CVC : Assurer le bon débit volumétrique d’air dans les systèmes CVC est crucial pour maintenir la qualité de l’air intérieur et le confort.
Contrôler le débit volumétrique est essentiel pour optimiser la performance et l’efficacité des systèmes de fluides dans diverses industries.
Différences entre le débit massique et le débit volumétrique
Focus de la Mesure
- Débit Massique : Mesure la masse de fluide qui passe par un point par unité de temps.
- Débit Volumétrique : Mesure le volume de fluide qui passe par un point par unité de temps.
Unités
- Débit Massique : Couramment exprimé en kilogrammes par seconde (kg/s), grammes par minute (g/min) ou livres par heure (lb/h).
- Débit Volumétrique : Couramment exprimé en mètres cubes par seconde (m³/s), litres par minute (L/min) ou gallons par heure (GPH).
Dépendance à la Densité du Fluide
- Débit Massique : Dépend directement de la densité du fluide. Pour un débit volumétrique donné, un fluide plus dense aura un débit massique plus élevé.
- Débit Volumétrique : Indépendant de la densité du fluide. Il ne dépend que de la vitesse du fluide et de la section transversale du flux.
Applications
- Débit Massique : Crucial dans les processus où la masse d’une substance doit être précisément contrôlée ou mesurée, comme dans les réactions chimiques, la consommation de carburant et le contrôle de qualité.
- Débit Volumétrique : Important dans les applications où le volume de fluide est la préoccupation principale, comme dans la distribution d’eau, les systèmes CVC et l’irrigation.

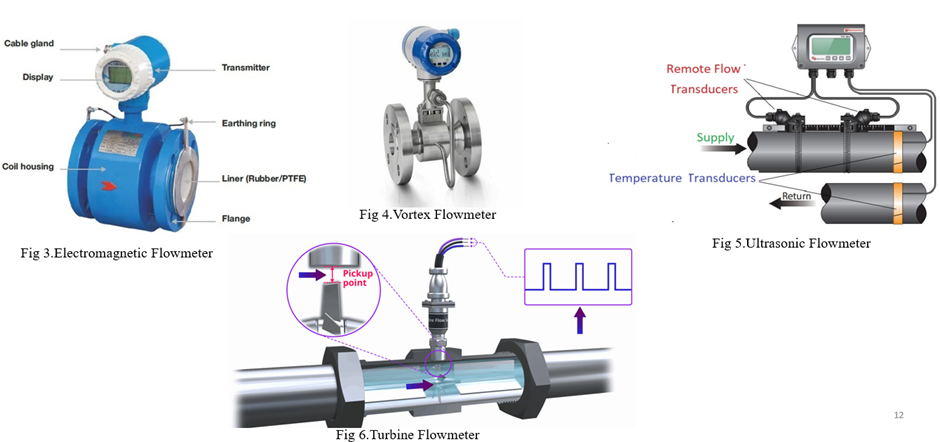

Exemples de Débitmètres Massiques et Volumétriques
Exemples de Débitmètres Massiques :
- Débitmètres Coriolis
- Débitmètres massiques thermiques
Exemples de Débitmètres Volumétriques :
- Débitmètres électromagnétiques
- Débitmètres vortex
- Débitmètres à turbine
- Débitmètres à orifice
- Débitmètres Venturi
- Débitmètres à ultrasons
Comment convertir le débit volumétrique en débit massique ?
Pour calculer le débit massique, divisez le changement de masse par le changement de temps : dm/dt = (m_2 – m_1) = (t_2 – t_1).
Si le débit volumétrique est donné, le débit massique peut être trouvé en multipliant la densité du fluide par le débit volumétrique : Q * densité.
