Débitmètres à Déplacement Positif

La mesure de débit joue un rôle essentiel dans de nombreuses industries, allant du pétrole et gaz à la pharmaceutique et la transformation alimentaire. Une mesure de débit précise est cruciale pour garantir la qualité des produits, optimiser les processus et respecter les normes réglementaires. Parmi les technologies de débitmètres les plus fiables et précises pour de nombreuses applications, on trouve le débitmètres à déplacement positif (DP).

Dans cet article détaillé, nous aborderons ce qu’est un débitmètre à déplacement positif (DP), son mode de fonctionnement, les différents types de débitmètres DP, leurs avantages et leurs limites, ainsi que leurs applications. À la fin de cet article, vous aurez une compréhension complète des débitmètres DP et de leur utilisation pour répondre à vos besoins en matière de mesure de débit.

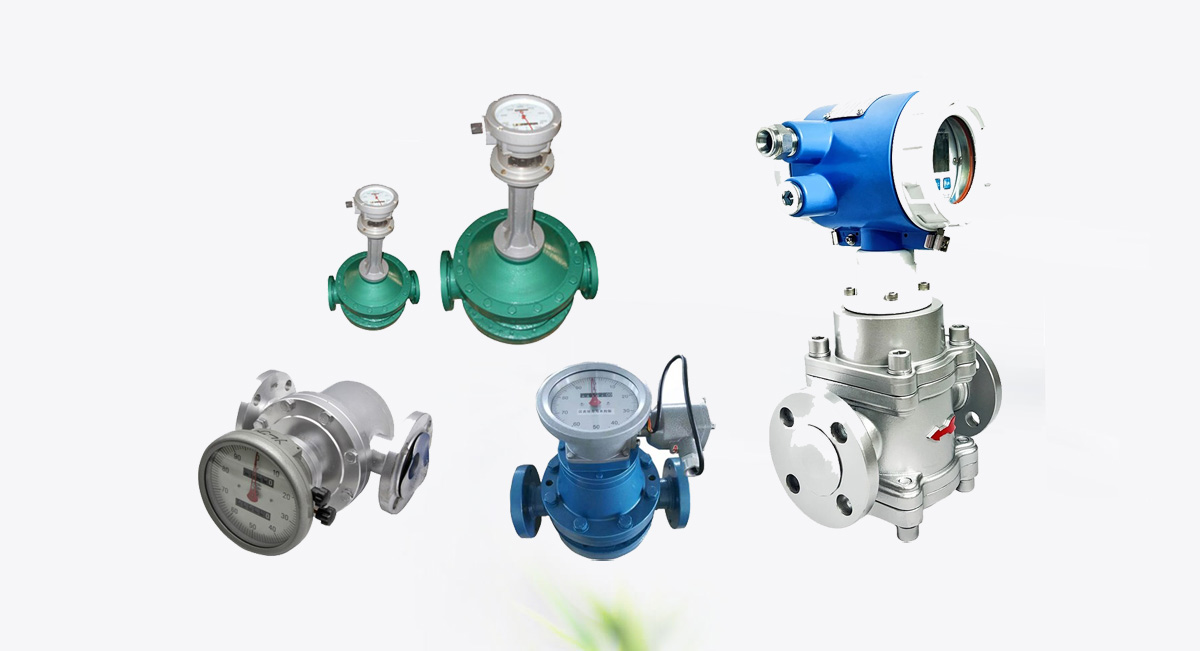

Qu’est-ce qu’un Débitmètre à Déplacement Positif ?

Un débitmètre à déplacement positif (DP) est un type de débitmètre qui mesure le débit volumétrique des liquides et des gaz en capturant un volume connu du fluide lorsqu’il traverse le débitmètre. Il compte ensuite le nombre de fois que ce volume est déplacé, ce qui permet de mesurer précisément le débit. Les débitmètres DP fonctionnent selon le principe selon lequel le flux de liquide ou de gaz est confiné dans des chambres qui se remplissent et se vident à chaque cycle. Le volume total est calculé en fonction du nombre de ces cycles.

Contrairement à d’autres types de débitmètres qui mesurent le débit de manière indirecte (comme les méthodes basées sur la pression différentielle, la vitesse ou la masse), les débitmètres DP sont des débitmètres volumétriques qui mesurent directement le volume du fluide. Cette mesure directe est l’une des raisons pour lesquelles les débitmètres DP sont réputés pour leur haute précision et leur fiabilité.

Comment Fonctionne un Débitmètre à Déplacement Positif ?

Le débitmètre est constitué d’un ensemble de chambres ou de compartiments qui se remplissent de fluide. Chaque fois que le fluide traverse le débitmètre, les chambres se remplissent jusqu’à un certain volume. Une fois la chambre pleine, le fluide est déchargé, et la chambre se remplit à nouveau pour le cycle suivant. L’élément clé est que chaque cycle correspond à un volume connu de fluide.

Le débitmètre compte le nombre de cycles, et, en fonction du volume de chaque cycle, il calcule le débit. Ce processus est efficace car la mesure est indépendante de facteurs comme la pression et la température, qui peuvent influencer d’autres types de débitmètres.

Par exemple, dans un débitmètre DP à piston rotatif, un rotor se déplace dans une chambre, déplaçant un volume fixe de liquide à chaque rotation. Le nombre de rotations du rotor est alors utilisé pour calculer le débit total du liquide.

Avantages et Limites des Débitmètres à Déplacement Positif

Avantages

1. Haute Précision : Les débitmètres DP sont très précis, notamment pour les faibles débits. La méthode de mesure volumétrique directe est moins influencée par des facteurs externes comme la température et la pression.
2. Polyvalence : Ils peuvent mesurer une large gamme de liquides, y compris des fluides de faible ou de forte viscosité.
3. Pas de Recalibrage pour la Viscosité : Contrairement à d’autres types de débitmètres, les débitmètres DP n’ont pas besoin d’être recalibrés pour différents fluides, car la mesure est basée sur le déplacement volumétrique.
4. Conception Simple : Leur conception relativement simple les rend faciles à entretenir et à réparer.
5. Idéal pour les Mesures par Lots : Les débitmètres DP sont parfaits pour les processus en lots nécessitant des mesures précises de volumes de fluide.

Caractéristiques :

• Chaque débitmètre est calibré et reçoit un numéro de série unique correspondant à toutes les données de calibration.
• Haute précision jusqu’à ±0,1 %, pression de process élevée jusqu’à 110 bar (1595 psi).
• Fonctionnement stable avec faible bruit.
• Bonne performance anti-interférence et longue durée de vie.
• Forte adaptabilité aux variations de viscosité.
• Également disponible en constructions spécifiques aux besoins des clients.
• Affichage LCD disponible en anglais, espagnol, français et autres langues sur demande.

Limites

1. Perte de Pression : Les débitmètres DP peuvent entraîner une perte de pression importante, surtout dans les applications à grand débit. Cela peut nuire à l’efficacité du processus.
2. Usure des Pièces : Étant donné qu’ils comportent des pièces mobiles, les débitmètres DP peuvent subir une usure au fil du temps, ce qui peut réduire leur précision si un entretien adéquat n’est pas effectué.
3. Plage de Débit Limitée : Ils sont généralement conçus pour des débits faibles, ce qui les rend moins adaptés aux applications à grand débit.
4. Sensibilité à la Viscosité : Bien qu’ils puissent gérer une grande variété de liquides, leur performance peut être affectée par des fluides de viscosité très élevée ou très faible, entraînant des lectures inexactes.

Applications des Débitmètres à Déplacement Positif

Les débitmètres DP sont utilisés dans diverses industries nécessitant une mesure précise du débit. Voici quelques applications courantes :

1. Industrie Pétrolière et Gazière :
   • Les débitmètres DP sont largement utilisés pour mesurer le pétrole brut, les carburants raffinés et les lubrifiants. Leur précision dans la mesure des débits dans les pipelines et pour les transferts de propriété les rend idéaux pour cette industrie.
2. Industrie Chimique et Pharmaceutique :
   • Ils sont utilisés pour les processus de dosage et de lot dans la fabrication chimique et la production pharmaceutique. Ils garantissent une mesure volumétrique précise et contribuent à maintenir la qualité des produits.
3. Industrie Alimentaire et des Boissons :
   • L’industrie alimentaire utilise des débitmètres DP pour mesurer les ingrédients, les arômes et autres liquides. Leur haute précision et leur conception hygiénique les rendent adaptés à la transformation alimentaire.
4. Traitement de l’Eau :
   • Les débitmètres DP permettent de surveiller et mesurer le débit d’eau et d’autres liquides dans les stations de traitement, garantissant un dosage précis des produits chimiques et le contrôle des rejets d’effluents.
5. Distribution de Carburant :
   • Ils sont couramment utilisés dans les distributeurs de carburant pour garantir une mesure précise des quantités délivrées aux clients.
6. Systèmes HVAC :
   • Les débitmètres à déplacement positif sont utilisés dans les systèmes HVAC pour surveiller les systèmes d’air comprimé et garantir un débit d’air adéquat vers les équipements.

Les débitmètres à déplacement positif (DP) sont des instruments fiables, précis et polyvalents, utilisés dans une large gamme d’industries. Ils offrent des mesures volumétriques directes, indépendantes de la pression et de la température, ce qui les rend idéaux pour les applications nécessitant une mesure précise des liquides et des gaz. Bien que les débitmètres DP présentent de nombreux avantages, notamment une haute précision et une conception simple, ils ont aussi des limites, comme la perte de pression et l’usure des pièces mobiles. Comprendre ces facteurs et choisir le type de débitmètre DP adapté à votre application vous assurera des résultats précis et fiables.
