La mesure du débit d’huile est essentielle dans des secteurs tels que le raffinage du pétrole, le traitement chimique, la production d’énergie, les systèmes de lubrification et la production alimentaire. Contrairement aux gaz, les huiles présentent une large gamme de viscosités — allant des carburants légers et à faible viscosité comme le diesel et le kérosène aux fluides lourds et très visqueux comme le pétrole brut, les lubrifiants, les cires et même le bitume.
Comme les propriétés des huiles varient considérablement, le choix du bon débitmètre nécessite une compréhension claire de la viscosité du fluide et des conditions de fonctionnement. Cet article explore les principaux types de débitmètres pour huile, leurs principes de fonctionnement, les plages de viscosité adaptées ainsi que leurs avantages et inconvénients.
Table of Contents
Pourquoi la viscosité est-elle importante dans la mesure du débit d’huile ?
La viscosité est la mesure de la résistance d’un fluide à l’écoulement. Elle influence à la fois les performances du débitmètre et la précision de la mesure.
- Huiles à faible viscosité (ex. essence, diesel, huiles hydrauliques légères) : s’écoulent facilement mais peuvent provoquer des fuites internes dans certains compteurs mécaniques.
- Huiles à viscosité moyenne (ex. huiles moteurs, lubrifiants, pétrole brut) : nécessitent des débitmètres plus robustes pour gérer un écoulement plus épais.
- Huiles à haute viscosité (ex. fioul lourd, bitume, cire) : posent des défis liés à la perte de charge, à la lenteur de réponse et aux risques d’obstruction.
Ainsi, adapter la technologie de mesure à la viscosité de l’huile est essentiel.
Types de débitmètres pour huile

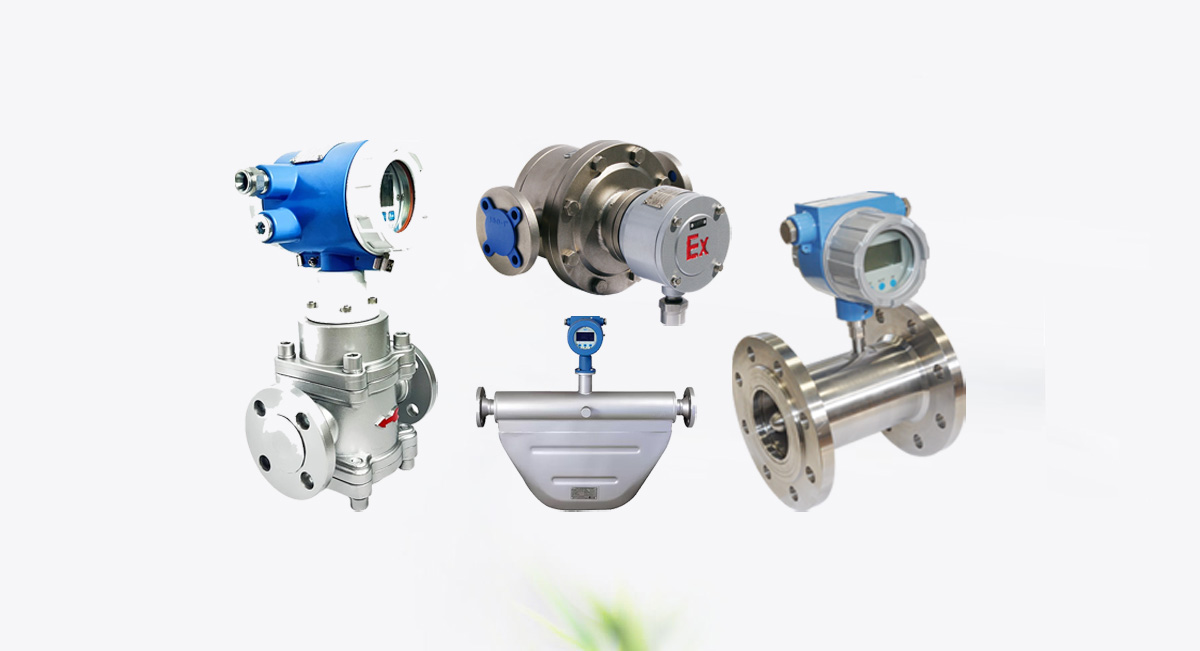

Voici les débitmètres les plus couramment utilisés pour les huiles, classés selon leur adéquation à différentes viscosités.

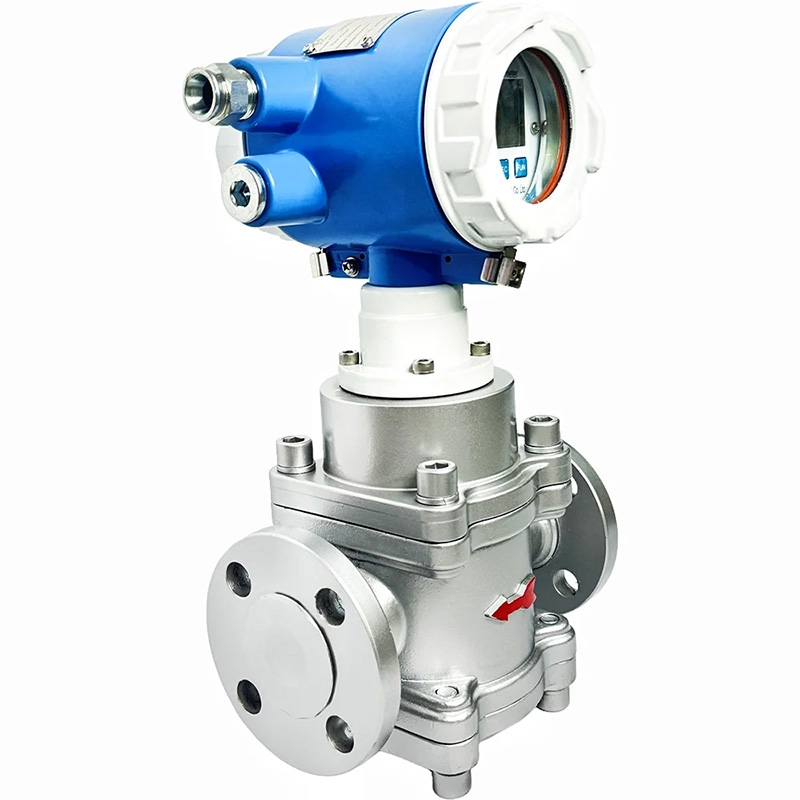

Débitmètres à déplacement positif (DP)
Principe : Mesurent le débit en piégeant des volumes fixes d’huile dans des chambres mécaniques et en comptant combien de fois ces chambres se remplissent et se vident.
Meilleurs pour : Huiles de faible à haute viscosité (lubrifiants, fiouls lourds, cire, fluides visqueux semblables au miel).
Avantages :
- Très grande précision (souvent ±0,1 à 0,5 %)
- Excellents pour les huiles visqueuses — la viscosité améliore l’étanchéité et la précision
- Mesure volumétrique directe, indépendante du profil d’écoulement
- Adaptés aux transferts de garde de produits pétroliers
Inconvénients :
- Pièces mobiles sujettes à l’usure
- Peu adaptés aux huiles sales contenant des particules solides (sauf si filtrées)
- Perte de charge plus élevée que pour les compteurs non mécaniques

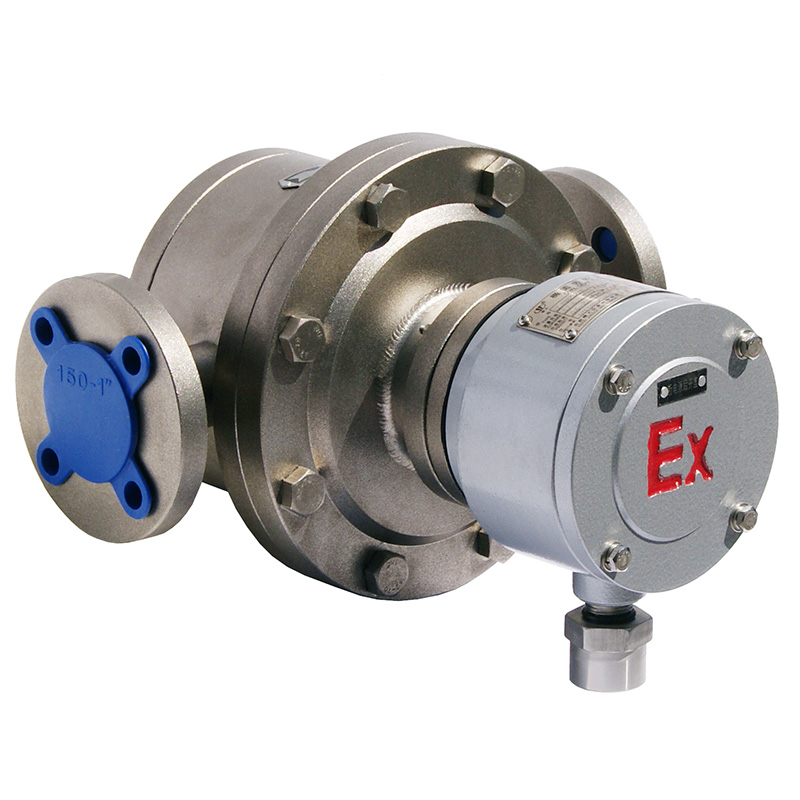

- Haute précision jusqu’à ±0,1 %, haute pression de processus jusqu’à 110 bar (1595 psi)
- Durée de vie extrêmement longue, entretien réduit et économique
- Aucune pièce oscillante, alternative ou coulissante, ni aucune manivelle n’est susceptible d’user ou de perturber l’équilibre rotatif.
- Stabilité dans la course à voix basse
- Bonne performance anti-interférence et longue durée de vie
- Forte applicabilité aux changements de viscosité
- Fonctionnement régulier du rotor en spirale avec un minimum de vibrations pour des performances constantes
- Large plage de mesure avec une bonne répétabilité
- Mesures de haute précision jusqu’à ±0,2%
- Insensible au changement de viscosité
- Optimisé pour la mesure des liquides à haute viscosité
- Installation simple ne nécessitant pas de tuyaux droits

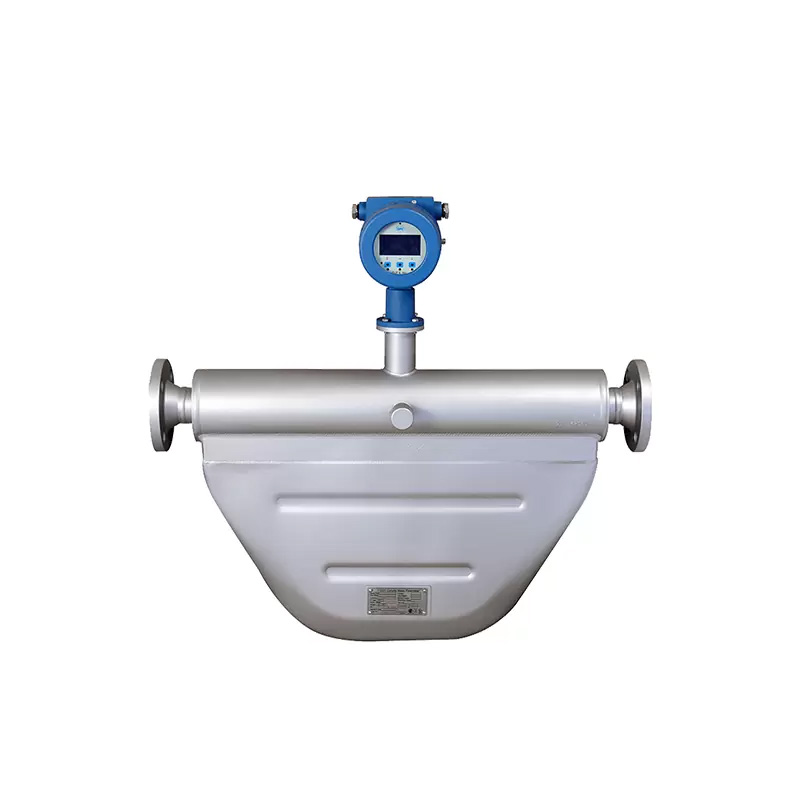

Débitmètres massiques Coriolis
Principe : Mesurent le véritable débit massique à l’aide de tubes vibrants et de l’effet Coriolis.
Meilleurs pour : Huiles de toutes viscosités, en particulier lorsque le débit massique et la densité sont requis.
Avantages :
- Mesure directe du débit massique (pas besoin de compensation de température ou de pression)
- Haute précision (±0,1 à 0,2 %)
- Gèrent les variations de viscosité sans recalibrage
- Fournissent des données supplémentaires : densité, température
Inconvénients :
- Coût élevé
- Perte de charge notable pour les huiles très visqueuses
- Appareils lourds et installation plus complexe
- Haute précision jusqu’à ±0,1 %, Bonne fiabilité
- Bonnes performances en matière de stabilité zéro et d’anti-interférence
- Pas de pièces mobiles, pas d’entretien nécessaire
- Communication numérique multiple, y compris Hart

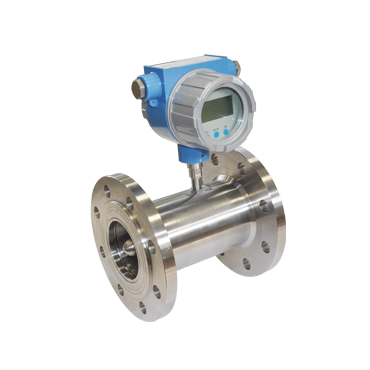

Débitmètres à turbine
Principe : Un rotor tourne lorsque l’huile passe ; la vitesse de rotation est proportionnelle au débit volumique.
Meilleurs pour : Huiles de faible à moyenne viscosité comme les carburants, le kérosène et l’huile hydraulique.
Avantages :
- Bonne précision pour des écoulements propres et stables (±0,5 à 1 %)
- Couramment utilisés pour la mesure de fioul
- Coût relativement bas par rapport aux Coriolis
Inconvénients :
- Pièces mobiles sujettes à l’usure et à l’encrassement
- Les performances diminuent avec l’augmentation de la viscosité (frottement du rotor)
- Non adaptés aux huiles très visqueuses ou sales
- Haute précision jusqu’à ±0,2 %, avec une bonne répétabilité.
- Rapport de réduction de 1:20.
- Structure peu encombrante avec un diamètre minimum de DN0,5.
- Les couleurs et l’aspect peuvent être personnalisés sur demande
Comment choisir le bon débitmètre pour huile
Lors du choix d’un débitmètre d’huile, tenez compte de :
- La viscosité de l’huile
- Faible viscosité (ex. diesel, kérosène) : Turbine, Coriolis
- Viscosité moyenne (huiles moteurs, pétrole brut) : Débitmètres DP, Coriolis
- Haute viscosité (fioul lourd, bitume, cire) : Débitmètres DP, Coriolis
- Les exigences de précision
- Transfert de garde → DP ou Coriolis
- Suivi de process → Turbine
- La propreté de l’huile
- Huiles propres → DP, Turbine
- Huiles avec particules → Coriolis ou DP avec filtration
- Le budget et la maintenance
- Budget limité → Turbine
- Fiabilité à long terme → Coriolis ou DP
Il n’existe pas de « meilleur » débitmètre universel pour les huiles. Le choix optimal dépend de la viscosité, de la propreté, des besoins en précision et du budget.
- Les débitmètres à déplacement positif excellent pour les huiles visqueuses.
- Les débitmètres Coriolis offrent la mesure massique la plus polyvalente et précise.
- Les débitmètres à turbine restent économiques pour les carburants propres à faible viscosité.
En alignant la technologie de mesure avec les caractéristiques de l’huile, les exploitants peuvent obtenir une mesure précise, fiable et rentable sur un large éventail d’applications industrielles.
