Guide Complet des Débitmètres à Ultrasons

Les débitmètres à ultrasons sont des instruments précis et fiables largement utilisés dans diverses applications industrielles et municipales. Basés sur leurs principes de fonctionnement, les débitmètres à ultrasons sont généralement classés en deux grands types : la méthode du temps de transit (temps de vol) et la méthode Doppler. En utilisant les changements dans le temps de propagation ou la fréquence des ondes sonores au sein d’un fluide, les débitmètres à ultrasons mesurent efficacement les débits, ce qui en fait des outils indispensables pour le suivi des débits.

Principes Fondamentaux des Débitmètres à Ultrasons

Le principe de base des débitmètres à ultrasons repose sur les caractéristiques de propagation des ondes sonores. Leurs capteurs utilisent des cristaux piézoélectriques pour générer des ondes sonores à haute fréquence par l’effet piézoélectrique inverse. Ces fréquences dépassent la plage de l’ouïe humaine, garantissant à la fois précision et fonctionnement silencieux. Les capteurs sont généralement associés, chaque capteur agissant à la fois comme émetteur et récepteur, permettant une propagation bidirectionnelle des ondes sonores dans le fluide.

En fonction des changements observés dans le comportement des ondes sonores, les débitmètres à ultrasons fonctionnent principalement en utilisant soit la méthode du temps de transit, soit la méthode Doppler.

Méthode du Temps de Transit (Temps de Vol)

La méthode du temps de transit détermine la vitesse du fluide en analysant l’effet du mouvement du fluide sur le temps de propagation des ondes sonores. Les principales caractéristiques et étapes de fonctionnement comprennent :

1. Propagation des Ondes Sonores Bidirectionnelles : Les capteurs associés émettent des ondes sonores dans le sens du débit et contre le sens du débit du fluide.
2. Différence de Temps de Propagation : Les ondes sonores se propageant dans le sens du fluide se déplacent plus vite, tandis que celles se déplaçant à contre-courant se déplacent plus lentement. La différence de temps augmente avec des vitesses de débit plus élevées. En mesurant cette différence de temps et en la combinant avec l’aire de la section transversale du tuyau, on peut calculer précisément le débit.
3. Multiples Paires de Capteurs : Pour des applications nécessitant une grande précision, des paires de capteurs supplémentaires peuvent être installées pour tenir compte des variations à travers la section transversale du tuyau, améliorant ainsi la précision de la mesure.

Applications : La méthode du temps de transit est idéale pour mesurer les liquides et gaz propres. Pour les fluides contenant de faibles impuretés ou des bulles, des algorithmes spécialisés peuvent atténuer leurs effets, rendant cette méthode adaptée à des applications telles que l’approvisionnement en eau municipal et la transmission de gaz naturel.

Méthode Doppler

La méthode Doppler est conçue pour les fluides contenant des particules ou des bulles et calcule la vitesse du fluide en fonction des variations de fréquence des ondes sonores. Ses principes de fonctionnement incluent :

1. Principe du Décalage de Fréquence : Lorsque les ondes sonores rencontrent des particules ou des bulles suspendues dans le fluide, leur fréquence est modifiée. Si les particules ou les bulles se déplacent vers le capteur, la fréquence du son réfléchi augmente ; inversement, la fréquence diminue si elles s’éloignent.
2. Calcul de la Vitesse du Débit : Le débitmètre Doppler détermine la vitesse du fluide en mesurant le décalage de fréquence et en tenant compte de la vitesse du son dans le milieu et de l’angle de réflexion.
3. Installation du Capteur : Les capteurs Doppler sont souvent montés à l’extérieur du tuyau, ce qui élimine le besoin de percer le tuyau et les rend adaptés à des applications telles que les systèmes d’eaux usées municipales où un fonctionnement continu est essentiel.

Applications : La méthode Doppler est particulièrement adaptée aux fluides contenant des quantités importantes de solides en suspension ou de bulles, tels que les eaux usées, les boues et la pâte. Son design non intrusif permet une mesure fiable sans perturber l’intégrité du tuyau.

Installation des Capteurs pour Débitmètres à Ultrasons

Les capteurs des débitmètres à ultrasons offrent des options d’installation flexibles, adaptées à des applications spécifiques :

• Capteurs en Ligne : Installés à l’intérieur du tuyau ou dans la paroi du débitmètre, les capteurs en ligne sont directement en contact avec le fluide, offrant des mesures de haute précision pour des applications exigeantes.

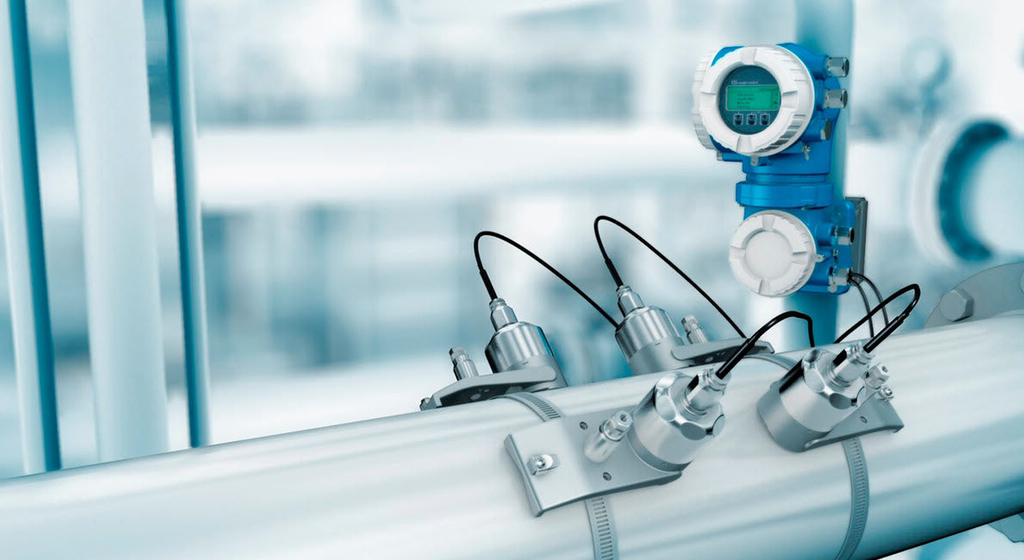

• Capteurs à Fixation Extérieure : Montés à l’extérieur de la paroi du tuyau, ces capteurs sont idéaux pour les systèmes d’eau et d’eaux usées municipales. Cette méthode d’installation élimine le besoin de percer le tuyau, réduit la complexité de l’installation et minimise les risques de fuite de fluide.

Les capteurs à fixation extérieure nécessitent des tuyaux fabriqués à partir de matériaux conducteurs de son tels que des métaux ou des plastiques. Les parois de tuyaux excessivement épaisses ou absorbantes peuvent atténuer les signaux, affectant ainsi la précision de la mesure.

Applications et Avantages

Les débitmètres à ultrasons sont extrêmement polyvalents et sont largement utilisés dans de nombreuses industries. Les scénarios d’application typiques et les avantages incluent :

Approvisionnement en Eau Municipal : Suivi du débit de l’eau potable avec des données précises et en temps réel fournies par les débitmètres à temps de transit.

Pipelines de Gaz Naturel : Assurer une mesure stable et fiable du débit dans des environnements à haute pression et à débit élevé.

Traitement des Eaux Usées : Mesurer les fluides contenant des particules ou des bulles avec les débitmètres Doppler, répondant à des besoins complexes de surveillance.

Industries Chimiques et Papier & Pâte : Surveillance en temps réel du débit dans des fluides chargés de particules comme la pâte ou les solutions chimiques à l’aide de débitmètres Doppler.

Principaux Avantages :

1. Mesure Sans Contact : Les capteurs à fixation extérieure permettent une surveillance non intrusive sans altérer la structure interne du tuyau.
2. Haute Précision et Performance en Temps Réel : La combinaison des méthodes du temps de transit et Doppler permet un suivi précis et en temps réel du débit pour diverses caractéristiques de fluides.
3. Grande Adaptabilité : Les débitmètres à ultrasons peuvent mesurer des fluides propres et des mélanges complexes, répondant ainsi aux besoins de diverses industries.

Les débitmètres à ultrasons, avec leurs principes avancés et leurs méthodes d’installation flexibles, offrent des mesures de débit fiables et constantes, même dans des environnements difficiles tels que les systèmes à haute pression ou à débit élevé. Que ce soit pour la gestion de l’eau municipale, le transport de gaz naturel, le traitement des eaux usées ou la production chimique, leurs diverses capacités de mesure font des débitmètres à ultrasons des instruments indispensables dans la surveillance des débits.
