Nous avons déjà parlé des types de débitmètres pour gaz, et l’air comprimé est souvent appelé la “quatrième utilité” dans les environnements industriels, aux côtés de l’électricité, de l’eau et du gaz. Il alimente les machines, contrôle les processus et garantit l’efficacité opérationnelle dans des secteurs tels que la fabrication, l’automobile et l’agroalimentaire. Cependant, les systèmes d’air comprimé sont très énergivores, représentant jusqu’à 30 % des coûts d’électricité d’une usine.
Pour optimiser les performances et réduire les pertes, les entreprises s’appuient sur les débitmètres d’air comprimé — des dispositifs qui mesurent le débit d’air afin d’assurer un fonctionnement efficace, sûr et économique des systèmes.
Table of Contents
Caractéristiques de l’air comprimé et applications industrielles
Principales propriétés de l’air comprimé
L’air comprimé est de l’air ambiant pressurisé pour stocker de l’énergie. Ses caractéristiques uniques comprennent :
- Propreté : exempt de contaminants lorsqu’il est filtré, idéal pour les processus sensibles.
- Séchage : l’humidité est éliminée pour éviter la corrosion et les dommages aux équipements.
- Polyvalence : pression ajustable (généralement entre 7 et 15 bar) pour diverses applications.
- Sécurité : non inflammable et non toxique, adapté aux environnements dangereux.
Pourquoi les débitmètres d’air comprimé sont-ils importants ?
- Économies d’énergie
- Les systèmes d’air comprimé gaspillent 20 à 30 % d’énergie à cause des fuites et des inefficacités. Les débitmètres identifient ces pertes et aident à réduire les coûts d’électricité.
- Fiabilité des processus
- Garantissent un approvisionnement constant en air pour les opérations critiques (par ex. machines CNC).
- Détection des fuites
- Une fuite de 3 mm peut coûter plus de 1 000 $ par an en énergie gaspillée. Les débitmètres émettent des alertes pour permettre une réparation rapide.
- Durabilité
- La réduction des pertes d’air diminue l’empreinte carbone et s’aligne sur les objectifs ESG.
- Répartition des coûts
- Permettent de surveiller la consommation par département pour une facturation précise dans les installations multi-utilisateurs.

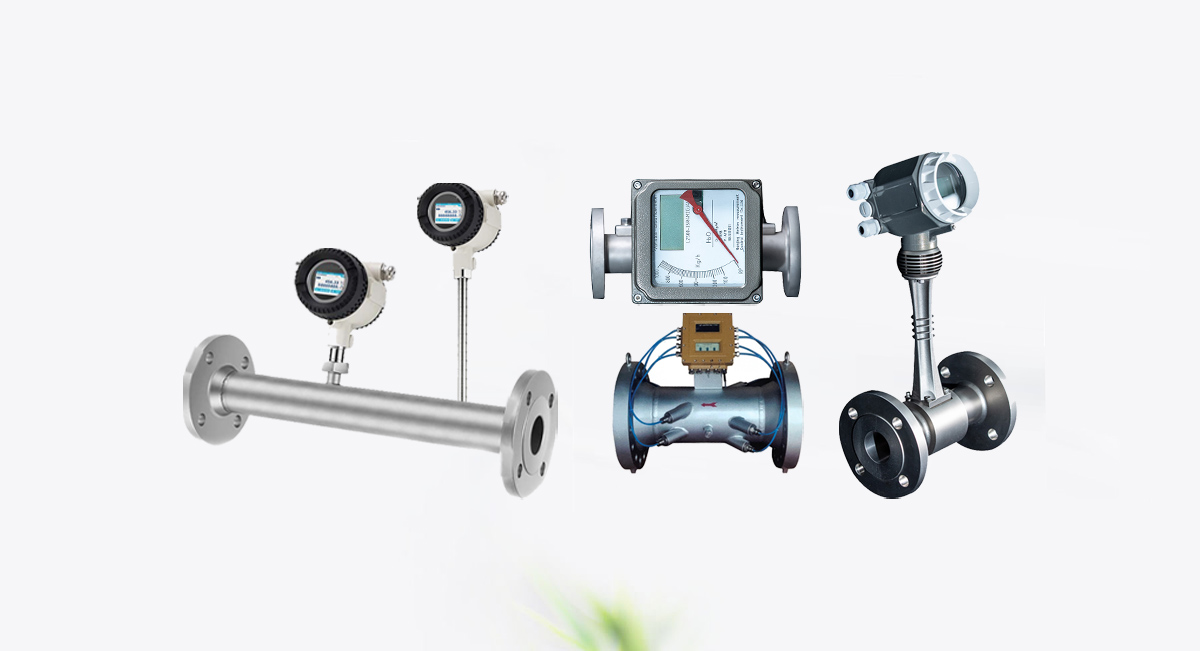

Types de débitmètres recommandés pour l’air comprimé
Le choix du débitmètre dépend du niveau de précision requis, de la plage de pression et du budget. Voici les options les plus performantes :

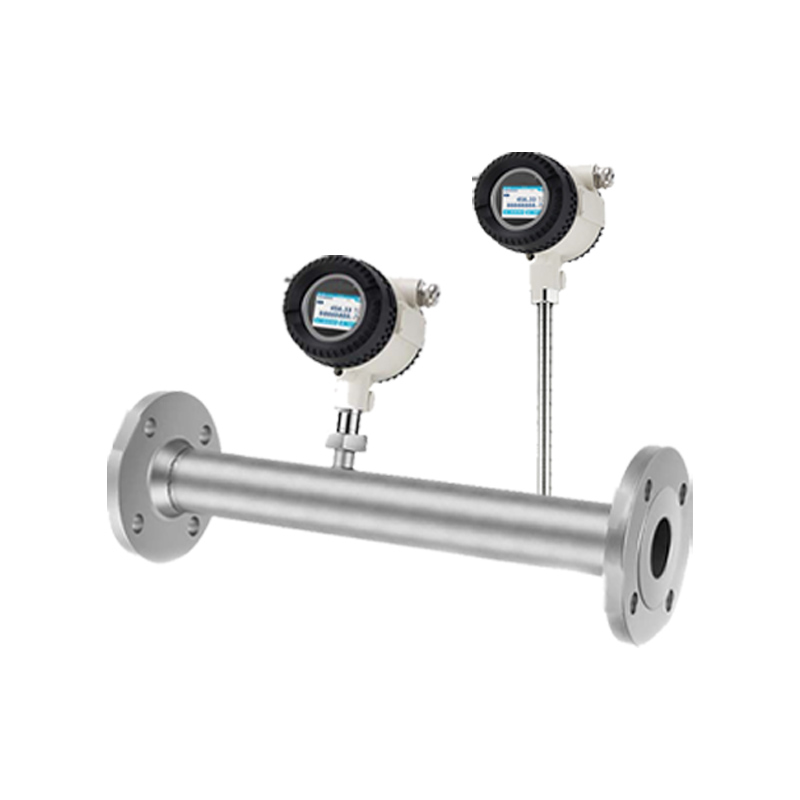

1. Débitmètres massiques thermiques
Principe de fonctionnement :
Mesurent le débit en détectant la dissipation thermique d’un capteur chauffé.
Avantages :
- Mesure directe du débit massique (pas de compensation de pression/température).
- Haute précision (±1 à 1,5 % de la lecture).
- Faible maintenance, sans pièces mobiles.
Inconvénients :
- Nécessitent un air propre et sec (l’humidité ou l’huile faussent les mesures).
- Limités à des débits modérés.
Idéal pour : Audits énergétiques, détection de fuites et surveillance générale.

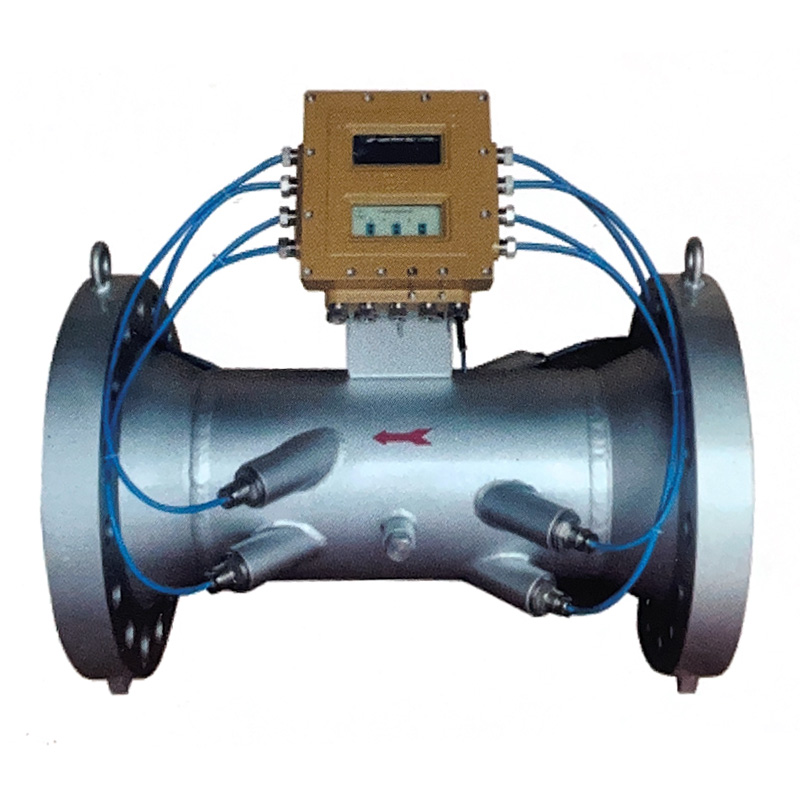

2. Débitmètres à ultrasons
Principe de fonctionnement :
Utilisent des ondes ultrasonores pour mesurer la vitesse d’écoulement (méthode du temps de transit).
Avantages :
- Modèles à pince externes faciles à installer (sans coupure de tuyauterie).
- Aucune perte de charge ni modification du réseau.
- Mesure bidirectionnelle du débit.
Inconvénients :
- La précision dépend du matériau des tuyaux et de la pureté de l’air.
- Coût plus élevé pour les modèles de haute précision.
Idéal pour : Les grandes canalisations dans les installations HVAC ou industrielles.

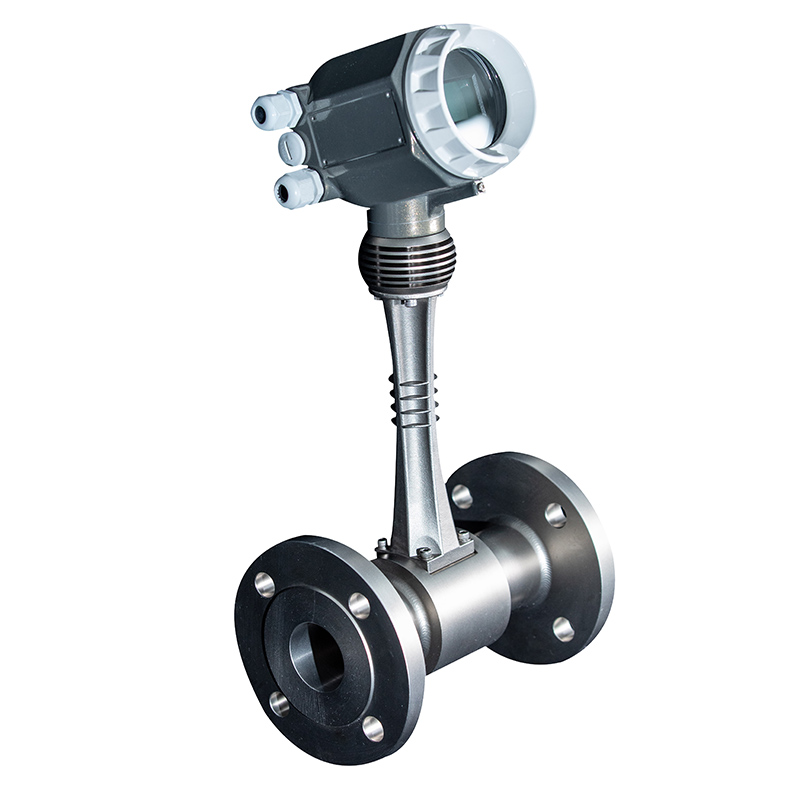

3. Débitmètres à effet vortex
Principe de fonctionnement :
Détectent les tourbillons générés par un obstacle placé dans le flux d’air.
Avantages :
- Conception robuste pour environnements difficiles.
- Faible maintenance.
Inconvénients :
- Nécessitent des sections droites de tuyauterie pour garantir la précision.
- Limités aux régimes d’écoulement turbulents.
Idéal pour :Processus industriels à haut débit.

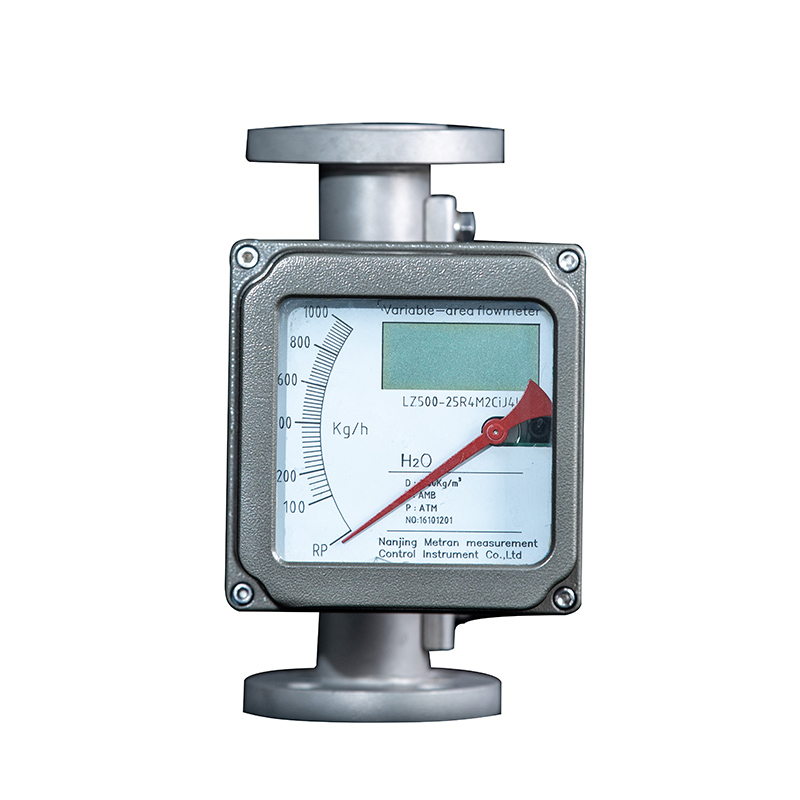

4. Débitmètres à section variable (Rotamètres)
Principe de fonctionnement :
Un flotteur monte dans un tube conique en fonction du débit d’air.
Avantages :
- Faible coût et lecture visuelle directe du débit.
- Installation simple.
Inconvénients :
- Précision limitée (standard : ±2,5 %).
- Installation verticale requise.
Idéal pour : Applications à petite échelle ou estimations approximatives.
Tableau comparatif : Débitmètres pour air comprimé
| Type | Précision | Coût | Entretien | Cas d’utilisation idéal |
|---|---|---|---|---|
| Massique thermique | ±1–2 % | Moyen | Faible | Détection de fuites, audits |
| Ultrasonique | ±0,5–1,5 % | Élevé | Faible | Grandes canalisations |
| Vortex | ±1–2,5 % | Moyen | Moyen | Processus industriels à haut débit |
| Section variable | ±2,5 % | Faible | Faible | Surveillance à petite échelle |
Comment choisir un débitmètre d’air comprimé
1. Définir les besoins de votre application
- Plage de débit : mesurez les débits moyens et de pointe (ex. 0–500 SCFM).
- Pression : assurez-vous que le débitmètre correspond à la pression du système (ex. 100 PSI ou 150 PSI).
- Précision : ±1 % pour les audits énergétiques, ±5 % pour la surveillance générale.
2. Évaluer la qualité de l’air
- Systèmes sans huile vs lubrifiés : les débitmètres thermiques peuvent échouer en présence d’huile.
- Teneur en humidité : utilisez des sécheurs à dessiccant et évitez les débitmètres sensibles à l’humidité.
3. Environnement d’installation
- Taille et matériau du tuyau : les débitmètres ultrasoniques à pince conviennent aux tuyaux métalliques ou plastiques.
- Zones dangereuses : recherchez les certifications ATEX/IECEx en cas de gaz explosifs.
4. Coût total de possession (TCO)
- Prenez en compte la maintenance, l’étalonnage et les économies d’énergie à long terme.
5. Conformité et reporting
- Choisissez des débitmètres dotés d’un enregistreur de données ou d’une intégration SCADA/MES.
Erreurs courantes à éviter
- Ignorer la qualité de l’air : l’humidité ou l’huile peuvent endommager les capteurs sensibles.
- Négliger l’étalonnage : même les débitmètres haut de gamme dérivent avec le temps.
- Choisir uniquement selon le prix : les modèles bon marché manquent souvent de précision.
Les débitmètres d’air comprimé sont indispensables pour les industries cherchant à équilibrer productivité, coûts et durabilité. Que vous optimisiez un réseau pneumatique ou garantissiez des conditions stériles dans une usine agroalimentaire, choisir le bon débitmètre — thermique, ultrasonique, vortex ou autre — peut réduire vos factures d’énergie, éviter les arrêts de production et prolonger la durée de vie de vos équipements.
En alignant votre choix sur les débits, les conditions environnementales et vos objectifs à long terme, vous transformerez l’air comprimé d’un centre de coûts caché en un véritable levier d’efficacité.
À mesure que les technologies intelligentes évoluent, l’intégration de débitmètres avancés permettra aux industries de répondre aux exigences d’un monde de plus en plus soucieux des ressources.
