Qu’est-ce que les débitmètres électromagnétiques ?

La mesure de débit est un aspect crucial de divers processus industriels, garantissant un contrôle et une gestion précis des liquides. Parmi les différents types de débitmètres disponibles, les débitmètres électromagnétiques, ou débitmètres magnétiques, se distinguent par leur précision, leur fiabilité et leur applicabilité dans divers environnements. Depuis leur invention dans les années 1950, les débitmètres électromagnétiques sont devenus une norme industrielle pour mesurer le débit des liquides conducteurs. La nature non intrusive de cette technologie, l’absence de pièces mobiles et sa large compatibilité avec divers types de liquides en font un choix privilégié dans le traitement de l’eau, le traitement chimique, l’alimentation et les boissons, et d’autres industries.

Comment fonctionne le débitmètre magnétique ?

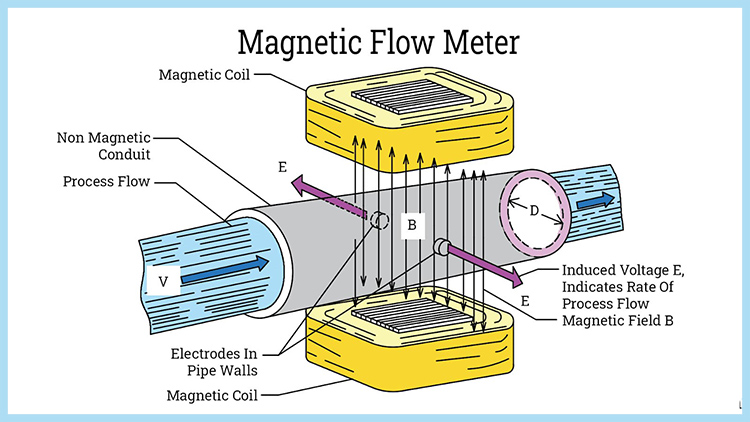

Principes de fonctionnement des débitmètres électromagnétiques
Le principe de fonctionnement des débitmètres électromagnétiques est basé sur la loi de Faraday de l’induction électromagnétique. Cette loi stipule que lorsqu’un matériau conducteur passe à travers un champ magnétique, une tension électrique est induite perpendiculairement au champ et à la direction du flux. Cette tension est directement proportionnelle à la vitesse d’écoulement du liquide.

Dans une configuration typique de débitmètre électromagnétique :

• Structure : Le débitmètre se compose d’une section de tuyau non magnétique et non conductrice (appelée tube de passage), souvent en acier inoxydable ou en d’autres matériaux durables, doublée d’un matériau isolant comme le PTFE ou le caoutchouc. À l’intérieur du tuyau, deux électrodes sont placées diamétralement opposées l’une à l’autre. Ces électrodes entrent en contact avec le liquide en mouvement.

• Génération de champ magnétique : Des bobines entourant le tube de passage génèrent un champ magnétique perpendiculaire à la direction d’écoulement du fluide. Lorsque le liquide conducteur se déplace à travers ce champ magnétique, une force électromagnétique (fem) est induite entre les électrodes.

• Mesure de la tension : La tension induite est captée par les électrodes et envoyée à un transmetteur, qui convertit ce signal de tension en débit en utilisant l’équation dérivée de la loi de Faraday :

E=k×B×D×V

où E est la tension induite, k est une constante, B est la force du champ magnétique, D est le diamètre interne du tuyau, et V est la vitesse du liquide. Puisque B et D sont des constantes pour un débitmètre donné, la tension E est directement proportionnelle à la vitesse du fluide V.

• Calcul du débit : Le transmetteur traite le signal de tension et fournit un débit volumétrique, qui est ensuite affiché sur une interface numérique ou intégré dans un système de contrôle.

• Stabilité du zéro : Une des caractéristiques clés des débitmètres magnétiques est leur stabilité du zéro. S’il n’y a pas de flux, la tension induite devrait idéalement être nulle. Cette caractéristique rend les débitmètres magnétiques exceptionnellement précis, car tout signal de tension en l’absence de flux est généralement traité comme du bruit et calibré.

Avantages des débitmètres électromagnétiques

• Haute précision et précision : Les débitmètres électromagnétiques offrent des niveaux de précision élevés, souvent autour de ±0,2 % à ±0,5 % de la lecture, ce qui peut être crucial dans les applications où des mesures précises sont essentielles, comme dans le dosage chimique ou la fabrication pharmaceutique.

• Pas de pièces mobiles : L’absence de pièces mobiles à l’intérieur du tube de passage minimise le risque d’usure mécanique, ce qui entraîne des coûts de maintenance réduits et une durabilité accrue. Cette conception réduit également les risques de perte de pression, les rendant très efficaces.

• Large gamme d’applications : Les débitmètres magnétiques sont polyvalents et peuvent être utilisés pour divers types de fluides conducteurs, y compris les boues, les eaux sales, les produits chimiques corrosifs et les fluides visqueux. Cette large applicabilité les rend idéaux pour des industries comme le traitement des eaux usées, l’exploitation minière et la transformation des aliments et des boissons.
• Capacité de mesure bidirectionnelle : Ces débitmètres peuvent mesurer le débit dans les deux sens, ce qui est précieux dans les applications où la direction du flux peut changer ou doit être surveillée dans plusieurs directions.

• Insensibilité aux propriétés du fluide : Les débitmètres magnétiques ne sont pas affectés par les variations de densité, de viscosité, de température ou de pression du fluide. Cet avantage assure des mesures constantes et fiables, même sous des conditions de processus variables.

• Facile à entretenir : Avec peu de composants mécaniques et peu de pièces en contact avec le liquide, la maintenance est simple. Un étalonnage périodique et un nettoyage des électrodes sont souvent tout ce qui est nécessaire pour maintenir les débitmètres magnétiques opérationnels.

Inconvénients des débitmètres électromagnétiques

• Limités aux fluides conducteurs : L’une des principales limitations des débitmètres électromagnétiques est leur incapacité à mesurer le débit de fluides non conducteurs, tels que les huiles, les hydrocarbures et les gaz. Le fluide doit avoir une conductivité minimale (généralement supérieure à 5 µS/cm) pour que le débitmètre fonctionne correctement.
• Coûts initiaux plus élevés : Comparés à certaines autres technologies de mesure de débit, les débitmètres magnétiques ont des coûts initiaux plus élevés. La nécessité d’une installation précise et de matériaux de qualité contribue à ce coût, ce qui peut être un obstacle pour les petites opérations ou les applications avec des budgets serrés.
• Exigences d’installation et sensibilité à l’environnement : Les débitmètres électromagnétiques nécessitent une installation minutieuse pour éviter les interférences provenant de champs électromagnétiques externes. De plus, des longueurs droites de tuyauterie suffisantes en amont et en aval sont nécessaires pour maintenir le profil d’écoulement et la précision de la mesure, ce qui peut être difficile dans des environnements à espace restreint.
• Consommation d’énergie : Les débitmètres électromagnétiques dépendent d’une alimentation externe pour créer le champ magnétique et faire fonctionner le transmetteur, ce qui peut entraîner des coûts d’exploitation plus élevés dans certains environnements, en particulier là où l’efficacité énergétique est cruciale.
• Sensibilité aux bulles d’air et aux solides conducteurs : Bien que les débitmètres magnétiques gèrent bien les boues, la présence de bulles d’air ou de solides conducteurs peut entraîner des interférences dans le signal et affecter la précision de la mesure. Par conséquent, il est important de s’assurer que le flux reste exempt de grandes poches d’air.

Types Courants de Débitmètres Électromagnétiques

• Débitmètres Électromagnétiques In-Line

Ceux-ci sont directement installés dans la canalisation et offrent la plus grande précision et fiabilité. Ils sont disponibles en différentes tailles pour correspondre aux différents diamètres de tuyaux et sont couramment utilisés dans les industries nécessitant des mesures de débit précises, comme les stations de traitement des eaux et les installations de traitement chimique.

• Débitmètres Électromagnétiques à Insertion

Idéaux pour les tuyaux de grande taille où les débitmètres in-line seraient prohibitivement coûteux. Les débitmètres à insertion possèdent une sonde qui est insérée dans le tuyau et mesure la vitesse du flux à un point spécifique. Bien qu’ils offrent une précision légèrement inférieure à celle des débitmètres in-line, ils sont plus rentables pour les tuyaux de grand diamètre et peuvent être installés sans arrêter le processus.

• Débitmètres Électromagnétiques Alimentés par Batterie

Conçus pour les applications où la disponibilité de l’énergie est un problème, comme les systèmes de distribution d’eau et d’irrigation en milieu éloigné. Ces débitmètres magnétiques offrent portabilité et facilité d’installation, mais peuvent présenter des limitations en termes d’enregistrement des données et d’opération continue.

• Débitmètres Électromagnétiques Sanitaires

Ces débitmètres sont conçus pour répondre aux exigences d’hygiène strictes des industries alimentaires, des boissons et pharmaceutiques. Ils disposent de surfaces lisses, de raccords à dégagement rapide et de matériaux capables de résister à un nettoyage fréquent, garantissant la conformité aux normes industrielles telles que 3A ou EHEDG.

Applications des débitmètres électromagnétiques

Les débitmètres électromagnétiques sont largement utilisés dans les industries où la mesure du débit de liquides conducteurs est cruciale pour le contrôle des processus, la facturation ou la surveillance environnementale. Quelques applications notables incluent :

• Traitement de l’eau et des eaux usées : Dans les systèmes d’eau municipaux et industriels, les débitmètres magnétiques sont utilisés pour mesurer l’eau brute, l’eau traitée, les boues et les produits chimiques. Leur résistance à l’abrasion des solides les rend idéaux pour les applications de traitement des eaux usées.

• Systèmes agricoles et d’irrigation : Les débitmètres magnétiques alimentés par batterie sont utilisés dans des lieux agricoles éloignés pour mesurer la consommation d’eau pour une gestion efficace de l’irrigation.

• Industries chimiques et pétrochimiques : Les débitmètres magnétiques mesurent les produits chimiques agressifs, les acides, les bases et les liquides corrosifs. Leur méthode de mesure non intrusive assure la compatibilité avec les substances corrosives et visqueuses.

• Industrie pharmaceutique : La mesure précise et stérile du débit est essentielle dans la fabrication pharmaceutique, où les débitmètres magnétiques offrent fiabilité et précision pour la gestion des liquides et les processus d’ajout de produits chimiques.

• Industrie alimentaire et des boissons : Les débitmètres électromagnétiques sont utilisés dans la production de boissons, de produits laitiers et d’autres consommables. Ils assurent un dosage précis et un contrôle de la qualité, en respectant les normes d’hygiène avec des modèles de qualité sanitaire.

• Industrie minière et de la pâte et du papier : Dans l’exploitation minière, les débitmètres magnétiques mesurent les flux de boues avec des particules en suspension, tandis que dans l’industrie de la pâte et du papier, ils surveillent le débit de la pâte, des produits chimiques et des eaux usées.

Les débitmètres électromagnétiques sont des outils inestimables dans les environnements industriels modernes où la mesure précise des liquides conducteurs est primordiale. Leurs avantages uniques, tels qu’une grande précision, l’absence de pièces mobiles et une large gamme d’applications, en font le choix privilégié de nombreuses industries. Cependant, leurs limitations, comme l’incapacité à mesurer les fluides non conducteurs et des coûts initiaux plus élevés, doivent être prises en compte lors de la sélection de la technologie de mesure de débit appropriée. En comprenant les principes de fonctionnement, les avantages, les inconvénients, les applications et les types de débitmètres électromagnétiques, les industries peuvent prendre des décisions éclairées qui améliorent l’efficacité et la fiabilité des processus.
