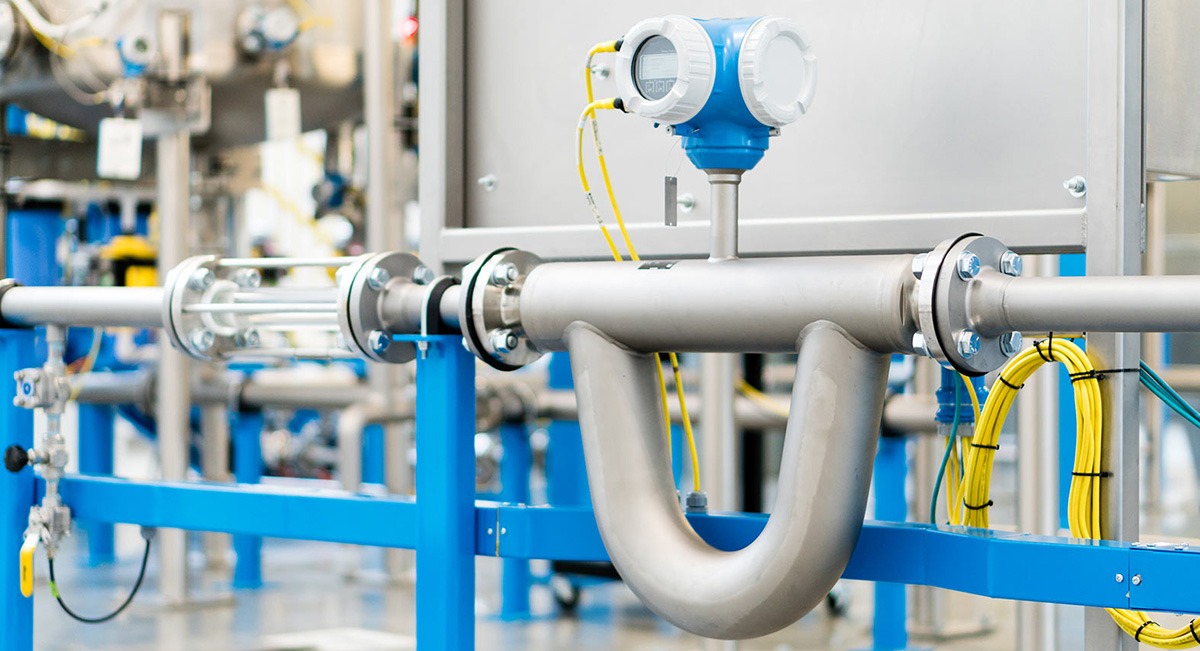

Qu’est-ce qu’un débitmètre Coriolis

Le débitmètre Coriolis a révolutionné le domaine de la mesure du débit massique, offrant une précision et une fiabilité inégalées dans diverses industries. Ce guide complet explore l’histoire, les principes de fonctionnement, les conceptions de tubes, la précision, la plage de mesure, les considérations de dimensionnement, les avantages, les limites et les applications des débitmètres Coriolis.

Une brève histoire de la mesure du débit massique et du débitmètre Coriolis

La quête d’une mesure précise du débit remonte à des siècles, les premières méthodes reposant sur des mesures volumétriques. Cependant, la mesure du débit volumétrique s’avère souvent insuffisante lorsqu’il s’agit de fluides de densités, températures et compositions variables. Le besoin d’une mesure directe du débit massique est devenu évident, en particulier dans les industries où le dosage précis et les compositions des mélanges sont critiques.

Dans les années 1970, le premier débitmètre Coriolis pratique a été développé, exploitant l’effet Coriolis – un phénomène physique décrit pour la première fois par Gaspard-Gustave de Coriolis en 1835. Ces premiers compteurs étaient encombrants et coûteux, limitant leur adoption initiale. Au fil des ans, les progrès technologiques ont conduit à des débitmètres Coriolis plus compacts, précis et abordables, en faisant un élément incontournable dans des industries telles que le pétrole et le gaz, le traitement chimique, l’alimentation et les boissons, et les produits pharmaceutiques.

Les principes du débitmètre Coriolis : Comment fonctionnent-ils ?

Qu’est-ce qu’un débitmètre Coriolis ?

Un débitmètre Coriolis est un appareil de mesure de débit hautement précis qui mesure directement le débit massique d’un fluide, par opposition à la mesure de son débit volumétrique. Contrairement aux débitmètres traditionnels, les compteurs Coriolis ne dépendent pas de la vitesse du fluide ou de la mesure volumétrique ; ils fonctionnent plutôt selon les principes de l’effet Coriolis. Cet effet permet au compteur Coriolis de mesurer directement le débit massique, ce qui le rend particulièrement utile dans les applications où les changements de densité, de viscosité et de température peuvent affecter la précision de la mesure.

Comprendre l’effet Coriolis

L’effet Coriolis est une déviation des objets en mouvement lorsqu’ils sont observés dans un référentiel en rotation. Dans le contexte de la mesure du débit, cet effet est exploité en faisant vibrer un tube de débit à travers lequel passe le fluide. Lorsque le fluide se déplace dans le tube vibrant, il provoque un changement dans le modèle de vibration en raison des forces inertielles agissant sur le fluide – c’est l’effet Coriolis en action.

Mécanisme de fonctionnement

1. Vibration du tube : Une unité d’entraînement électromagnétique fait vibrer le tube de débit à sa fréquence naturelle. Cette vibration se produit perpendiculairement à la direction du flux de fluide.
2. Écoulement du fluide à travers le tube vibrant : Lorsque le fluide entre dans le tube vibrant, il commence à interagir avec la vibration du tube.
3. Détection du déphasage : Des capteurs situés à l’entrée et à la sortie du tube détectent la différence de temps (déphasage) entre les vibrations à ces deux points.
4. Calcul du débit massique : Le déphasage est directement proportionnel au débit massique du fluide. Plus le débit massique est important, plus le déphasage est grand. L’électronique du débitmètre calcule le débit massique en fonction de ce déphasage.
5. Mesure de la densité et de la température : De nombreux débitmètres Coriolis mesurent également la densité du fluide en analysant les changements de fréquence de vibration, ainsi que la température à l’aide de capteurs de température intégrés. Cela permet des calculs supplémentaires, tels que le débit volumétrique et l’analyse de la composition du fluide.

Conceptions de tubes des débitmètres Coriolis

Les débitmètres Coriolis existent en différentes conceptions de tubes, chacune adaptée à des applications spécifiques :

1. Tubes en forme de U

Description : Présentent un ou plusieurs tubes en forme de U.

Avantages :

• Haute sensibilité due au déplacement plus important causé par la forme en U.
• Efficace pour mesurer les faibles débits.

Limites :

• Conception plus encombrante.
• Chute de pression plus élevée par rapport aux tubes droits.

Photo credits: Emerson

2. Tubes en forme de S (Omega)

Description : Ressemblent à la lettre grecque Omega (Ω) ou à une forme de S.

Avantages :

• Conception compacte par rapport aux tubes en U.
• Structure équilibrée réduisant le stress et prolongeant la durée de vie du compteur.

Limites :

• Légèrement moins sensible que les tubes en U.

3. Tubes droits

Description : Consistent en un ou deux tubes droits.

Avantages :

• Chute de pression minimale.
• Plus facile à nettoyer, idéal pour les applications sanitaires.
• Risque plus faible de colmatage avec des fluides visqueux ou chargés en particules.

Limites :

• Moins sensible aux faibles débits.
• Peut nécessiter un support plus robuste pour prévenir les vibrations externes.

4. Tubes courbes doubles

Description : Incorporent deux tubes courbes parallèles.

Avantages :

• Sensibilité et précision améliorées.
• Effets réduits des vibrations externes.

Limites :

• Conception plus complexe pouvant augmenter le coût.

Précision du débitmètre Coriolis

Les débitmètres Coriolis sont réputés pour leur haute précision dans la mesure du débit massique. Les plages de précision typiques sont :

• Liquides : ±0,1% à ±0,2% de la lecture.
• Gaz : ±0,5% à ±1,0% de la lecture.

Facteurs influençant la précision

1. Propriétés du fluide : La viscosité, la densité et la température peuvent affecter les mesures, mais les compteurs Coriolis compensent efficacement ces variations.
2. Conditions d’écoulement : Les écoulements tourbillonnants ou les profils de vitesse asymétriques peuvent introduire des erreurs. Une installation appropriée aide à atténuer ces problèmes.
3. Vibrations externes : Les vibrations provenant d’équipements à proximité peuvent interférer avec le fonctionnement du compteur. Des mesures d’isolation ou d’amortissement peuvent être nécessaires.
4. Écoulement biphasique : La présence de bulles de gaz dans les liquides ou de gouttelettes de liquide dans les gaz peut affecter la précision.

Amélioration de la précision

• Étalonnage : Un étalonnage régulier garantit que le compteur maintient sa précision au fil du temps.
• Installation : Suivre les directives du fabricant pour l’installation minimise les erreurs potentielles.
• Maintenance : Des inspections et une maintenance de routine préviennent la dégradation des performances.

Plage de mesure du débitmètre Coriolis

La plage de mesure, également connue sous le nom de rapport de réduction, fait référence à la plage sur laquelle le débitmètre peut mesurer avec précision les débits. Les débitmètres Coriolis offrent une excellente plage de mesure, généralement :

• Rapports de réduction : Jusqu’à 100:1 pour les liquides, ce qui signifie que le débit maximal est 100 fois le débit minimal que le compteur peut mesurer avec précision.

Avantages d’une grande plage de mesure

• Polyvalence : Un seul compteur peut couvrir une large gamme de débits, réduisant le besoin de multiples compteurs.
• Rentabilité : Coûts d’installation et de maintenance réduits en raison du nombre moindre de compteurs requis.
• Flexibilité des processus : Idéal pour les processus avec des débits variables.

Dimensionnement et chute de pression du débitmètre Coriolis

Considérations de dimensionnement

Un dimensionnement approprié d’un débitmètre Coriolis est crucial pour des performances optimales :

1. Débit : Le compteur doit être dimensionné pour gérer le débit maximal attendu sans dépasser sa capacité.
2. Caractéristiques du fluide : La viscosité et la densité affectent le fonctionnement du compteur et doivent être prises en compte lors du dimensionnement.
3. Conditions de processus : Les conditions de température et de pression peuvent influencer la sélection des matériaux et la conception du compteur.

Chute de pression

• Définition : La réduction de pression lorsque le fluide passe à travers le débitmètre.
• Facteurs influençant la chute de pression :
  • Conception du tube : Les tubes courbes entraînent généralement des chutes de pression plus élevées que les tubes droits.
  • Débit : Des débits plus élevés augmentent la chute de pression.
  • Viscosité du fluide : Les fluides plus visqueux entraînent des chutes de pression plus élevées.
• Atténuation :
  • Dimensionnement approprié : Surdimensionner le compteur peut réduire la chute de pression mais peut affecter la précision à faibles débits.
  • Sélection du tube : Choisir une conception à tube droit peut minimiser la chute de pression.

Avantages et limites du débitmètre Coriolis

Applications du débitmètre Coriolis

Les débitmètres Coriolis sont des instruments polyvalents utilisés dans un large éventail d’industries :

1. Pétrole et gaz

• Transfert de garde : La haute précision les rend idéaux pour le transfert de propriété des fluides.
• Opérations de mélange : Une mesure précise assure des rapports de mélange corrects.
• Mesures en tête de puits : Adapté aux écoulements multiphasiques avec des configurations appropriées.

2. Chimie et pétrochimie

• Surveillance des réactions : Une mesure précise du débit massique est essentielle pour la stœchiométrie des réactions.
• Traitement par lots : Assure une qualité constante du produit par un dosage précis des ingrédients.
• Fluides corrosifs : Des matériaux compatibles peuvent gérer des produits chimiques agressifs.

3. Alimentation et boissons

• Processus hygiéniques : Les conceptions à tubes droits permettent un nettoyage et une stérilisation faciles.
• Mesure des ingrédients : Dosage précis des arômes, colorants et additifs.
• Production de boissons : Surveillance des sirops et concentrés.

4. Produits pharmaceutiques

• Dosage de précision : Essentiel pour les ingrédients pharmaceutiques actifs (API).
• Applications stériles : Conceptions répondant aux normes sanitaires.
• Recherche et développement : La haute précision aide à l’échelle des processus.

5. Eau et eaux usées

• Dosage chimique : Mesure précise des produits chimiques de traitement.
• Manipulation des boues : Adapté à la mesure des boues de densités variables.
• Surveillance des effluents : Conformité aux réglementations environnementales.

6. Pâtes et papiers

• Agents de blanchiment : Mesure précise de produits chimiques comme le chlore et le peroxyde.
• Revêtements et additifs : Assure une qualité constante du produit.
• Traitement de la liqueur noire : Gère efficacement les fluides à haute viscosité.

Les débitmètres Coriolis représentent un sommet dans la technologie de mesure de débit, offrant une mesure directe du débit massique avec une haute précision et fiabilité. Leur capacité à gérer une large gamme de fluides, des gaz aux liquides visqueux et aux boues, en fait un outil inestimable dans de nombreuses industries. Bien qu’ils s’accompagnent de coûts initiaux plus élevés et de certaines considérations d’installation, les avantages l’emportent souvent sur ces limitations, en particulier dans les applications critiques où la précision est primordiale.

Que vous soyez impliqué dans le traitement chimique, le pétrole et le gaz, la production alimentaire, ou toute industrie nécessitant une mesure précise du débit, comprendre les capacités et les considérations des débitmètres Coriolis vous aidera à prendre des décisions éclairées pour vos besoins de mesure de débit.
