Rotamètres : Un Guide Complet

La mesure de débit est une partie essentielle des processus industriels et scientifiques. Parmi les différents appareils de mesure de débit, les Rotamètres se distinguent par leur simplicité, leur fiabilité et leur polyvalence. Ils sont largement utilisés dans les laboratoires, les processus industriels et les équipements médicaux pour mesurer le débit des liquides et des gaz. Cet article couvre tout ce que vous devez savoir sur les Rotamètres, y compris leur construction, leurs principes de fonctionnement, leurs caractéristiques, leurs types, leurs avantages, leurs limitations et leurs applications.

Qu’est-ce qu’un Rotamètre ?

Un Rotamètre est un type de débitmètre à surface variable qui mesure le débit des fluides (liquides ou gaz) dans un tube vertical. L’appareil fonctionne en fonction de la gravité et des forces dynamiques du fluide. Le terme “Rotamètre” provient de la rotation du flotteur, qui est utilisé pour indiquer le débit.

Les Rotamètres sont couramment utilisés car ils sont simples, économiques et ne nécessitent pas de source d’alimentation externe. Ils fournissent une indication visuelle directe du débit, ce qui les rend faciles à utiliser et à entretenir.

Construction des Rotamètres

Un Rotamètre se compose des éléments principaux suivants :

1. Tube conique :
   • Fabriqué en matériau transparent comme le verre ou le plastique (pour une visibilité du flux) ou en métal (pour la durabilité dans des conditions de haute pression ou opaques).
   • Le tube est aligné verticalement, avec un diamètre qui augmente de bas en haut.
2. Flotteur :
   • Un objet solide (généralement en métal, plastique ou céramique) à l’intérieur du tube.
   • Le flotteur se déplace librement de haut en bas en réponse au débit du fluide.
   • La forme du flotteur varie en fonction de l’application (par exemple, sphérique, ellipsoïdale ou conique).
3. Échelle ou marquages :
   • Des graduations ou des marquages sur le tube indiquent le débit.
   • La calibration est spécifique au fluide mesuré (en tenant compte de la viscosité, de la densité et de la pression).
4. Connexions d’entrée et de sortie :
   • Le tube a une entrée en bas et une sortie en haut, permettant au fluide de circuler verticalement.
5. Soupape de régulation du débit (facultatif) :
   • Certains Rotamètres sont équipés d’une soupape pour réguler le débit.

Principes de Fonctionnement des Rotamètres

Le fonctionnement d’un Rotamètre repose sur les principes de la gravité et de la dynamique des fluides :

• Le fluide entre dans le Rotamètre par l’entrée inférieure et s’écoule vers le haut à travers le tube conique.
• Le flotteur à l’intérieur du tube est soulevé par la force du débit du fluide.
• À mesure que le flotteur monte, l’augmentation de la section transversale du tube réduit la vitesse du fluide et augmente la surface de flux.
• Le flotteur atteint une position où la force ascendante exercée par le fluide est égale à la force gravitationnelle qui agit sur le flotteur.
• La position du flotteur est proportionnelle au débit et se lit contre l’échelle calibrée du tube.

Forces clés impliquées :

• Flottabilité : La force ascendante exercée par le fluide.
• Force gravitationnelle : Le poids du flotteur qui le tire vers le bas.
• Force de traînée : La résistance créée par le flux autour du flotteur.

Caractéristiques des Rotamètres

1. Proportionalité au débit : La position du flotteur est directement proportionnelle au débit.
2. Échelle linéaire : Les Rotamètres offrent une relation linéaire entre la position du flotteur et le débit, ce qui les rend faciles à lire.
3. Dépendance à la gravité : Les Rotamètres doivent être installés verticalement pour garantir une mesure précise.
4. Sensibilité à la pression et à la température : Les performances peuvent varier en fonction des changements de pression et de température du fluide.
5. Compatibilité avec les fluides : Les Rotamètres sont compatibles avec une large gamme de liquides et de gaz, à condition que le matériau de construction convienne aux propriétés du fluide.

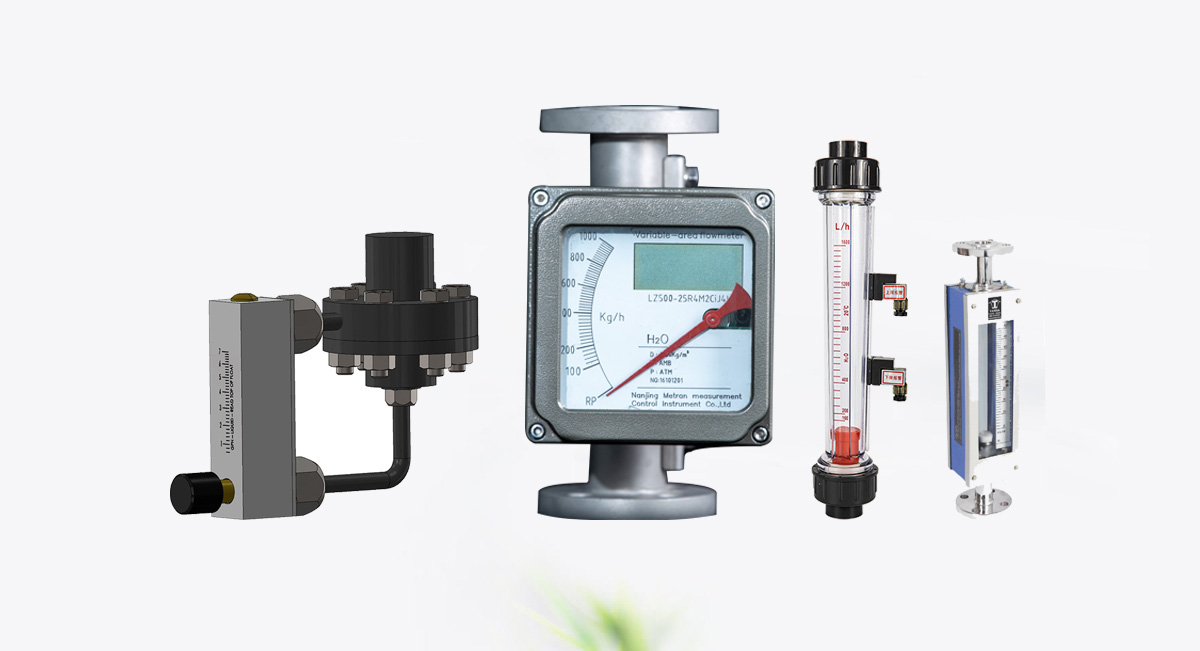

Différents Types de Rotamètres

Les Rotamètres existent dans divers modèles adaptés à des applications spécifiques. Voici les principaux types :

1. Rotamètres à Tube en Verre

• Description : Le tube est fabriqué en verre transparent pour permettre la visibilité directe du flotteur.
• Applications : Utilisés dans les laboratoires et les équipements médicaux pour les fluides clairs et transparents.
• Avantages : Indication visuelle claire du débit, construction simple.
• Limitations : Fragiles et non adaptés aux applications de haute pression.

2. Rotamètres à Tube en Métal

• Description : Le tube est en métal, souvent avec un indicateur magnétique ou électronique externe.
• Applications : Processus industriels à haute pression ou avec des fluides opaques.
• Avantages : Durables, résistants à la pression et adaptés aux environnements difficiles.
• Limitations : Moins de visibilité du flotteur ; nécessite des indicateurs externes.

3. Rotamètres à Tube en Plastique

• Description : Fabriqués en plastique léger et résistant à la corrosion.
• Applications : Usines chimiques et de traitement de l’eau où la résistance à la corrosion est cruciale.
• Avantages : Abordables, légers, résistants aux fluides corrosifs.
• Limitations : Résistance limitée à la pression et à la température.

4. Rotamètres Blindés

• Description : Conçus pour des conditions extrêmes avec une protection blindée pour le tube.
• Applications : Environnements industriels à haute pression et haute température.
• Avantages : Haute durabilité et sécurité.
• Limitations : Plus coûteux que les Rotamètres standards.

5. Rotamètres de Purge

• Description : Rotamètres de petite taille conçus pour des débits faibles.
• Applications : Mesure du débit des gaz dans les instruments analytiques.
• Avantages : Précis pour les débits très faibles.
• Limitations : Limité aux applications à faible débit.

Avantages des Rotamètres

1. Conception simple :
   • Facile à installer, utiliser et entretenir.
   • Ne nécessite aucune source d’alimentation externe.
2. Rentabilité :
   • Économiques par rapport à d’autres appareils de mesure de débit.
3. Indication visuelle directe :
   • Fournit une lecture immédiate et intuitive du débit.
4. Polyvalence :
   • Adaptés à une large gamme de fluides, y compris les liquides et les gaz.
5. Durabilité :
   • Les Rotamètres métalliques et blindés sont conçus pour résister aux environnements industriels difficiles.

Limitations des Rotamètres

1. Dépendance à l’orientation :
   • Doivent être installés verticalement pour garantir des lectures précises.
2. Précision limitée :
   • Moins précis que les débitmètres électroniques avancés.
3. Contraintes de pression et de température :
   • Les Rotamètres en verre et en plastique ne conviennent pas aux applications à haute pression ou à haute température.
4. Fragilité :
   • Les Rotamètres en verre sont sujets à la rupture dans les environnements industriels.
5. Pas de journalisation des données :
   • Les Rotamètres ne fournissent pas de sortie électronique ou de capacités de journalisation des données.

Applications des Rotamètres

Les Rotamètres sont utilisés dans une large gamme d’industries et d’applications en raison de leur polyvalence et de leur simplicité :

1. Processus industriels

• Exemples : Traitement chimique, pétrole et gaz, et usines de traitement de l’eau.
• But : Mesurer et surveiller le débit des fluides dans les tuyaux.

2. Équipements médicaux

• Exemples : Débitmètres d’oxygène dans les machines d’anesthésie.
• But : Assurer un contrôle précis des gaz médicaux.

3. Laboratoires

• Exemples : Mesure du débit dans les projets de recherche et développement.
• But : Mesurer les débits des fluides expérimentaux.

4. Systèmes CVC

• Exemples : Mesure du débit d’air dans les systèmes de chauffage et de climatisation.
• But : Surveiller et contrôler la circulation de l’air.

5. Industrie alimentaire et des boissons

• Exemples : Surveillance du débit dans les lignes de production de boissons.
• But : Assurer des débits constants des ingrédients.

6. Instruments analytiques

• Exemples : Mesure du débit des gaz dans les appareils de test et d’analyse.
• But : Garantir un débit précis pour des analyses chimiques ou environnementales.

Les Rotamètres sont des instruments de mesure de débit essentiels dans de nombreux secteurs industriels et scientifiques. Leur simplicité, leur coût abordable et leur fiabilité en font un choix populaire pour les applications qui nécessitent une mesure directe et visuelle du débit des fluides. Cependant, comme pour tout instrument de mesure, il est important de bien comprendre leurs limites et de choisir le modèle adapté à vos besoins spécifiques en fonction du fluide, de la pression et des conditions de fonctionnement.

Pour une mesure de débit précise et économique, un Rotamètre peut être la solution idéale, offrant une lecture facile à comprendre et une installation simple. Qu’il s’agisse de gaz, de liquides ou d’autres fluides, il existe un Rotamètre adapté à chaque application, assurant un contrôle fiable du débit dans une variété de contextes industriels et scientifiques.
