Les boues sont un mélange de solides en suspension dans un liquide. Elles se retrouvent couramment dans de nombreux processus industriels, et mesurer avec précision le débit des boues est essentiel pour l’efficacité, la sécurité et la gestion des coûts. Cependant, en raison de la nature complexe des boues, choisir le bon débitmètre peut être un défi.
Table of Contents
Qu’est-ce qu’une boue ?
Une boue est un mélange de particules solides en suspension dans un liquide. Les particules solides peuvent varier en taille, allant de fines particules à des particules plus grosses et plus rugueuses. Le composant liquide de la boue agit comme un fluide porteur qui aide à transporter les particules solides. Les boues peuvent être très visqueuses, abrasives, et souvent causer de l’usure sur les équipements en raison de la présence de solides.
La proportion de solides dans les boues peut varier considérablement selon les applications, allant de quelques pourcents de solides à plus de 50 % dans certains cas. Ces mélanges sont souvent pompés à travers des pipelines pour être transportés, ce qui rend la mesure précise du débit essentielle pour un traitement efficace et une maîtrise des coûts.
Exemples et Industries où les Boues sont Courantes
Les boues sont utilisées dans diverses industries, chacune ayant son propre type spécifique de boue :
- Exploitation minière et traitement des minerais :
- Boues de minerai : Mélanges de minerai finement broyé et d’eau utilisés dans les processus d’extraction minérale.
- Résidus : Boues résiduelles après l’extraction des minéraux du minerai, contenant souvent du sable, de l’argile et d’autres matériaux.
- Industrie alimentaire et des boissons :
- Pulpe de fruits et concentrés de jus : Boues de solides de fruits et de jus utilisés dans la production de boissons et de produits alimentaires.
- Boues d’amidon : Utilisées dans la transformation des aliments pour créer des produits comme les sauces et les jus.
- Construction :
- Béton et boues de ciment : Mélanges de ciment, de sable et d’eau utilisés dans la construction.
- Boue de forage : Un mélange d’eau, d’argile et d’autres additifs utilisé dans les opérations de forage pour lubrifier et refroidir le trépan et transporter les débris de forage.
- Traitement de l’eau et des eaux usées :
- Boues : Boues semi-solides composées d’eau et de matières solides qui sont traitées pour extraire de l’eau utilisable ou éliminer les déchets de manière sûre.
- Boues de chaux : Utilisées dans les stations de traitement de l’eau pour ajuster les niveaux de pH.
- Industrie du papier et de la pâte :
- Boues de pâte : Un mélange de fibres de bois et d’eau utilisé dans le processus de fabrication du papier.
- Boues de papier recyclé : Mélange de papier recyclé déchiqueté et d’eau pour créer de nouveaux produits en papier.
Pourquoi avons-nous besoin de Débitmètres de Boues ?
La mesure précise du débit de boues est essentielle pour plusieurs raisons :
- Contrôle des processus et efficacité
La mesure des boues permet de s’assurer que la bonne quantité de solides et de liquide est transportée à travers le processus. Que ce soit pour le mélange, la séparation ou le pompage, connaître le débit précis permet de mieux contrôler le processus, de réduire le gaspillage et d’améliorer l’efficacité.
- Gestion des coûts
Mesurer précisément le débit de boues peut aider à gérer les coûts en s’assurant que les ressources sont utilisées efficacement. Par exemple, dans l’exploitation minière, la mesure précise des boues de minerai peut aider à optimiser le processus d’extraction, réduisant ainsi la consommation d’énergie et améliorant la productivité globale.
- Protection de l’équipement
Les boues peuvent être abrasives et causer une usure importante sur les équipements, notamment les pompes et les pipelines. La surveillance des débits peut aider à détecter des problèmes tels que des obstructions ou une usure excessive dès le début, permettant ainsi une maintenance préventive et évitant des réparations coûteuses.
- Sécurité et conformité environnementale
Une mauvaise gestion et mesure des boues peut entraîner des risques pour la sécurité et des problèmes environnementaux. Une mesure précise du débit garantit que les boues sont transportées et traitées en toute sécurité, minimisant les risques de déversements, de fuites et de débordements.
- Conformité réglementaire
Dans des industries comme l’exploitation minière et le traitement des eaux usées, les organismes de réglementation exigent souvent des mesures précises et un rapport sur la gestion des boues pour garantir des pratiques environnementales sûres et responsables. Les débitmètres précis aident les industries à respecter ces exigences de conformité.

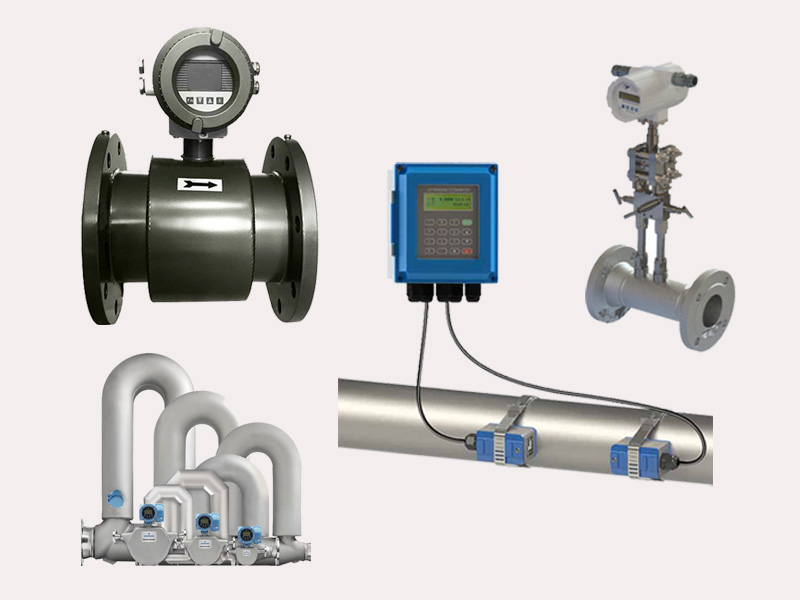

Débitmètres de Boues Recommandés
Mesurer le débit des boues peut être difficile en raison de leurs caractéristiques uniques, telles que la haute viscosité, la teneur en solides et l’abrasivité. Voici quelques-uns des types de débitmètres les plus recommandés pour les applications de boues, avec leurs avantages et inconvénients :
1. Débitmètres Électromagnétiques (Mag Meters)
Idéal pour : Boues à haute viscosité, exploitation minière, eaux usées et autres applications industrielles.
Comment cela fonctionne : Les débitmètres électromagnétiques fonctionnent en utilisant la loi de Faraday sur l’induction électromagnétique. Ils mesurent le débit en générant un champ magnétique et en détectant la tension produite lorsque les boues conductrices passent à travers ce champ.
Avantages :
- Très précis pour les boues conductrices.
- Pas de pièces mobiles, ce qui réduit la maintenance et minimise l’usure.
- Traite des boues avec une teneur élevée en solides sans obstruction ni affectation de la précision.
- Fonctionne bien avec de grands diamètres de pipeline.
Inconvénients :
- Ne fonctionne qu’avec des liquides conducteurs, ce qui peut limiter son application pour des boues non conductrices.
Pourquoi Recommandé : Les débitmètres électromagnétiques sont très précis et fiables, ce qui les rend idéaux pour le traitement des boues dans les industries minières, des eaux usées et autres. Leur capacité à mesurer les boues à haute teneur en solides sans obstruer est l’un de leurs principaux avantages.
2. Débitmètres Coriolis
Idéal pour : Boues à haute viscosité et haute densité, et applications de contrôle de processus critiques.
Comment cela fonctionne : Les débitmètres Coriolis mesurent le débit massique des boues en détectant le décalage de phase causé par l’effet Coriolis lorsque les boues circulent dans des tubes vibrants.
Avantages :
- Mesure directement le débit massique, indépendamment des variations de température, de pression ou de viscosité.
- Extrêmement précis et idéal pour les applications nécessitant une grande précision.
- Peut gérer une large gamme de viscosités et de densités.
Inconvénients :
- Nécessite des conditions d’installation spécifiques, y compris un support pour les tubes vibrants.
- Coûteux, avec des coûts initiaux élevés et des besoins de maintenance importants.
- Non adapté aux grands diamètres de tuyaux ou aux boues à forte teneur en solides, car les tubes vibrants peuvent se boucher.
Pourquoi Recommandé : Les débitmètres Coriolis sont très précis et adaptés au contrôle de processus critiques, comme dans les industries chimiques et alimentaires. Ils sont idéaux pour les boues où la précision de la mesure est essentielle, malgré leurs coûts plus élevés et leurs exigences d’installation spécifiques.
3. Débitmètres Ultrasoniques
Idéal pour : Mesures non intrusives, boues propres à modérément sales et applications nécessitant une flexibilité d’installation.
Comment cela fonctionne : Les débitmètres ultrasoniques utilisent des ondes sonores pour mesurer la vitesse des boues. Ils existent en deux types principaux : transit-time (pour les boues propres ou légèrement sales) et Doppler (pour les boues à forte teneur en solides).
Avantages :
- Options non intrusives (modèles à pince) disponibles, ce qui signifie qu’il n’est pas nécessaire de couper le tuyau ou d’interrompre le flux.
- Aucune pièce mobile, ce qui réduit les besoins en maintenance.
- Convient aux grandes tailles de tuyaux et aux applications où la flexibilité d’installation est importante.
Inconvénients :
- Peut être plus coûteux que certains débitmètres mécaniques.
- Moins précis pour les boues à forte teneur en solides, surtout avec les débitmètres transit-time.
- Sensible aux changements de température et de pression, ce qui peut affecter la performance.
Pourquoi Recommandé : Les débitmètres ultrasoniques sont appréciés pour leur installation non intrusives, ce qui les rend idéaux pour moderniser des systèmes existants ou dans des applications où le temps d’arrêt doit être minimisé. Leur flexibilité et leur capacité à gérer des boues modérément sales en font un choix polyvalent.
4. Débitmètres à Pression Différentielle (DP)
Idéal pour : Boues de viscosité modérée, applications polyvalentes et rentables.
Comment cela fonctionne : Les débitmètres à pression différentielle mesurent la chute de pression à travers une restriction (par exemple, une plaque à orifice, un tube Venturi) pour déterminer le débit des boues.
Avantages :
- Rentable par rapport à d’autres types de débitmètres.
- Peut être utilisé avec une large gamme de boues et de tailles de tuyaux.
- Conception simple et facile à installer.
Inconvénients :
- Moins précis par rapport aux débitmètres plus avancés comme les Coriolis ou les électromagnétiques.
- Crée une chute de pression, ce qui peut affecter l’efficacité du système.
- Nécessite une maintenance régulière, car la restriction peut s’user ou se boucher.
Pourquoi Recommandé : Les débitmètres à pression différentielle sont populaires pour leur rentabilité et leur polyvalence. Ils conviennent aux applications générales où la haute précision n’est pas le principal souci, mais où une mesure de débit cohérente reste nécessaire.
Choisir le Bon Débitmètre pour Boues
La sélection du meilleur débitmètre pour les applications de boues dépend de la compréhension des caractéristiques de la boue, y compris la viscosité, la teneur en solides et l’abrasivité, ainsi que des exigences spécifiques de votre processus. Chaque type de débitmètre offre des avantages et des inconvénients distincts, ce qui rend essentiel le choix du bon pour votre application.
Voici un résumé rapide :
- Pour les boues à haute teneur en solides : Les débitmètres électromagnétiques sont idéaux en raison de leur capacité à gérer des conditions abrasives sans se boucher.
- Pour des mesures précises dans des boues de haute densité et haute viscosité : Les débitmètres Coriolis offrent une précision inégalée.
- Pour des installations non intrusives et flexibles : Les débitmètres ultrasoniques sont recommandés, en particulier pour la modernisation et les applications nécessitant un minimum de temps d’arrêt.
- Pour des solutions polyvalentes et rentables : Les débitmètres à pression différentielle sont une option flexible, bien qu’ils puissent nécessiter une maintenance régulière.
Comprendre la nature de votre boue et l’environnement opérationnel est essentiel pour prendre une décision éclairée. En alignant vos besoins avec les capacités des différents types de débitmètres, vous pouvez obtenir des mesures précises, un traitement efficace et des économies de coûts.
