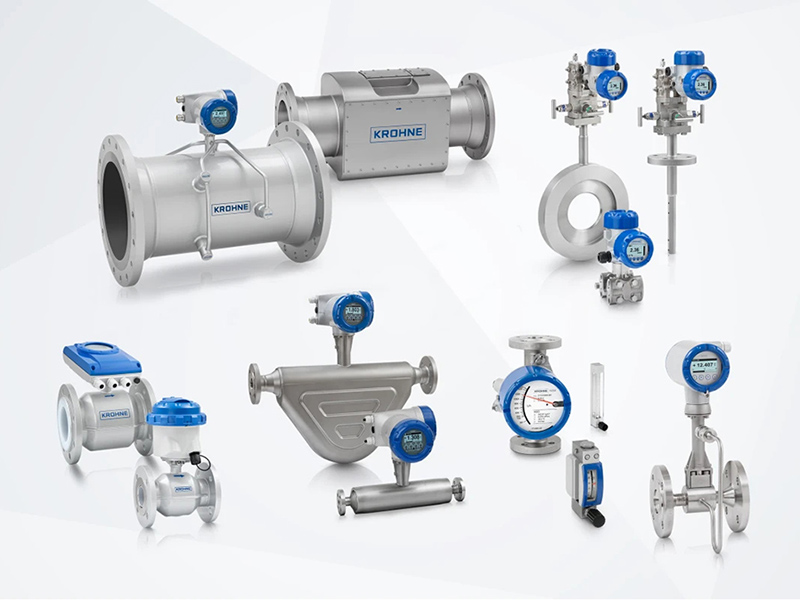

Les débitmètres sont des outils essentiels utilisés pour mesurer le mouvement des fluides – qu’il s’agisse de liquides, de gaz ou de vapeur – dans diverses applications industrielles et commerciales. Une mesure précise du débit est cruciale pour assurer l’efficacité des processus, la conformité réglementaire, le contrôle des coûts et la sécurité. Les débitmètres sont largement classés en débitmètres à pression différentielle, débitmètres volumétriques à déplacement positif, débitmètres volumétriques et débitmètres massiques. Chaque type possède des caractéristiques, des principes, des applications, des avantages et des inconvénients distincts.
Cet article explore en détail ces quatre types de débitmètres, énumérant les compteurs spécifiques qui entrent dans chaque catégorie, leurs principes de fonctionnement, leurs applications réelles et leurs avantages et inconvénients. Nous vous guiderons également sur la façon de choisir le bon débitmètre pour vos besoins.
Table of Contents
Que Sont les Débitmètres ?
Les débitmètres sont des instruments conçus pour mesurer le débit d’un fluide – soit par volume (par exemple, litres par seconde) soit par masse (par exemple, kilogrammes par seconde). Les données qu’ils fournissent sont essentielles pour :
- Contrôle des Processus : Optimisation de l’efficacité dans les industries telles que le pétrole et le gaz, le traitement de l’eau et la fabrication.
- Efficacité Énergétique : Surveillance des débits dans les systèmes CVC.
- Facturation et Conformité : Mesure précise de l’utilisation des fluides dans les services publics et respect des réglementations.
Différents débitmètres fonctionnent selon divers principes pour s’adapter aux caractéristiques uniques des fluides qu’ils mesurent.
1. Débitmètres à Pression Différentielle
Qu’est-ce qu’un débitmètre à pression différentielle ?
Le débitmètre à pression différentielle (DP) est l’un des débitmètres les plus couramment utilisés dans le monde, grâce à leur simplicité, leur fiabilité et leur polyvalence. Ils mesurent le débit en surveillant la chute de pression à travers une restriction dans le tuyau.
Principe de Fonctionnement
Les débitmètres DP fonctionnent selon l’équation de Bernoulli, qui stipule qu’une augmentation de la vitesse d’un fluide correspond à une diminution de la pression. Une constriction telle qu’une plaque à orifice, un tube venturi ou une buse est placée dans la conduite, créant une chute de pression. La différence de pression avant et après la constriction est utilisée pour calculer le débit.
Exemples de Débitmètres à Pression Différentielle
| Types de Débitmètres | Applications | Avantages | Limitations |
|---|---|---|---|
| Débitmètres à Plaque à Orifice | Vapeur, gaz naturel et systèmes d’eau propre | Conception simple, rentable | Perte de pression permanente, nécessite un entretien fréquent |
| Tubes Venturi | Liquides propres, oléoducs et traitement des eaux usées | Perte de pression minimale, haute précision pour les fluides propres | Conception plus volumineuse, coût plus élevé que les plaques à orifice |
| Buses de Débit | Systèmes à haute vitesse et haute pression dans les centrales électriques et industries chimiques | Durable, capable de gérer des conditions extrêmes | Chute de pression permanente, moins précis que les tubes venturi |
| Tubes de Pitot | Mesure du débit d’air dans les systèmes CVC et les conduits | Conception compacte, facile à installer | Sensible aux perturbations d’écoulement, moins précis pour les liquides |
2. Débitmètres à Déplacement Positif
Qu’est-ce qu’un débitmètre à déplacement positif ?
Les débitmètres à déplacement positif (DP) sont des dispositifs mécaniques qui mesurent le volume réel de fluide passant à travers le compteur en le divisant en incréments fixes. Ces compteurs sont très précis et idéaux pour les applications à faible débit et fluides visqueux.
Principe de Fonctionnement
Les compteurs DP utilisent des composants rotatifs ou oscillants, tels que des pistons, des engrenages ou des rotors, pour créer des chambres. Le fluide remplit ces chambres, et le mouvement des composants est directement proportionnel au volume du fluide. Le nombre de rotations ou d’oscillations est enregistré pour calculer le débit.
Exemples de Débitmètres à Déplacement Positif
| Types de Débitmètres | Applications | Avantages | Limitations |
|---|---|---|---|
| Compteurs à Engrenages Ovales | Produits pharmaceutiques et transformation alimentaire | Haute précision pour une gamme de viscosités | Peut se boucher avec des débris ou des particules |
| Compteurs à Piston Rotatif | Mesure du carburant et de l’huile dans les raffineries | Haute précision pour les applications visqueuses et à faible débit | Les pièces mobiles nécessitent un entretien régulier |
| Compteurs à Engrenages | Adhésifs, sirops, lubrifiants et peintures | Gère les fluides à haute viscosité, mesure précise | Ne convient pas aux fluides sales avec particules |
| Compteurs à Disque Oscillant | Comptage d’eau résidentiel et commercial | Conception simple, fiable pour les applications à faible débit | Applicabilité limitée pour les débits à l’échelle industrielle |
3. Débitmètres Volumétriques
Que sont les Débitmètres Volumétriques ?
Les débitmètres volumétriques mesurent le débit des fluides par volume par unité de temps. Ils sont polyvalents et largement utilisés pour les liquides propres, les gaz et la vapeur dans des applications comme la distribution d’eau, les systèmes CVC et les processus industriels.
Comment Fonctionnent les Débitmètres Volumétriques ?
Les débitmètres volumétriques calculent le débit en mesurant la vitesse du fluide et en la combinant avec la section transversale du tuyau. Différentes technologies, y compris les conceptions mécaniques, électromagnétiques, ultrasoniques et à vortex, sont utilisées selon le type de fluide et l’application.
Exemples de Débitmètres Volumétriques
| Types de Débitmètres | Applications | Avantages | Limitations |
|---|---|---|---|
| Débitmètres Électromagnétiques | Eaux usées, boues et traitement chimique | Pas de pièces mobiles, très précis pour les liquides conducteurs | Ne fonctionne qu’avec des fluides conducteurs |
| Débitmètres à Vortex | Vapeur, gaz industriels et liquides avec impuretés modérées | Gère une large gamme de fluides, y compris vapeur, gaz et liquides, et convient aux conditions de haute pression et température | Sensible aux vibrations et perturbations d’écoulement |
| Débitmètres à Turbine | Eau propre, systèmes d’irrigation et systèmes CVC | Haute précision, compact et léger | Sensible aux particules; les pièces mobiles nécessitent maintenance |
| Débitmètres Ultrasoniques | Alimentation en eau municipale, grands pipelines et systèmes CVC | Options non intrusives disponibles, adapté aux grands diamètres de tuyaux | Coût initial élevé et moins précis pour les fluides avec bulles ou particules |
4. Débitmètres Massiques
Qu’est-ce qu’un débitmètre massique ?
Le débitmètre massique mesure la masse de fluide passant à travers le compteur, fournissant des données précises même lorsque la densité, la température ou la pression du fluide change. Ils sont idéaux pour les applications précises comme le dosage chimique et la surveillance des gaz.
Principe de Fonctionnement
Les débitmètres massiques utilisent des principes tels que l’effet Coriolis ou le transfert de chaleur thermique. Les compteurs Coriolis détectent les changements de phase causés par le mouvement du fluide dans des tubes vibrants, tandis que les compteurs thermiques mesurent la chaleur dissipée par le fluide pour calculer le débit.
Types de Débitmètres Massiques
| Types de Débitmètres | Applications | Avantages | Limitations |
|---|---|---|---|
| Débitmètres Coriolis | Traitement chimique, industries alimentaires et des boissons | Mesure directe de la masse, extrêmement précis | Coûteux, sensible aux vibrations |
| Débitmètres Massiques Thermiques | Air comprimé, surveillance du débit de gaz et études environnementales | Idéal pour les gaz à faible débit, pas de pièces mobiles | Limité aux gaz, précision affectée par la composition du gaz |
Comment Choisir le Bon Débitmètre
La sélection du bon débitmètre dépend des propriétés du fluide, des exigences du processus et des conditions de fonctionnement. Voici les considérations clés :
- Propriétés du Fluide
- Est-ce un liquide, un gaz ou de la vapeur ?
- Contient-il des particules, est-il visqueux ou conducteur ?
- Exigences de Mesure
- Avez-vous besoin de données de débit volumétrique ou massique ?
- Quel niveau de précision est requis ?
- Conditions de Processus
- Quelles sont les plages de température et de pression ?
- Y a-t-il des contraintes d’espace ou des vibrations externes ?
- Besoins en Maintenance
- Une maintenance régulière est-elle possible ?
- Recherchez-vous des solutions à faible maintenance ?
- Budget
- Considérez à la fois le coût initial et les dépenses de maintenance à long terme.
- Les compteurs avancés comme Coriolis peuvent avoir des coûts initiaux plus élevés mais réduire les coûts du cycle de vie.
Comprendre les quatre principaux types de débitmètres et leurs applications est essentiel pour sélectionner le bon. En évaluant les propriétés du fluide, les besoins en précision et le budget, vous pouvez assurer une mesure de débit efficace et fiable pour votre application.
