Sélectionner le bon débitmètre pour la mesure de l’eau est crucial pour optimiser l’efficacité, assurer une facturation précise et maintenir la performance du système. Avec une grande variété de débitmètres disponibles, chacun avec des technologies et des spécifications différentes, il peut être difficile de savoir lequel convient le mieux à vos besoins. Ce guide vous aidera à comprendre les facteurs clés à considérer lors du choix d’un débitmètre d’eau, les types les plus recommandés pour les applications d’eau et pourquoi ces choix sont optimaux pour différents scénarios.
Table of Contents
Facteurs à considérer lors du choix d’un débitmètre d’eau
Lorsque vous choisissez un débitmètre d’eau, il est essentiel d’évaluer plusieurs facteurs clés. Comprendre ces éléments vous permettra de restreindre le choix au type le plus adapté à vos besoins spécifiques :
- Qualité de l’eau La qualité de l’eau joue un rôle important dans la détermination du débitmètre le plus approprié. Par exemple, l’eau propre permet une plus large gamme de débitmètres, y compris les types mécaniques. Cependant, pour l’eau sale, corrosive ou les eaux usées, des débitmètres plus spécialisés comme les débitmètres électromagnétiques ou à ultrasons sont préférables car ils peuvent gérer les impuretés et les propriétés chimiques sans se boucher ni se dégrader.
- Débit et plage de débit La plage de débits que vous devez mesurer influence également votre choix de débitmètre. Certains débitmètres sont performants à faibles débits, tandis que d’autres sont mieux adaptés aux débits élevés. Comprendre la plage de débit nécessaire aide à prévenir les erreurs et garantit une précision constante.
- Environnement d’installation Certains débitmètres sont très sensibles aux conditions d’installation, y compris l’orientation des tuyaux, la température et la pression. Il est crucial de déterminer si votre système peut accueillir un certain type de débitmètre sans modifications importantes. Par exemple, les débitmètres à ultrasons peuvent être installés sans intrusion, tandis que les débitmètres mécaniques doivent être placés à l’intérieur du tuyau.
- Exigences de précision Si la précision est essentielle — comme dans les systèmes de facturation, les processus industriels ou le traitement de l’eau — il est indispensable de choisir un débitmètre très précis. Certains débitmètres, tels que les débitmètres Coriolis et électromagnétiques, offrent une excellente précision, ce qui les rend idéaux pour les applications où la précision est primordiale.
- Maintenance et durabilité Certains débitmètres comportent des pièces mobiles qui sont sujettes à l’usure et nécessitent un entretien régulier. Pour une fiabilité à long terme, les débitmètres non mécaniques, comme les débitmètres à ultrasons ou magnétiques, qui n’ont pas de pièces mobiles, sont préférés. Évaluez les besoins de maintenance et la durabilité du débitmètre, surtout s’il est utilisé dans des environnements difficiles ou éloignés.
- Considérations budgétaires Le coût est toujours un facteur à prendre en compte. Bien que les débitmètres de haute précision puissent offrir de meilleures performances, ils peuvent également être plus coûteux. Il est important de peser le coût par rapport aux avantages que vous obtiendrez du débitmètre en termes de précision, de durée de vie et de fiabilité.
Types de débitmètres recommandés pour l’eau et raisons
En fonction des facteurs mentionnés ci-dessus, voici les types de débitmètres les plus recommandés pour la mesure de l’eau et pourquoi ils sont optimaux pour des applications spécifiques :
| Types | Meilleur pour | Avantages | Inconvénients |
| Débitmètres électromagnétiques | Eau propre et sale, eaux usées, applications nécessitant une grande précision | 1. Très précis pour les applications d’eau propre et sale 2. Pas de pièces mobiles, ce qui minimise la maintenance 3. Convient aux grandes canalisations et débits élevés 4. Idéal pour les environnements difficiles, comme le traitement des eaux usées | 1. Coût initial plus élevé que d’autres débitmètres 2. Fonctionne uniquement avec des liquides conducteurs tels que l’eau |
| Débitmètres à ultrasons | Eau propre, eau potable, installations non intrusives | 1. Installation non intrusive (modèles à pince disponibles) 2. Convient aux grandes canalisations et offre une bonne précision pour les systèmes d’eau potable 3. Pas de pièces mobiles, donc faible maintenance 4. Peut mesurer à la fois de l’eau propre et légèrement sale | 1. Moins précis pour l’eau contenant de grandes quantités de bulles d’air ou de solides 2. Coût plus élevé que les débitmètres mécaniques |
| Débitmètres à turbine | Applications d’eau propre, systèmes à faible budget et débits stables | 1. Rentable et relativement facile à installer 2. Offre une bonne précision pour les applications d’eau propre à débit stable 3. Conception simple avec des pièces facilement disponibles | 1. Non adapté à l’eau sale en raison des risques de colmatage et de l’usure du rotor 2. Nécessite un entretien régulier en raison des pièces mobiles 3. Moins précis pour l’eau avec des débits variables |
| Débitmètres à vortex | Applications industrielles avec débits fluctuants et impuretés modérées | 1. Pas de pièces mobiles, ce qui nécessite moins de maintenance 2. Gère une large gamme de températures et de pressions 3. Bon pour les débits fluctuants et l’eau avec des impuretés modérées 4. Peut mesurer les liquides et les gaz | 1. Pas idéal pour les eaux très sales 2. Moins précis que les débitmètres électromagnétiques ou à ultrasons 3. Peut perdre en précision à des débits très faibles |
| Débitmètres à déplacement positif (PD) | Applications à faible débit et systèmes de facturation très précis | 1. Très précis, notamment pour les faibles débits 2. Idéal pour les applications de facturation 3. Pas besoin d’alimentation externe | 1. Entretien intensif en raison des pièces mobiles 2. Non adapté aux débits élevés ou à l’eau avec des impuretés solides |
| Débitmètres à pression différentielle (DP) | Systèmes à haute pression, grands réseaux de distribution d’eau et usines de traitement de l’eau | 1. Robustes et fiables pour les systèmes d’eau à grande échelle et à haute pression 2. Rentables pour les grandes distributions d’eau 3. Convient aux débits élevés | 1. Provoque une chute de pression dans le système 2. Nécessite un recalibrage périodique pour des mesures précises 3. Moins précis que les technologies modernes comme les débitmètres à ultrasons ou magnétiques |
Débitmètres électromagnétiques (magnétiques)
- Fonctionnement : Ces débitmètres utilisent des champs électromagnétiques pour mesurer le débit d’eau. L’eau en mouvement (un liquide conducteur) génère une tension lorsqu’elle traverse le champ magnétique du débitmètre. Cette tension est directement proportionnelle au débit.
Pourquoi recommandé : Les débitmètres magnétiques sont très précis et fiables. Ils n’ont pas de pièces mobiles, ce qui minimise la maintenance et les rend idéaux pour mesurer à la fois l’eau propre et l’eau sale. Leur durabilité les rend également bien adaptés aux applications industrielles comme la gestion des eaux usées, où la qualité de l’eau peut varier. De plus, ils gèrent facilement les débits élevés, ce qui en fait un choix privilégié pour les systèmes d’approvisionnement en eau municipaux à grande échelle.
Débitmètres à ultrasons
- Fonctionnement : Les débitmètres à ultrasons utilisent des ondes sonores pour mesurer le débit d’eau. Dans les débitmètres à temps de transit, les ondes sonores sont envoyées à la fois en aval et en amont, et la différence de temps entre les deux est utilisée pour calculer le débit. Les débitmètres à ultrasons Doppler mesurent le décalage de fréquence causé par les ondes sonores se réfléchissant sur les particules dans l’eau.
Pourquoi recommandé : Ces débitmètres sont très précis, conviennent aux grandes canalisations et offrent des options d’installation non intrusive (modèles à pince). Les débitmètres à ultrasons sont également excellents pour mesurer le débit dans les systèmes d’eau potable, car ils ne nécessitent pas de contact direct avec l’eau, réduisant ainsi le risque de contamination. Ils sont privilégiés dans les industries où la flexibilité d’installation est cruciale et où une précision constante dans la mesure du débit est requise.

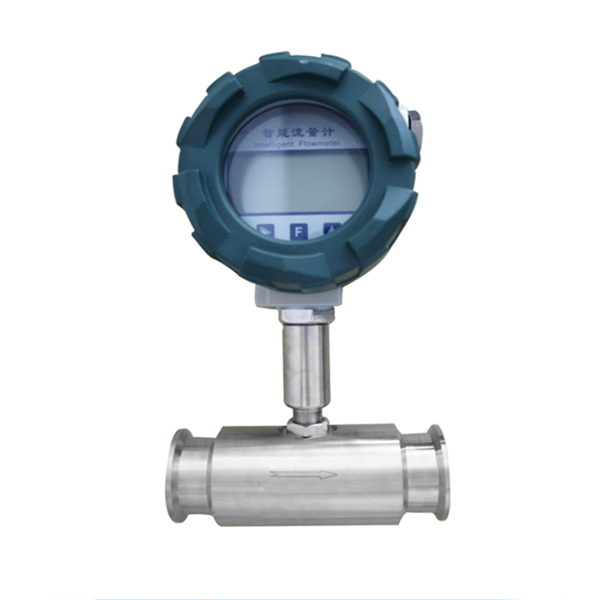

Débitmètres à turbine
- Fonctionnement : Les débitmètres à turbine reposent sur un rotor tournant placé dans le flux d’eau. La vitesse à laquelle le rotor tourne est proportionnelle au débit.
Pourquoi recommandé : Les débitmètres à turbine sont rentables et relativement simples à installer et à utiliser. Ils sont idéaux pour mesurer l’eau propre dans des conditions de débit constant, comme les systèmes d’approvisionnement en eau résidentielle ou les systèmes d’irrigation. Cependant, en raison de la présence de pièces mobiles, ils sont moins adaptés à l’eau sale ou corrosive, ce qui pourrait entraîner de l’usure.
Débitmètres à vortex
- Fonctionnement : Les débitmètres à vortex fonctionnent en plaçant un corps étranger dans le flux d’eau. Lorsque l’eau contourne ce corps, des tourbillons sont créés. La fréquence de ces tourbillons est mesurée et directement liée au débit.
Pourquoi recommandé : Les débitmètres à vortex sont durables et peuvent gérer une variété de fluides, y compris de l’eau contenant des impuretés. Ils n’ont pas de pièces mobiles, ce qui les rend moins exigeants en matière de maintenance que les débitmètres mécaniques. Les débitmètres à vortex sont souvent utilisés dans des environnements industriels où le débit d’eau fluctue ou lorsque l’eau contient des impuretés légères. Ils fonctionnent également bien sur une large gamme de températures et de pressions.
Débitmètres à déplacement positif (PD)
- Fonctionnement : Les débitmètres à déplacement positif fonctionnent en capturant une quantité fixe d’eau dans des compartiments, puis en comptant le nombre de fois que ces compartiments se remplissent et se vident pour déterminer le débit.
Pourquoi recommandé : Les débitmètres à déplacement positif sont très précis, ce qui les rend idéaux pour les systèmes de facturation où chaque goutte d’eau compte. Ils sont largement utilisés dans les compteurs d’eau résidentiels et commerciaux, en particulier dans les petites canalisations où les faibles débits sont courants. Leur conception mécanique nécessite de la maintenance, mais pour les petites applications, leur précision compense la nécessité d’un entretien occasionnel.
Débitmètres à pression différentielle (DP)
- Fonctionnement : Les débitmètres à pression différentielle mesurent la chute de pression à travers une restriction (comme une plaque d’orifice ou un tube Venturi) pour calculer le débit.
Pourquoi recommandé : Ces débitmètres sont robustes et peuvent gérer des débits et des pressions élevés. Bien qu’ils provoquent une légère perte de pression, ils sont fiables et couramment utilisés dans les grands réseaux de distribution d’eau ou les usines de traitement de l’eau, où la performance à long terme est essentielle. Ils sont également rentables pour les applications à grande échelle.
Choisir le bon débitmètre pour votre application
Étant donné les différents types de débitmètres, le choix du bon dépend de votre application spécifique et des conditions dans lesquelles vous mesurerez le débit d’eau. Voici un résumé rapide pour vous guider dans votre décision :
Pour les systèmes d’eau potable : optez pour des débitmètres à ultrasons ou à turbine. Les ultrasons sont plus chers, mais offrent une installation non intrusive, tandis que les turbines sont plus économiques pour les applications d’eau propre.
Pour les eaux usées ou l’eau sale : les débitmètres électromagnétiques (magmètres) ou à vortex sont les meilleurs. Les magmètres sont idéaux pour l’eau sale ou corrosive, tandis que les vortex peuvent gérer des fluides avec des impuretés modérées.
Pour une facturation précise : les débitmètres à déplacement positif offrent la plus grande précision à faibles débits, ce qui les rend parfaits pour les applications de facturation résidentielle ou commerciale.
Pour la mesure industrielle de l’eau : les débitmètres à vortex ou à pression différentielle fonctionnent bien dans les environnements industriels où les débits d’eau peuvent varier et où la durabilité est essentielle.
Pour les grands systèmes municipaux : les débitmètres électromagnétiques ou à pression différentielle sont adaptés aux grandes canalisations et aux débits élevés typiques des réseaux de distribution municipaux.
Choisir le bon débitmètre d’eau implique de trouver le bon équilibre entre la précision, les contraintes d’installation, la qualité de l’eau et le budget. Les débitmètres électromagnétiques se distinguent comme le choix le plus polyvalent pour l’eau propre et sale, tandis que les débitmètres à ultrasons et à déplacement positif excellent dans des scénarios spécifiques comme les installations non intrusives et les systèmes de facturation très précis. En comprenant les exigences uniques de votre système d’eau, vous pouvez choisir le débitmètre le mieux adapté pour optimiser les performances et assurer une fiabilité à long terme.
