Comment Choisir un Débitmètre de Gaz

Dans des industries allant du pétrole et du gaz à la santé et à la surveillance environnementale, les débitmètre de gaz jouent un rôle crucial dans la mesure et le contrôle précis du débit de gaz. Ces dispositifs sont conçus pour mesurer le débit des gaz dans des pipelines ou des systèmes ouverts, aidant ainsi à optimiser les processus, garantir la sécurité et respecter les normes réglementaires. Dans ce guide complet, nous allons explorer ce que sont les débitmètres de gaz, les types de gaz qu’ils mesurent, les différents types de débitmètres de gaz, leurs applications, ainsi que les avantages et les limitations de chaque type.

Qu’est-ce qu’un Débitmètre de Gaz ?

Un débitmètre de gaz est un instrument utilisé pour mesurer le volume, la masse ou la vitesse d’un gaz circulant dans un pipeline ou un système ouvert. Une mesure précise du débit de gaz est essentielle dans de nombreuses industries pour surveiller et contrôler les processus, détecter les fuites, réduire les déchets et garantir la conformité aux normes environnementales et de sécurité.

Les débitmètres de gaz fonctionnent selon différents principes de mesure, tels que la pression différentielle, la conductivité thermique, les ondes ultrasonores ou l’émission de vortex. Le choix d’un débitmètre de gaz dépend de facteurs tels que le type de gaz, le débit, la pression, la température et la précision requise.

Types de Gaz Courants Mesurés dans Différentes Industries

Les débitmètres de gaz sont des instruments polyvalents utilisés pour mesurer une grande variété de gaz dans diverses industries. Voici quelques exemples courants :

1. Gaz Naturel :
   • Industrie : Énergie, services publics.
   • Objectif : Distribution, facturation et surveillance de la combustion dans les centrales électriques.
2. Air Comprimé :
   • Industrie : Fabrication, automobile.
   • Objectif : Surveillance des outils pneumatiques, des systèmes pneumatiques et des compresseurs.
3. Oxygène (O₂) :
   • Industrie : Santé, soudage industriel.
   • Objectif : Fourniture d’oxygène médical, contrôle des processus de soudage.
4. Dioxyde de Carbone (CO₂) :
   • Industrie : Boissons, agriculture, environnement.
   • Objectif : Carbonatation des boissons, surveillance des serres, mesure des émissions.
5. Vapeur :
   • Industrie : Production d’énergie, transformation alimentaire.
   • Objectif : Transfert d’énergie, stérilisation et cuisson.
6. Hydrogène (H₂) :
   • Industrie : Piles à hydrogène, production chimique.
   • Objectif : Applications énergétiques, production d’ammoniac et de méthanol.
7. Azote (N₂) :
   • Industrie : Emballage alimentaire, fabrication d’électronique.
   • Objectif : Gaz inerte pour la conservation et les environnements protecteurs.
8. Biogaz :
   • Industrie : Gestion des déchets, énergie renouvelable.
   • Objectif : Surveillance de la production dans les digesteurs anaérobies et applications de carburant.

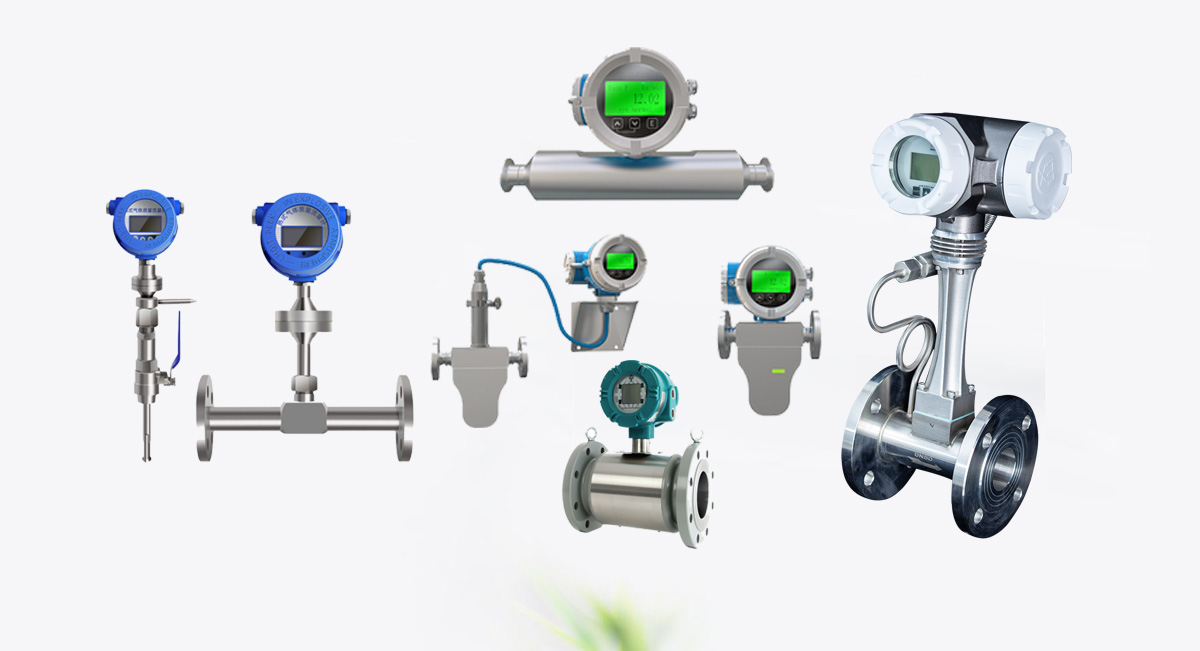

Types de Débitmètres de Gaz

Il existe différents types de débitmètres de gaz, chacun ayant ses avantages et ses limitations uniques. Voici les types les plus courants :

1. Débitmètres à Masse Thermique

Avantages :

• Mesure directe du débit massique (pas besoin de compensation pour la température ou la pression).
• Très précis pour les applications à faible débit.
• Convient à divers gaz, y compris l’air, l’azote et le gaz naturel.

Limitations :

• Limité aux gaz propres et secs (l’humidité ou les particules peuvent affecter la précision).
• Sensible aux changements de composition du gaz.

Fonctionnement :

• Mesurent le transfert de chaleur entre un capteur chauffé et le flux de gaz, ce qui correspond au débit massique.

Applications :

• Systèmes CVC, surveillance des émissions environnementales et contrôle des processus.

2. Débitmètres à Masse Coriolis

Avantages :

• Extrêmement précis et fiable.
• Mesure directement le débit massique, sans besoin de compensation pour la température ou la pression.
• Convient aux débits faibles et élevés.

Limitations :

• Chute de pression importante pour les applications à fort débit.
• Coût initial élevé.

Fonctionnement :

• Utilisent les forces de Coriolis pour mesurer le débit massique des gaz.

Applications :

• Mesure de gaz de grande valeur, systèmes de carburant à hydrogène et oxygène médical.

3. Débitmètres à Pression Différentielle

Avantages :

• Convient à une large gamme de gaz.
• Rentable pour les applications à haute pression et haute température.
• Conception simple et facile à installer.

Limitations :

• Entretien régulier nécessaire pour éviter les obstructions.
• La chute de pression peut réduire l’efficacité.
• Précision limitée par rapport aux débitmètres avancés.

Fonctionnement :

• Mesurent la chute de pression à travers une restriction (par exemple, une plaque d’orifice, un tube de Venturi) dans le chemin du flux.

Applications :

• Distribution de gaz naturel, mesure du débit de vapeur et systèmes d’air comprimé.

4. Débitmètres à Vortex

Avantages :

• Pas de pièces mobiles, réduisant les besoins d’entretien.
• Convient à une large gamme de températures et de pressions.
• Précis pour les débits moyens à élevés.

Limitations :

• Sensible aux vibrations et aux interférences de bruit.
• Pas idéal pour les faibles débits ou les gaz contenant de grandes particules.

Fonctionnement :

• Mesurent la fréquence des vortex créés par un corps solide placé dans le flux de gaz.

Applications :

• Mesure de vapeur, surveillance du flux de gaz industriel et systèmes CVC.

5. Débitmètres Ultrasoniques

Avantages :

• Non-intrusif (modèles à pince disponibles).
• Très précis et adaptés aux grands pipelines.
• Pas de pièces mobiles, ce qui minimise l’entretien.

Limitations :

• Sensible aux changements de température et de pression.
• Coûteux par rapport à d’autres types.

Fonctionnement :

• Utilisent des ondes sonores pour mesurer la vitesse du gaz. Les débitmètres à temps de transit mesurent la différence de temps des ondes sonores circulant dans et contre le flux, tandis que les débitmètres Doppler mesurent les décalages de fréquence causés par les particules de gaz.

Applications :

• Pipelines de gaz naturel, surveillance du biogaz et gaz industriels.

6. Rotamètres (Débitmètres à Zone Variable)

Avantages :

• Conception simple et rentabilité.
• Facile à installer et à utiliser.
• Pas besoin de source d’alimentation.

Limitations :

• Doit être installé verticalement.
• Précision et portée limitées.

Fonctionnement :

• Mesurent le débit en fonction de la position verticale d’un flotteur à l’intérieur d’un tube conique.

Applications :

• Mesures de gaz en laboratoire et surveillance du flux dans les applications médicales.

Applications des Débitmètres de Gaz

Les débitmètres de gaz sont essentiels dans de nombreuses industries pour diverses applications :

1. Énergie et Services Publics

• Surveillance du flux de gaz naturel dans les réseaux de distribution.
• Mesure du flux de vapeur dans les centrales électriques pour l’efficacité énergétique.

2. Fabrication et Industrie

• Gestion des systèmes d’air comprimé dans les usines.
• Surveillance du flux de gaz dans les processus chimiques.

3. Santé

• Régulation du flux d’oxygène pour les patients dans les hôpitaux.
• Contrôle des mélanges de gaz médicaux dans les équipements d’anesthésie.

4. Surveillance Environnementale

• Mesure des émissions de CO₂ et d’autres gaz pour garantir la conformité réglementaire.
• Surveillance du méthane ou du biogaz dans les installations de traitement des déchets.

5. Alimentation et Boissons

• Carbonatation des boissons à l’aide du CO₂.
• Assurer le flux de gaz inerte (par exemple, l’azote) dans les processus d’emballage.

6. Énergie Renouvelable

• Mesure du flux d’hydrogène dans les systèmes de piles à combustible.
• Surveillance de la production de biogaz dans les digesteurs anaérobies.

Comment Choisir le Bon Débitmètre de Gaz

Le choix du bon débitmètre de gaz dépend de plusieurs facteurs :

1. Type de Gaz : Déterminez si le gaz est propre, corrosif ou contient des particules.
2. Plage de Débit : Assurez-vous que le débitmètre peut gérer la plage du débit prévu pour votre application.
3. Température et Pression : Choisissez un débitmètre capable de résister aux conditions de température et de pression de votre système. Certains débitmètres sont conçus pour des environnements extrêmes.
4. Précision : La précision requise dépend de votre application. Les processus industriels critiques ou les réglementations environnementales peuvent exiger une précision plus élevée.
5. Facilité d’Installation et d’Entretien : Certains débitmètres nécessitent des installations complexes ou des maintenances régulières, tandis que d’autres sont conçus pour être faciles à installer et à entretenir.
6. Coût : Le prix peut varier considérablement en fonction du type de débitmètre et de ses caractéristiques. Il est important de trouver un équilibre entre le coût et la performance.
7. Conformité aux Normes : Assurez-vous que le débitmètre respecte les normes et certifications pertinentes pour votre industrie, telles que les normes ISO, ATEX (pour les environnements explosifs), ou les exigences locales en matière de sécurité et d’environnement.

Les débitmètres de gaz sont des outils essentiels pour garantir l’efficacité, la sécurité et la conformité dans de nombreuses industries. En choisissant le bon type de débitmètre en fonction de vos besoins spécifiques, vous pouvez optimiser vos processus, minimiser les erreurs de mesure et améliorer la productivité. Que ce soit pour mesurer le flux de gaz naturel, d’oxygène ou d’autres gaz industriels, il est crucial de comprendre les différents types de débitmètres de gaz et leurs applications. Prenez le temps de considérer vos besoins et consultez des experts pour faire le meilleur choix pour votre application.
