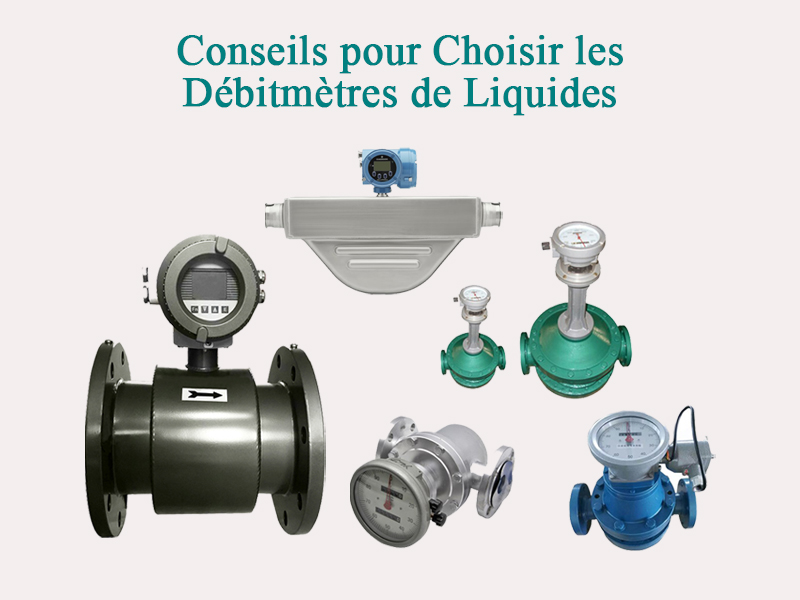

Conseils pour Choisir les Débitmètres de Liquides

Qu’est-ce qu’un débitmètre de liquide ?

Un débitmètre de liquide est un dispositif utilisé pour mesurer le débit d’un liquide dans une conduite ou un conduit. Il permet de quantifier la quantité de liquide qui traverse un système, garantissant un contrôle précis, une surveillance et une optimisation des processus industriels. Les débitmètres de liquide sont largement utilisés dans des industries telles que le traitement de l’eau, le pétrole et le gaz, l’alimentation et les boissons, le traitement chimique et les produits pharmaceutiques.

Les débitmètres mesurent soit le débit volumétrique (le volume de liquide passant par unité de temps), soit le débit massique (la masse de liquide passant par unité de temps). Le type de liquide, ses propriétés (telles que la viscosité ou la température) et les exigences spécifiques de l’application déterminent le type de débitmètre le plus approprié.

Les débitmètres sont essentiels pour maintenir l’efficacité, réduire le gaspillage et assurer un contrôle précis du débit de liquide dans diverses opérations industrielles et commerciales. Avec de nombreux types de liquides et de technologies de débitmètres disponibles, choisir le bon est crucial pour obtenir des mesures précises.

Types de liquides

Différents liquides ont des propriétés uniques qui affectent leur écoulement à travers un pipeline. Comprendre la nature du liquide est essentiel pour déterminer quel débitmètre utiliser. Voici quelques types de liquides courants et leurs principales caractéristiques :

1. Eau : L’un des liquides les plus couramment mesurés, l’eau est généralement facile à manipuler mais peut varier en température, pression et pureté. Elle peut être propre (eau potable), contaminée (eaux usées) ou traitée pour des usages spécifiques.
2. Liquides visqueux : Les huiles, sirops et autres liquides épais appartiennent à cette catégorie. Ces liquides s’écoulent souvent plus lentement et peuvent nécessiter des débitmètres spécialisés pour tenir compte de leur viscosité élevée.
3. Produits chimiques : Les produits chimiques peuvent varier considérablement en termes de viscosité, de corrosivité et de réactivité. Le choix du bon débitmètre pour les produits chimiques nécessite souvent la sélection de matériaux capables de résister aux propriétés corrosives du produit chimique.
4. Boues : Une boue est un mélange de liquides et de solides, comme la boue, le béton ou la pulpe. Les boues peuvent être très abrasives et risquent de boucher ou d’endommager certains débitmètres.
5. Hydrocarbures : Le pétrole brut, les produits pétroliers raffinés et les liquides de gaz naturel sont généralement mesurés dans l’industrie pétrolière et gazière. Ces liquides peuvent avoir des viscosités, des densités et des débits variables.
6. Liquides alimentaires et boissons : Dans l’industrie alimentaire et des boissons, les liquides incluent des produits comme le lait, la bière, les jus, les sirops et les huiles de cuisson. Ces liquides nécessitent des débitmètres qui respectent des normes d’hygiène, sont faciles à nettoyer et peuvent gérer une gamme de viscosités sans contaminer le produit.

Facteurs à considérer lors du choix d’un débitmètres de liquides

Avant de sélectionner des débitmètres de liquide, il est essentiel d’évaluer les besoins spécifiques de votre application et les propriétés du liquide mesuré. Voici les principaux facteurs à prendre en compte :

• Viscosité: La viscosité fait référence à l’épaisseur d’un liquide et à sa résistance à l’écoulement. Les liquides à haute viscosité, comme les huiles et les sirops, s’écoulent plus lentement et nécessitent des débitmètres capables de gérer des fluides épais et à faible vitesse. Les débitmètres à déplacement positif ou Coriolis sont généralement mieux adaptés aux liquides à haute viscosité.

• Débit: La plage de débit requise est un facteur critique dans le choix du bon débitmètre. Certains débitmètres, comme les débitmètres à turbine, sont idéaux pour des conditions de débit élevé, tandis que d’autres, comme les débitmètres à masse thermique, fonctionnent mieux à des débits plus faibles. S’assurer que le débitmètre peut mesurer avec précision dans la plage de débit souhaitée est essentiel.

• Conductivité: Certains débitmètres, comme les débitmètres électromagnétiques (mag), ne fonctionnent qu’avec des liquides conducteurs (c’est-à-dire des liquides capables de transporter une charge électrique). Pour les liquides non conducteurs, comme les hydrocarbures, un autre type de débitmètre, tel qu’un débitmètre à ultrasons ou à déplacement positif, est nécessaire.

• Corrosivité: Si le liquide est chimiquement réactif ou corrosif, il est essentiel de choisir un débitmètre avec des matériaux capables de résister à la dégradation. Les processus chimiques nécessitent souvent des débitmètres fabriqués à partir de matériaux résistants à la corrosion, comme l’acier inoxydable ou des revêtements spéciaux comme le PTFE.

• Contenu particulaire: Certains liquides contiennent des particules solides ou des sédiments (par exemple, des boues ou des eaux usées). Les débitmètres conçus pour les liquides propres peuvent ne pas fonctionner correctement dans ces conditions, entraînant des obstructions ou des mesures inexactes. Dans de tels cas, les débitmètres magnétiques, vortex ou à ultrasons sont plus appropriés, car ils peuvent gérer des liquides contenant des particules.

• Température et pression: Les conditions de température ou de pression extrêmes peuvent affecter les performances d’un débitmètre. Certains débitmètres, comme les débitmètres Coriolis ou magnétiques, sont plus adaptés aux environnements à haute température et haute pression, tandis que d’autres peuvent se détériorer ou perdre en précision.

• Exigences en matière de précision et de fiabilité: La précision requise dépend de l’application. Par exemple, les applications impliquant la facturation, le transfert de propriété ou la conformité réglementaire nécessiteront des débitmètres très précis, tels que les débitmètres Coriolis ou à déplacement positif. D’autres applications, comme la surveillance générale, peuvent tolérer des niveaux de précision plus faibles.

• Normes d’hygiène pour les applications alimentaires et boissons: Dans les industries alimentaires et des boissons, les débitmètres doivent respecter des normes sanitaires strictes pour éviter la contamination. Les débitmètres doivent être fabriqués à partir de matériaux de qualité alimentaire, tels que l’acier inoxydable, et être conçus pour un nettoyage facile (CIP/SIP). Les débitmètres non intrusifs ou sans contact sont souvent préférés pour éviter la contamination et simplifier les processus de nettoyage.

Débitmètres recommandés pour différents types de liquides

Voici les types de débitmètres les plus recommandés pour divers liquides, ainsi que leurs avantages, inconvénients et raisons pour lesquelles ils sont recommandés.

1. Débitmètres électromagnétiques (Magnétiques)

Idéal pour : Eau, eaux usées, boues et liquides conducteurs.

Fonctionnement : Les débitmètres électromagnétiques (débitmètres magnétiques) fonctionnent en générant un champ magnétique et en mesurant la tension produite lorsqu’un liquide conducteur le traverse. La tension est proportionnelle au débit.

Pourquoi recommandé : Les débitmètres magnétiques sont très fiables et polyvalents, ce qui les rend idéaux pour mesurer l’eau, les eaux usées et les boues. Leur durabilité et leur capacité à gérer des liquides contaminés ou chargés de particules sans se boucher les rendent bien adaptés aux systèmes d’eau industriels et municipaux.

Avantages :

• Très précis pour les liquides conducteurs.
• Aucune pièce mobile, ce qui entraîne peu d’entretien.
• Convient aux liquides sales ou contaminés, y compris les boues et les eaux usées.
• Disponible en conceptions hygiéniques, répondant aux normes sanitaires strictes pour les applications alimentaires et boissons.

Inconvénients :

• Ne fonctionne qu’avec des liquides conducteurs, inadapté aux hydrocarbures ou aux produits chimiques non conducteurs.

2. Débitmètres Coriolis

Idéal pour : Liquides à haute viscosité, produits chimiques, hydrocarbures et applications critiques nécessitant une mesure du débit massique.

Fonctionnement : Les débitmètres Coriolis mesurent le débit massique en détectant l’effet Coriolis, qui se produit lorsque le fluide passe à travers des tubes vibrants. Le débitmètre mesure le décalage de phase causé par la masse du fluide, permettant des lectures précises du débit massique.

Pourquoi recommandé : Les débitmètres Coriolis sont extrêmement précis et peuvent gérer une grande variété de liquides, ce qui les rend idéaux pour les industries nécessitant une grande précision, telles que l’industrie pétrolière, chimique et alimentaire. Leur capacité à mesurer directement le débit massique garantit une facturation précise, la conformité réglementaire et le contrôle des processus.

Avantages :

• Extrêmement précis, adapté aux applications critiques telles que le transfert de propriété ou le traitement chimique.
• Mesure directement le débit massique, indépendamment de la température, de la pression ou de la densité du fluide.
• Peut gérer une large gamme de viscosités et de conditions d’écoulement.

Inconvénients :

• Coûteux, en raison des technologies avancées et des composants de haute précision.

3. Débitmètres à ultrasons

Idéal pour : Eau propre, huiles, produits chimiques non conducteurs et applications nécessitant une installation non intrusive.

Fonctionnement : Les débitmètres à ultrasons utilisent des ondes sonores pour mesurer la vitesse du liquide. Les débitmètres à ultrasons en temps de transit mesurent la différence de temps entre les ondes sonores envoyées en amont et en aval pour calculer le débit.

Pourquoi recommandé : Les débitmètres à ultrasons sont idéaux pour les applications nécessitant une mesure non intrusive, telles que les grandes canalisations ou les situations où les temps d’arrêt sont coûteux. Leur polyvalence avec de l’eau propre et des liquides non conducteurs en fait une option fiable pour les utilisations industrielles et commerciales.

Avantages :

• Options d’installation non intrusives, telles que les modèles à pince, permettant une mesure sans couper la conduite ni interrompre le flux.
• Aucune pièce mobile, réduisant les besoins en entretien.
• Convient aux liquides non conducteurs, y compris les huiles et certains produits chimiques.

Inconvénients :

• Les performances sont affectées par la pureté du liquide et les variations de température.
• Moins efficace pour les liquides contenant des bulles d’air ou des particules, qui peuvent déformer les ondes sonores.
• Coûteux, surtout pour les installations de grandes canalisations.

4. Débitmètres à déplacement positif (PD)

Idéal pour : Liquides à haute viscosité comme les huiles, sirops, carburants et liquides dans les applications alimentaires et de boissons nécessitant une grande précision et des normes hygiéniques.

Fonctionnement : Les débitmètres à déplacement positif capturent un volume spécifique de liquide dans des chambres et comptent le nombre de fois que les chambres sont remplies et vidées pour calculer le débit. Ces débitmètres sont idéaux pour les liquides à haute viscosité et les applications nécessitant une précision.

Pourquoi recommandé : Les débitmètres à déplacement positif sont largement utilisés dans les industries manipulant des liquides à haute viscosité comme les huiles, sirops et carburants. Dans l’industrie alimentaire et des boissons, ils excellent dans les applications nécessitant des conceptions hygiéniques et des mesures de débit précises, telles que le remplissage, le dosage et le lotage. Leur précision, leur fiabilité et leurs options hygiéniques les rendent bien adaptés aux produits laitiers, jus, sauces et sirops.

Avantages :

• Très précis pour les liquides à faible débit et à haute viscosité.
• Convient aux liquides non conducteurs, y compris les huiles, carburants et produits alimentaires à haute viscosité comme les sirops.

Inconvénients :

• Typiquement plus volumineux et plus complexes que les conceptions de débitmètres plus simples, augmentant les exigences d’installation.
• Les composants mécaniques nécessitent un entretien régulier en raison de l’usure.
• Pas idéal pour les débits élevés ou les liquides contenant des particules solides, qui peuvent provoquer des dommages ou des obstructions.

5. Débitmètres à vortex

Idéal pour : Liquides propres à faible viscosité, vapeur et certains produits chimiques.

Fonctionnement : Les débitmètres à vortex fonctionnent en plaçant un corps non profilé dans le flux du liquide. Lorsque le liquide s’écoule autour du corps, des tourbillons sont générés, et la fréquence de ces tourbillons est proportionnelle au débit.

Pourquoi recommandé : Les débitmètres à vortex sont particulièrement utiles pour les liquides propres à faible viscosité et les environnements à haute température ou pression. Ils sont couramment utilisés dans l’industrie alimentaire et des boissons pour des applications où de la vapeur propre ou des liquides à faible viscosité sont utilisés dans le processus de production. Leurs options de conception hygiénique les rendent adaptés aux applications comme la stérilisation à la vapeur et les processus contrôlés par la température dans la production alimentaire.

Avantages :

• Aucune pièce mobile, ce qui réduit les besoins en entretien.
• Convient aux applications à haute température et haute pression.
• Peut mesurer une large gamme de fluides, y compris les liquides, les gaz et la vapeur.

Inconvénients :

• Pas idéal pour les liquides à haute viscosité ou les boues, car ils peuvent perturber la formation de vortex.
• Moins précis pour les débits faibles et les liquides visqueux.
• Peut être affecté par les turbulences et les vibrations, entraînant des mesures inexactes.

6. Débitmètres à turbine

Idéal pour : Liquides à faible viscosité comme l’eau, les carburants et les huiles à faible viscosité, ainsi que certaines applications alimentaires et de boissons.

Fonctionnement : Les débitmètres à turbine utilisent un rotor qui tourne en proportion de la vitesse du liquide qui le traverse. Lorsque le liquide traverse le débitmètre, la vitesse de rotation des pales de la turbine est mesurée et convertie en débit.

Pourquoi recommandé : Les débitmètres à turbine sont largement utilisés dans les industries où des liquides propres à faible viscosité comme l’eau, les carburants et les huiles hydrauliques sont mesurés. Dans les applications alimentaires et de boissons, les débitmètres à turbine sanitaires sont utilisés pour mesurer des liquides à faible viscosité comme les jus, la bière et les produits laitiers. Leur accessibilité et leur polyvalence en font un choix populaire dans les milieux commerciaux et industriels.

Avantages :

• Bonne précision pour les liquides à faible viscosité et les débits élevés.
• Rentable pour les applications où une précision élevée n’est pas nécessaire.
• Large plage de débit, ce qui le rend adapté aux débits faibles et élevés.

Inconvénients :

• Pas adapté aux liquides à haute viscosité, car le rotor peut ne pas tourner efficacement.
• Les pièces mobiles peuvent s’user avec le temps, surtout dans les liquides sales ou visqueux, nécessitant un entretien régulier.
• Moins précis pour les faibles débits ou les liquides avec des conditions de débit fluctuantes.

Comment choisir le bon débitmètre de liquide

Sélectionner le bon débitmètre de liquide pour votre application est une décision cruciale qui peut avoir un impact significatif sur l’efficacité, la précision et la fiabilité de vos processus. Pour faire le meilleur choix, suivez ces étapes :

1. Comprenez votre liquide : Analysez les propriétés du liquide que vous devez mesurer, y compris sa viscosité, sa conductivité, sa température et sa pression.
2. Définissez vos exigences : Déterminez la précision requise, la plage de débit et toutes les normes ou réglementations spécifiques de l’industrie que vous devez respecter.
3. Prenez en compte vos conditions de fonctionnement : Tenez compte de facteurs tels que la température, la pression et la présence de particules ou de bulles d’air dans le liquide.
4. Évaluez les contraintes d’installation : Considérez l’espace disponible, la configuration des tuyaux et l’accessibilité pour l’entretien lors du choix d’un type de débitmètre.
5. Évaluez les coûts à long terme : Ne vous limitez pas au prix d’achat initial et tenez compte des facteurs tels que les exigences de maintenance, la consommation d’énergie et la durée de vie prévue du débitmètre.
6. Consultez des experts : Contactez des fabricants de débitmètres ou des professionnels expérimentés qui peuvent vous fournir des conseils en fonction de vos besoins spécifiques.
7. Pensez aux besoins futurs : Choisissez un débitmètre capable de s’adapter à des changements potentiels dans votre processus ou à une expansion de vos opérations.

N’oubliez pas qu’il n’existe pas de solution unique pour les débitmètres de liquide. Chaque application a ses propres défis et exigences. En considérant soigneusement les facteurs discutés dans ce guide et en tirant parti des avantages des différents types de débitmètres, vous pourrez choisir le débitmètre le plus approprié pour vos besoins spécifiques.

Voici un résumé des meilleurs débitmètres pour différents types de liquides et d’applications :

• Pour l’eau, les eaux usées et les boues : Choisissez des débitmètres électromagnétiques (mag), qui offrent une grande précision et une durabilité dans des environnements difficiles.
• Pour les liquides à haute viscosité comme les huiles et les sirops : Les débitmètres à déplacement positif offrent une grande précision et sont adaptés aux conditions de faible débit.
• Pour les applications critiques nécessitant une mesure du débit massique : Optez pour des débitmètres Coriolis, qui offrent une précision extrême et sont polyvalents pour une large gamme de viscosités de liquides.
• Pour les liquides propres à faible viscosité comme l’eau et les carburants : Les débitmètres à turbine offrent une solution rentable pour mesurer les liquides à faible viscosité à des débits élevés.
• Pour des installations non intrusives ou des liquides non conducteurs : Pensez aux débitmètres à ultrasons, surtout lorsque la flexibilité d’installation et l’absence d’entretien sont des priorités.
• Pour les applications alimentaires et boissons : Sélectionnez des débitmètres conçus pour respecter les normes d’hygiène. Les débitmètres à déplacement positif, à turbine et Coriolis avec des conceptions hygiéniques sont idéaux pour manipuler des liquides comme le lait, les jus, les sirops et la bière.

En choisissant avec soin le débitmètre adapté à votre application et en tenant compte des spécificités des liquides et des conditions d’utilisation, vous pouvez améliorer l’efficacité, assurer la conformité et optimiser la performance de vos processus.
