La mesure de débit est un aspect crucial de nombreux processus industriels, et les débitmètres à vortex sont devenus un choix populaire pour une large gamme d’applications. Ce guide fournira une compréhension approfondie des débitmètres à vortex, y compris leurs principes de fonctionnement, types, avantages, limitations et diverses applications.
Voici un article sur les débitmètres électromagnétiques si cela vous intéresse.
Table of Contents
Qu’est-ce qu’un Débitmètre à Vortex ?

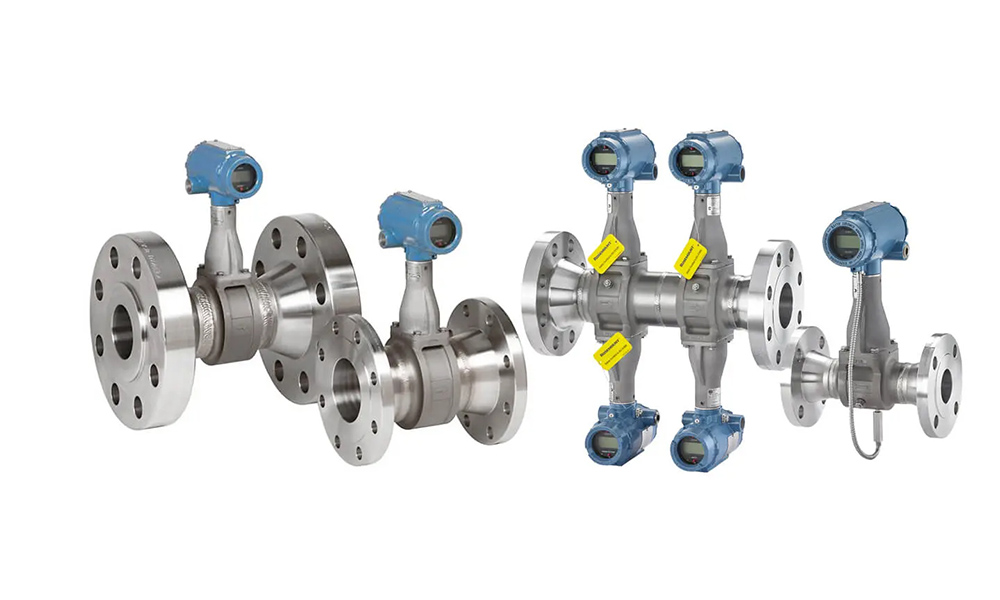

Un débitmètre à vortex est un type d’appareil de mesure de débit volumétrique des fluides, tels que les liquides, les gaz et la vapeur, en détectant les vortex générés par un corps non profilé inséré dans le flux. Ces débitmètres sont connus pour leur précision, leur fiabilité et leur capacité à mesurer une large gamme de débits, ce qui les rend adaptés à diverses industries, notamment le pétrole et le gaz, le traitement chimique, la gestion de l’eau et des eaux usées, et la production d’énergie.
Principes de Fonctionnement des Débitmètres à Vortex
Le fonctionnement d’un débitmètre vortex est basé sur le phénomène connu sous le nom d’effet von Kármán. Lorsqu’un fluide passe devant un corps non profilé — un objet non profilé — des vortex sont générés alternativement de chaque côté du corps. Ces vortex forment un motif répétitif connu sous le nom de rue de vortex de Kármán. La fréquence à laquelle ces vortex sont générés est directement proportionnelle à la vitesse d’écoulement du fluide.
La relation fondamentale entre la fréquence de formation des vortex (f), la vitesse du fluide (V) et les caractéristiques du corps non profilé est donnée par le nombre de Strouhal (St) :
En mesurant la fréquence de formation des vortex, le débitmètre calcule la vitesse du fluide. En multipliant cette vitesse par la section transversale de la conduite, on obtient le débit volumétrique. La plupart des débitmètres vortex utilisent des capteurs piézoélectriques, capacitifs ou à ultrasons pour détecter les oscillations de pression causées par le passage des vortex.
Types de Débitmètres Vortex
Les débitmètres vortex peuvent être classés en plusieurs types en fonction de leur conception, installation et caractéristiques spécifiques. Voici les types les plus courants :
Débitmètres Vortex en Ligne :
Ce sont les types de débitmètres vortex les plus courants, où le débitmètre est installé directement dans la canalisation. Le corps non profilé et les capteurs sont intégrés dans le corps du débitmètre, qui est dimensionné pour s’adapter à un diamètre de canalisation spécifique. Ils sont adaptés aux mesures de débit précises dans les petites et grandes conduites.
Débitmètres Vortex à Insertion :
Les débitmètres vortex à insertion ont une conception à sonde où le corps non profilé et le capteur sont insérés dans la canalisation à travers une petite ouverture. Ces débitmètres sont généralement utilisés pour les grandes canalisations où l’installation d’un débitmètre en ligne serait peu pratique ou coûteuse. Ils sont rentables et adaptés pour mesurer le débit dans de grandes conduites avec une large gamme de diamètres.
Débitmètres Vortex à Pince :
Ce sont des débitmètres vortex non intrusifs qui sont fixés à l’extérieur de la conduite. Ils utilisent des capteurs à ultrasons pour détecter la formation des vortex et sont idéaux pour les applications où le flux ne peut pas être interrompu ou lorsque le matériau de la conduite ne peut pas être pénétré. Ils sont couramment utilisés dans les configurations de mesure de débit temporaires ou lors de la modernisation de systèmes existants.
Avantages des Débitmètres Vortex
Les débitmètres vortex offrent plusieurs avantages qui en font un choix privilégié dans de nombreuses applications industrielles :
- Polyvalence : Les débitmètres vortex peuvent mesurer le débit de liquides, de gaz et de vapeur, ce qui les rend polyvalents pour diverses applications.
- Haute Précision et Répétabilité : Ces débitmètres fournissent des mesures de débit précises et répétables avec un minimum de dérive au fil du temps, ce qui les rend fiables pour les processus critiques.
- Faible Maintenance : Sans pièces mobiles, les débitmètres vortex nécessitent moins de maintenance par rapport à d’autres débitmètres comme les débitmètres à turbine ou à déplacement positif. Cela réduit également le risque d’usure, augmentant ainsi leur durée de vie.
- Large Gamme de Débits : Les débitmètres vortex sont capables de mesurer une large gamme de débits, des faibles aux hautes vitesses, ce qui les rend adaptés aux différentes exigences industrielles.
- Insensibilité aux Propriétés du Fluide : La précision de mesure des débitmètres vortex n’est pas significativement affectée par les changements de propriétés du fluide, comme la viscosité, la densité ou la température, ce qui les rend robustes pour des conditions de processus variables.
- Adaptés aux Applications à Haute Température et Haute Pression : De nombreux débitmètres vortex sont conçus pour résister à des températures et des pressions élevées, ce qui les rend idéaux pour les applications impliquant de la vapeur et des fluides chauds.
Limites des Débitmètres Vortex
Malgré leurs nombreux avantages, les débitmètres vortex présentent certaines limitations qui doivent être prises en compte lors de leur sélection pour une application spécifique :
- Exigences de Débit Minimum : Les débitmètres vortex ont un seuil de débit minimum en dessous duquel ils ne peuvent pas mesurer le débit avec précision. Cela les rend inadaptés pour des débits très faibles ou des applications où le flux peut être intermittent ou extrêmement faible.
- Sensibilité aux Vibrations : Ces débitmètres peuvent être sensibles aux vibrations de la conduite, ce qui peut provoquer des erreurs de mesure du débit. Une installation et un support appropriés sont nécessaires pour minimiser l’impact des vibrations.
- Chute de Pression : La présence d’un corps non profilé dans le flux crée une chute de pression, ce qui peut poser problème dans certaines applications. Cette chute de pression est généralement faible mais doit être prise en compte dans les systèmes sensibles aux pertes de pression.
- Exigences de Conduite Droite : Pour obtenir des mesures précises, les débitmètres vortex nécessitent une certaine longueur de conduite droite en amont et en aval du débitmètre. Cela peut limiter leur installation dans les espaces où des tronçons de conduite droite ne sont pas disponibles.
- Non Adaptés aux Fluides de Haute Viscosité : Les débitmètres vortex ne sont pas idéaux pour mesurer le débit de fluides à haute viscosité, car la formation de vortex est entravée par la haute viscosité, entraînant des mesures inexactes.
Applications des Débitmètres Vortex
Les débitmètres vortex sont utilisés dans une large gamme d’industries en raison de leur polyvalence et de leur fiabilité. Quelques applications courantes incluent :
- Industrie du Pétrole et du Gaz : Les débitmètres vortex sont largement utilisés dans l’industrie pétrolière et gazière pour mesurer le débit de gaz naturel, de vapeur et de liquides dans divers processus. Ils sont particulièrement utiles pour mesurer le débit de vapeur dans les processus de récupération assistée du pétrole.
- Industrie Chimique et Pétrochimique : Dans les usines chimiques, les débitmètres vortex sont utilisés pour la mesure de débit de divers produits chimiques, gaz et liquides. Leur robustesse et leur compatibilité avec différents types de fluides en font un excellent choix pour ces applications.
- Gestion de l’Eau et des Eaux Usées : Les débitmètres vortex sont couramment utilisés dans les stations de traitement de l’eau et des eaux usées pour mesurer le débit d’eau, de boues et d’autres liquides. Ils sont particulièrement utiles pour surveiller le débit dans les grandes canalisations et les canaux ouverts.
- HVAC et Automatisation des Bâtiments : Dans les systèmes de chauffage, ventilation et climatisation (CVC), les débitmètres vortex sont utilisés pour mesurer le débit d’eau, de vapeur et d’air pour une gestion énergétique efficace et l’optimisation du système.
- Production d’Énergie : Les débitmètres vortex sont largement utilisés dans les centrales électriques pour mesurer le débit de vapeur et d’eau de refroidissement, ainsi que de gaz naturel dans les turbines et les chaudières. Ils sont particulièrement efficaces dans les applications à haute température et haute pression.
- Industrie Alimentaire et des Boissons : Dans l’industrie alimentaire et des boissons, les débitmètres vortex sont utilisés pour mesurer le débit de liquides tels que l’eau, les jus et autres fluides. Ils sont privilégiés pour leurs conceptions sanitaires et leur compatibilité avec les processus de nettoyage en place (CIP).
- Industrie Pharmaceutique : Les débitmètres vortex sont utilisés pour mesurer le débit de divers liquides et gaz dans les processus de fabrication pharmaceutique. Leur précision et leur fiabilité permettent de maintenir un contrôle précis du flux de fluides dans des applications critiques.
Les débitmètres vortex sont un outil précieux dans les applications industrielles modernes en raison de leur polyvalence, de leur précision et de leur fiabilité. Avec la capacité de mesurer le débit de liquides, de gaz et de vapeur, ils offrent une gamme d’avantages, notamment une faible maintenance, une haute précision et une adaptabilité aux environnements difficiles. Cependant, il est essentiel de prendre en compte leurs limitations, telles que la sensibilité aux vibrations et la nécessité de débits minimums, lors du choix d’un débitmètre vortex pour une application spécifique.
Dans l’ensemble, les débitmètres vortex continuent d’être un choix populaire pour la mesure de débit dans diverses industries, de l’industrie pétrolière et gazière à l’industrie alimentaire. En comprenant leurs principes de fonctionnement, types, avantages et limites, les industries peuvent tirer parti de ces dispositifs pour atteindre une mesure de débit efficace et précise, assurant un contrôle optimal des processus et des performances.
