Dans les industries chimiques et de procédés, la mesure et le contrôle précis des débits de fluides sont essentiels pour garantir la qualité des produits, la sécurité et l’efficacité. Les produits chimiques varient souvent considérablement en termes de viscosité, corrosivité, température et pression — rendant la mesure du débit un défi technique nécessitant des instruments spécialisés.
Table of Contents

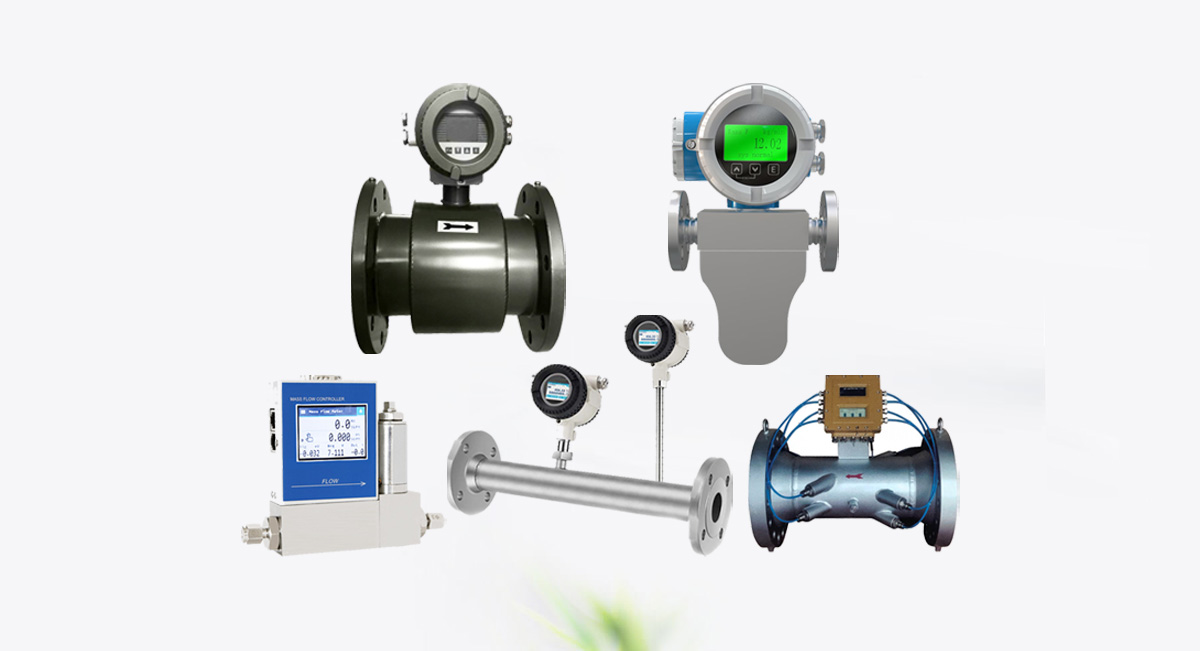

Qu’est-ce qu’un débitmètre chimique ?
Un débitmètre chimique est un instrument conçu pour mesurer le débit instantané ou le volume total de fluides chimiques circulant dans une canalisation. Ces fluides peuvent inclure des produits chimiques liquides, des acides et alcalis corrosifs, des solvants, des carburants et même des gaz chimiques.
L’objectif d’un débitmètre chimique est de garantir que des quantités précises de produits chimiques sont délivrées, mélangées ou réagissent comme requis dans les procédés industriels. La mesure précise du débit est cruciale dans des secteurs tels que :
- Fabrication chimique (dosage acide/base, mélange de solvants)
- Production pharmaceutique (proportions exactes des ingrédients)
- Procédés pétrochimiques et de raffinerie (surveillance des carburants et lubrifiants)
- Traitement de l’eau et des eaux usées (chlore ou produits chimiques pour le contrôle du pH)
- Industrie alimentaire et des boissons (produits chimiques pour nettoyage et stérilisation)
En résumé, les débitmètres chimiques sont des outils indispensables partout où les réactions chimiques, dilutions ou dosages dépendent de données de débit précises.
Importance et défis de la mesure du débit chimique
La mesure précise du débit chimique est cruciale non seulement pour la qualité et l’efficacité du produit, mais aussi pour la sécurité et la conformité réglementaire. De nombreux produits chimiques sont corrosifs, volatils ou toxiques, et toute erreur de mesure peut provoquer des risques pour la sécurité, des inefficacités de processus ou des infractions environnementales.
Pourquoi la mesure du débit chimique est importante
- Dosage et mélange précis – Garantit les proportions correctes dans les réactions et formulations chimiques.
- Sécurité des procédés – Prévention des fuites, surpressions ou réactions dangereuses dues à un débit incorrect.
- Contrôle des coûts – Réduit le gaspillage et optimise la consommation de ressources.
- Conformité réglementaire – Maintien de l’adhérence aux normes environnementales et de sécurité.
Défis de la mesure du débit chimique
- Produits chimiques corrosifs ou réactifs De nombreux acides, alcalis ou solvants peuvent corroder ou dégrader des matériaux standards comme l’acier inoxydable ou l’aluminium. Les parties en contact avec le fluide, voire l’ensemble de l’appareil, doivent utiliser des matériaux résistants à la corrosion tels que PTFE, PFA, PVDF ou Hastelloy.
- Variations de viscosité et de densité Les fluides chimiques peuvent aller des solvants peu visqueux aux résines ou huiles très visqueuses. Certains débitmètres sont sensibles aux variations de viscosité, ce qui les rend inadaptés à certaines applications.
- Températures et pressions extrêmes Les procédés tels que la polymérisation ou la distillation peuvent impliquer des températures élevées (jusqu’à 300°C) et des pressions importantes, affectant la précision du capteur et la compatibilité des matériaux.
- Présence de particules ou de bulles de gaz Les boues ou liquides aérés peuvent perturber les mesures des débitmètres volumétriques ou à vitesse.
- Environnements dangereux Les usines chimiques nécessitent souvent des débitmètres antidéflagrants ou intrinsèquement sûrs, certifiés pour les zones dangereuses (ATEX, IECEx).
Pour ces raisons, le choix d’un débitmètre chimique approprié nécessite une considération attentive à la fois des propriétés chimiques et des conditions de fonctionnement.
Types de débitmètres recommandés pour les applications chimiques
Tous les débitmètres ne sont pas adaptés aux produits chimiques. Voici les types les plus courants recommandés pour mesurer différents fluides chimiques, avec leurs principes de fonctionnement, avantages et limites.
Débitmètres massiques Coriolis
Principe de fonctionnement :
Les débitmètres Coriolis mesurent le débit massique des fluides en détectant la déflexion causée par le mouvement du fluide dans des tubes vibrants.
Avantages clés :
- Mesure directe du débit massique (pas de compensation de densité nécessaire)
- Haute précision (±0,1–0,2 %)
- Convient aux liquides, boues et gaz
- Adapté aux produits chimiques corrosifs ou à forte viscosité
Limites :
- Coût initial élevé
- Sensible aux vibrations
Applications idéales :
Processus à haute valeur ou critiques tels que dosage d’acides, distribution de solvants, production de polymères et fabrication pharmaceutique.

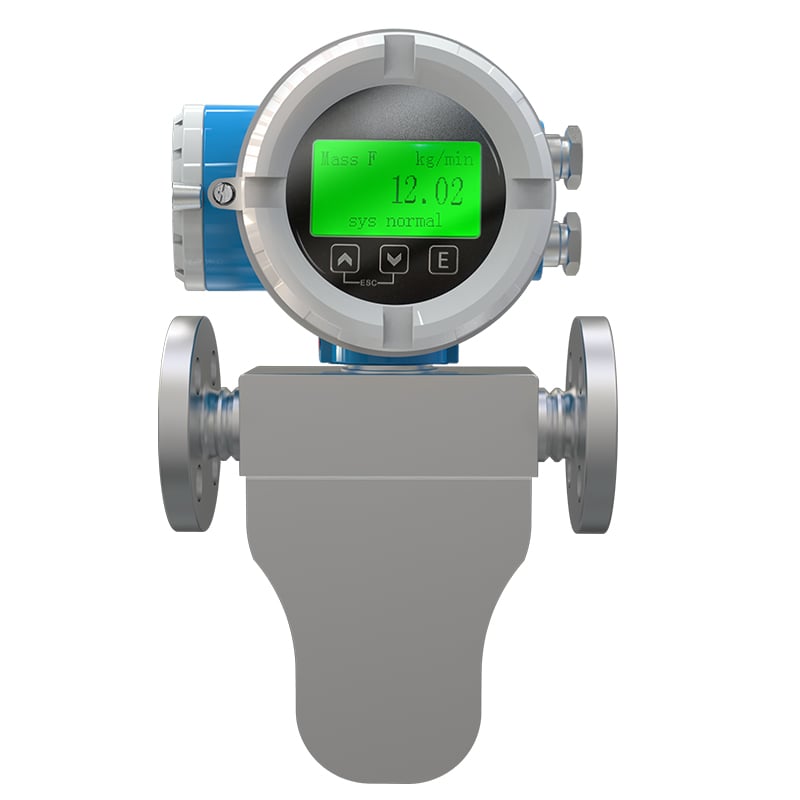

Débitmètres Massiques Coriolis
- High accuracy up to ±0.1 %, Good reliability
- Good zero-stability and anti-interference performance
- No moving parts, no maintenance required
- Multiple digital communication including Hart
Débitmètres massiques thermiques
Principe de fonctionnement :
Ces débitmètres mesurent le débit de gaz en détectant la dissipation de chaleur causée par le passage du gaz sur un élément chauffant.
Avantages clés :
- Idéal pour les gaz chimiques comme l’azote, l’hydrogène ou le chlore
- Mesure directe du débit massique (indépendant de la pression et de la température)
- Pas de pièces mobiles — faible maintenance
Limites :
- Limité aux gaz propres et secs. Plus de guide sur les débitmètres pour gaz ici.
- Non adapté aux liquides ou mélanges gazeux humides
Applications idéales :
Surveillance du débit de gaz chimiques dans les systèmes d’inertage, le mélange de gaz ou la détection de fuites.

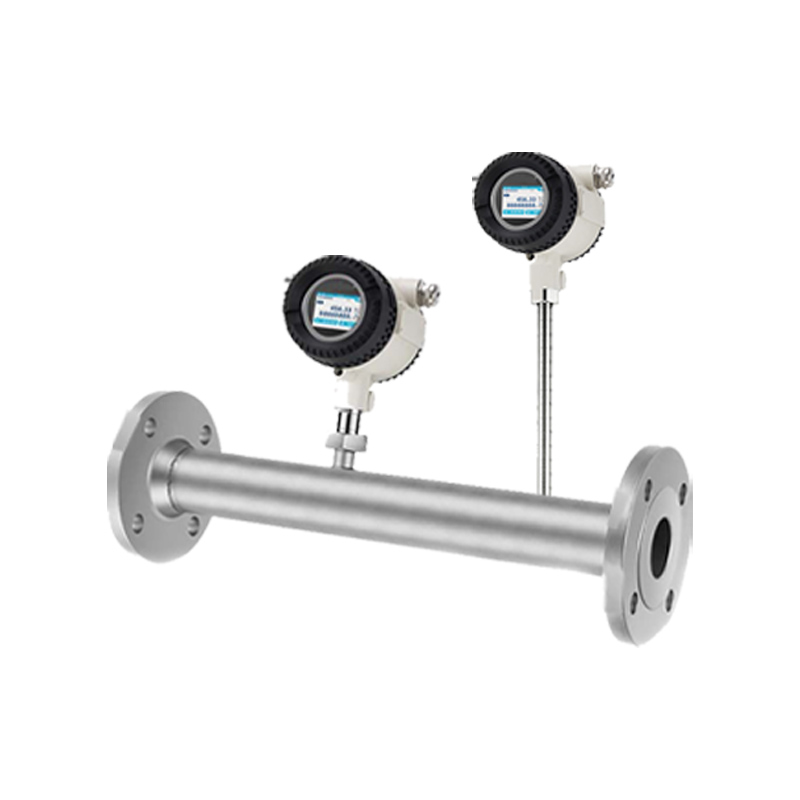

Débitmètres Massiques Thermiques
- Explosion-proof class: Ex db IIC T6 Gb / Ex tb IIIC T80°CDb.
- Medium: Compressed air, nitrogen, oxygen, Carbon dioxide & other non-condensing gases.
- Ultra-wide 1:2500 turndown ratio, the measuring range is from 0.1 Nm/s to 250 Nm/s.
- Full-digital signal processing, higher accuracy, long-term stability.
Débitmètres magnétiques
Principe de fonctionnement :
Les débitmètres magnétiques fonctionnent selon la loi de Faraday de l’induction électromagnétique, mesurant la tension générée par les fluides conducteurs traversant un champ magnétique.
Avantages clés :
- Pas de pièces mobiles
- Excellent pour les liquides corrosifs et conducteurs
- Haute précision même avec une viscosité variable
Limites :
- Convient uniquement aux liquides conducteurs
Applications idéales :
Acides, bases, solutions salines, eaux usées et boues chimiques.

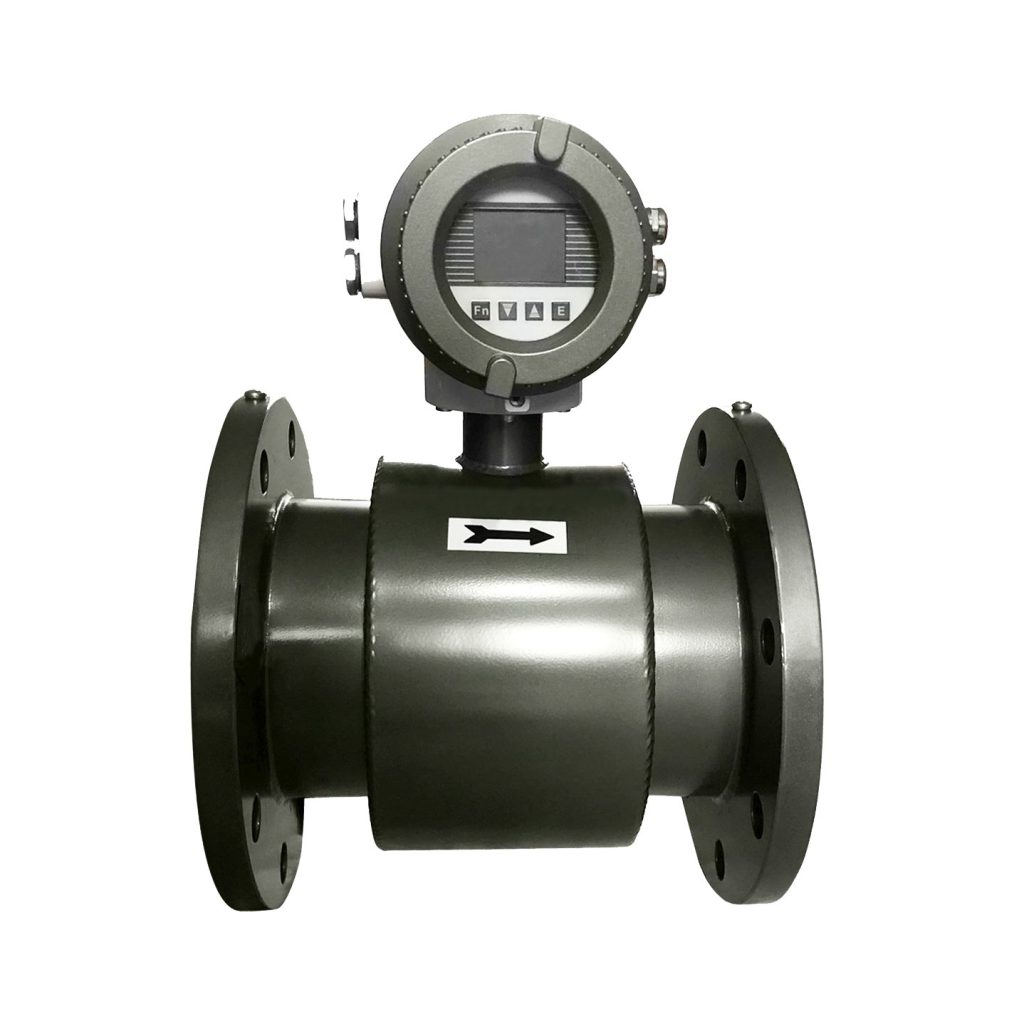

débitmètre chimique magnétique
- PU, PFA, ETFE or FEP liner: excellent chemical and abrasion resistance
- Wide range of electrode materials, including corrosion-resistant materials like Hastelloy.
- High accuracy up to ±0.2 %
Débitmètres à déplacement positif
Principe de fonctionnement :
Ces débitmètres capturent physiquement un volume fixe de fluide et comptent combien de fois la chambre se remplit et se vide.
Avantages clés :
- Excellent pour les fluides à forte viscosité comme les huiles, adhésifs ou résines
- Haute précision même à faible débit
- Indépendant du profil de débit et de l’orientation du tuyau
Limites :
- Contient des pièces mobiles nécessitant maintenance
- Non adapté aux fluides abrasifs ou chargés de particules
Applications idéales :
Lubrifiants, peintures, polymères et liquides chimiques non corrosifs.

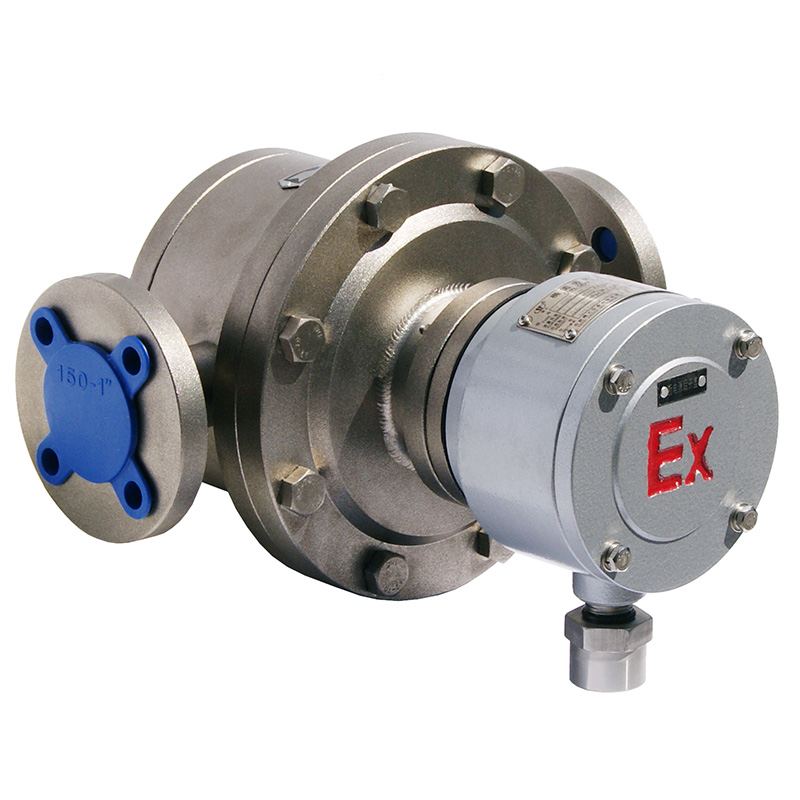

Débitmètres à déplacement positif
- Smooth spiral rotor operation with minimal vibration for consistent performance
- Wide measurement range with good repeatability
- High-precision measurement with up to ±0.2% accuracy
- Not sensitive to the viscosity change
- Optimized for higher viscosity liquid measurement
Débitmètres ultrasoniques
Principe de fonctionnement :
Mesurent le débit à l’aide d’ondes sonores — soit par la méthode du temps de transit, soit par effet Doppler.
Avantages clés :
- Non intrusif (modèles clamp-on disponibles)
- Fonctionne pour les fluides conducteurs et non conducteurs
- Convient aux processus corrosifs ou stériles
Limites :
- Précision affectée par les bulles ou solides en suspension
- Nécessite une surface de tuyau propre pour l’installation clamp-on
Applications idéales :
Solvants, liquides de refroidissement et acides corrosifs où la contamination doit être évitée.

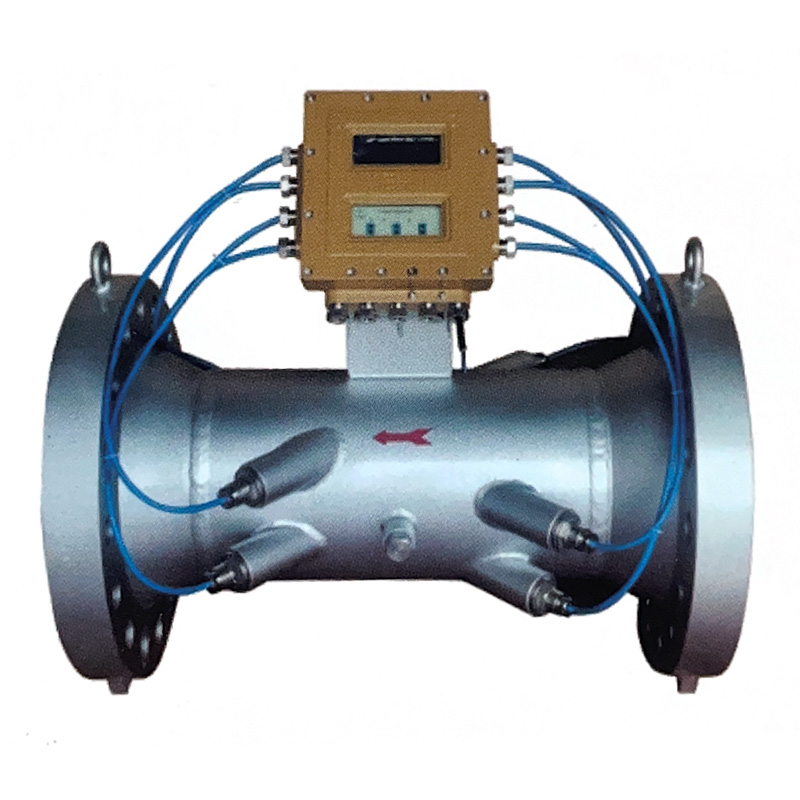

- High accuracy for gas up to ±0.5%
- No moving parts, no presure loss, no line obstructions
- No lubrication or periodic maintenance
- Measurement is not affected by gas properties
- 100:1 wide turndown ratio
- Bi-directional capability
Contrôleurs de débit massique de gaz (MFC)
Principe de fonctionnement :
Les MFC combinent un capteur de débit massique, une vanne et un circuit de contrôle pour mesurer et réguler le débit de gaz en temps réel.
Avantages clés :
- Fournit un contrôle précis du débit, pas seulement une mesure
- Compact et adapté aux processus en laboratoire ou à l’échelle pilote
- Convient aux gaz réactifs ou spéciaux
Limites :
- Conçu principalement pour les faibles débits
Applications idéales :
Mélange de gaz, procédés de revêtement et recherche catalytique.

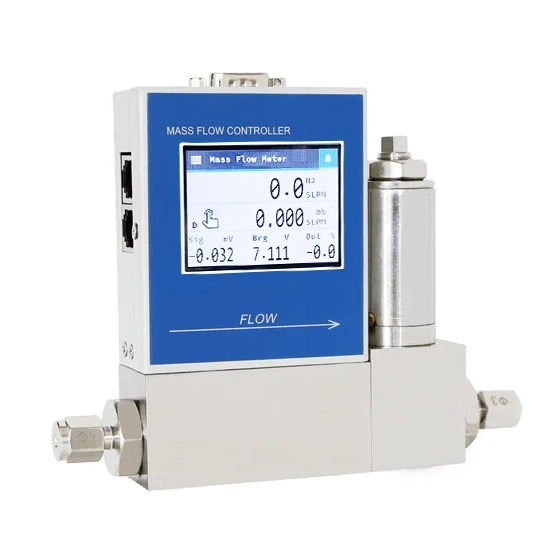

Contrôleurs de débit massique de gaz (MFC)
- Designed for low flow gas / liquid measuring
- It can measure high viscosity fluid and high density gas
- Designed for low flow gas / liquid measuring
- Integrated PID controller to regulate flow rate
- Directly measuring mass flow rate, automatic temperature compensation
Comment choisir le bon débitmètre chimique
Le choix d’un débitmètre chimique approprié nécessite d’évaluer plusieurs paramètres techniques et chimiques. Voici les principaux critères pour guider votre sélection :
1. Identifier les propriétés chimiques
- Corrosivité : choisissez des matériaux comme PTFE, PFA ou Hastelloy pour les acides ou alcalis agressifs.
- Conductivité : utilisez des débitmètres magnétiques pour les fluides conducteurs ; pour les fluides non conducteurs, considérez les modèles ultrasoniques ou Coriolis.
- Viscosité : pour les fluides visqueux, les débitmètres à déplacement positif ou Coriolis sont préférables.
2. Définir la plage de débit et le diamètre de canalisation
Chaque débitmètre a une plage de fonctionnement optimale. Les appareils surdimensionnés ou sous-dimensionnés réduisent la précision. Il faut toujours adapter la plage du débitmètre au débit de votre procédé.
3. Conditions de fonctionnement
- Température et pression doivent être dans les limites du débitmètre.
- En environnements dangereux, sélectionnez des modèles antidéflagrants ou intrinsèquement sûrs.
4. Exigences d’installation
- Prenez en compte l’espace disponible, l’orientation et l’accès pour maintenance.
- Certains débitmètres (comme les modèles clamp-on ultrasoniques) sont idéaux lorsque la modification des tuyaux n’est pas possible.
5. Sortie et communication
Les débitmètres chimiques modernes prennent en charge 4–20 mA, Modbus, HART ou sorties numériques pour une intégration dans les systèmes de contrôle des procédés.
6. Précision et maintenance
Si la précision est cruciale (par ex. pour le mélange ou le dosage chimique), choisissez les débitmètres Coriolis ou magnétiques. Certains fournisseurs proposent également des débitmètres PD à très haute précision comme ceux de Metlan Instruments.
Un débitmètre chimique joue un rôle essentiel dans le contrôle et la surveillance des procédés chimiques avec précision et sécurité. En raison de la diversité des fluides chimiques — des acides corrosifs aux huiles visqueuses — il n’existe pas de débitmètre universel. En fin de compte, le débitmètre approprié doit correspondre aux propriétés physiques du produit chimique, aux conditions de procédé et à la précision requise.
