Guide de Mesure du Gaz de Pétrole Liquéfié (GPL)

Le gaz de pétrole liquéfié (GPL) est un combustible polyvalent, largement utilisé dans les secteurs résidentiel, commercial et industriel. De la cuisson domestique au ravitaillement des véhicules, une mesure précise du GPL est essentielle non seulement pour l’efficacité opérationnelle, mais aussi pour la conformité réglementaire et la transparence de la facturation.

Qu’est-ce que le GPL ?

Le gaz de pétrole liquéfié (GPL) désigne le propane, le butane ou un mélange des deux, stocké sous une pression modérée sous forme liquide et se vaporisant lors de la libération. Il est obtenu à partir du traitement du gaz naturel et du raffinage du pétrole.

Étant donné que le GPL peut exister à la fois sous forme liquide et gazeuse, le choix du bon débitmètre dépend de la phase mesurée ainsi que des conditions de fonctionnement de l’application.

Caractéristiques clés du GPL pour la mesure de débit

1. Sensibilité de phase : le GPL se comporte différemment sous forme liquide et gazeuse. La mesure doit prendre en compte la stabilité de phase pour éviter les erreurs.
2. Variabilité du volume par rapport à la masse : le volume du GPL varie fortement avec la température, alors que la masse reste constante. Cela rend la mesure de débit massique préférable, surtout dans les transactions commerciales.
3. Compressibilité : en phase gazeuse, le GPL est très compressible, ce qui rend les lectures volumétriques moins précises sans compensation.
4. Inflammabilité : tous les équipements doivent être certifiés antidéflagrants (ATEX, IECEx).
5. Composition variable : la variation du ratio propane/butane affecte la densité et le comportement d’écoulement.

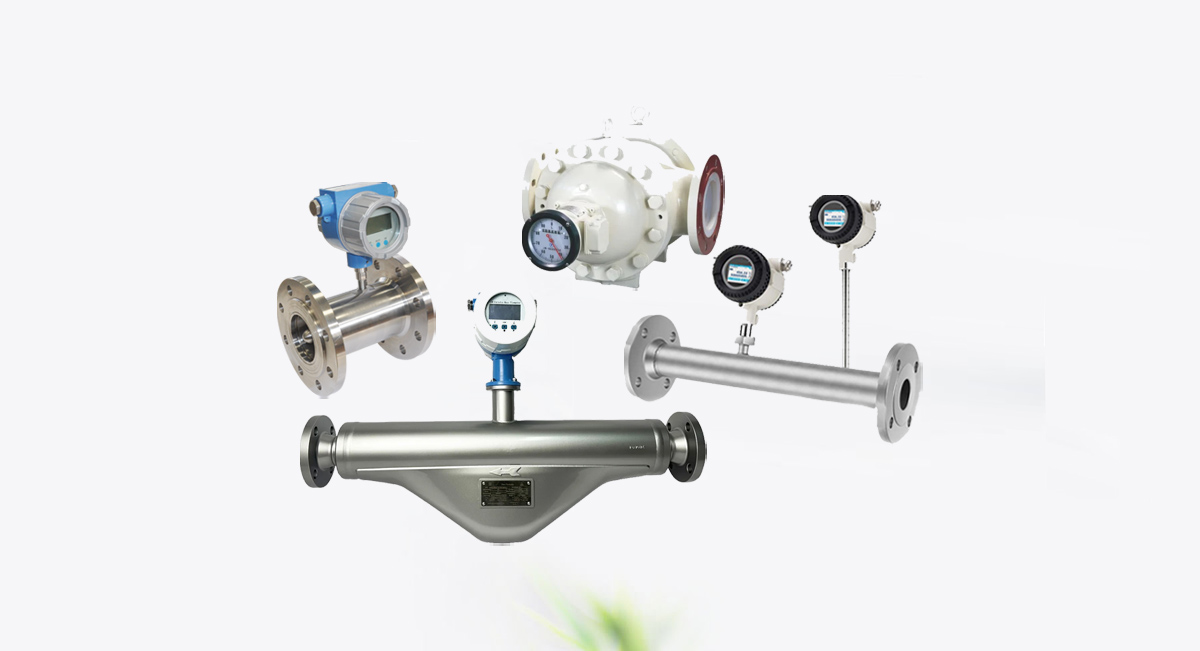

Débitmètres recommandés pour le GPL

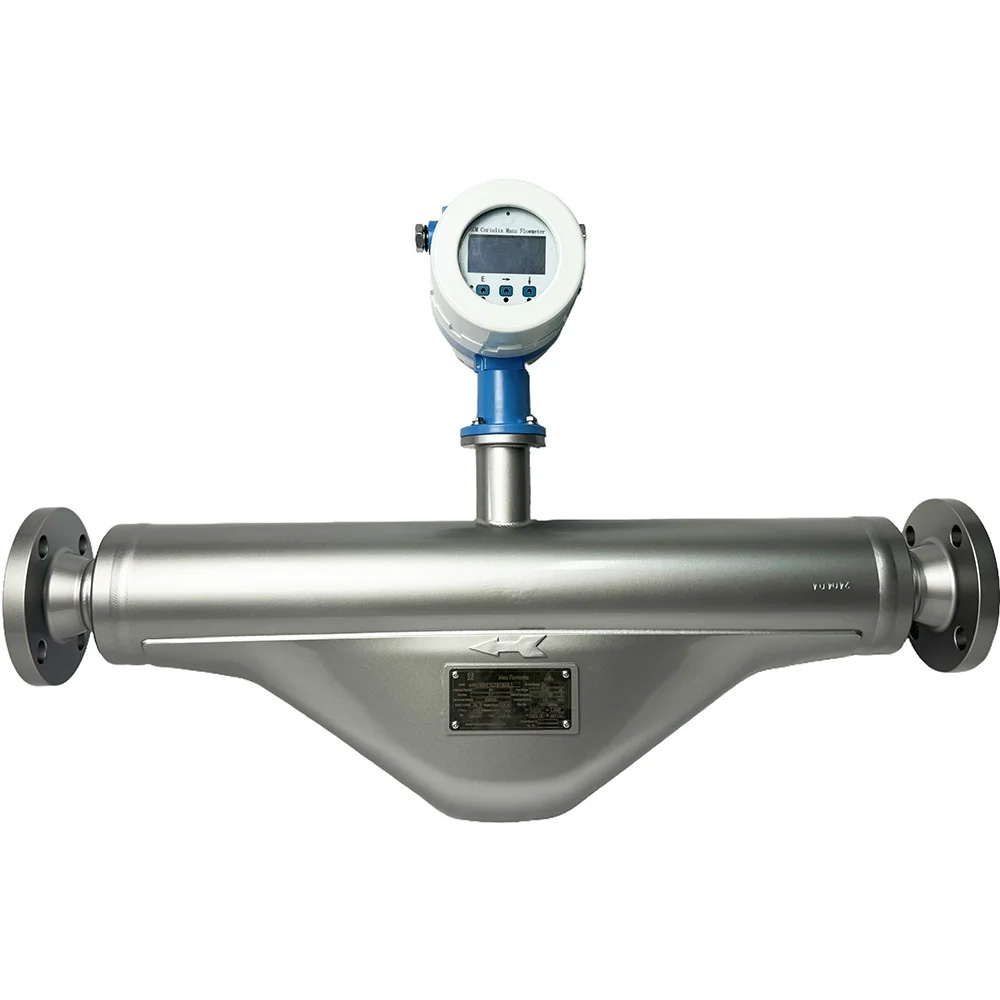

1. Débitmètres massiques Coriolis

Idéal pour : GPL liquide et gazeux ; transfert de propriété ; applications de facturation.

Avantages :

• Mesure directe du débit massique, indépendante de la température ou de la pression.
• Donne également des mesures en temps réel de la densité et de la température.
• Conforme aux normes de facturation OIML R117 et MID.
• Excellente stabilité et répétabilité à long terme.

Inconvénients : Coût initial plus élevé que d’autres technologies.

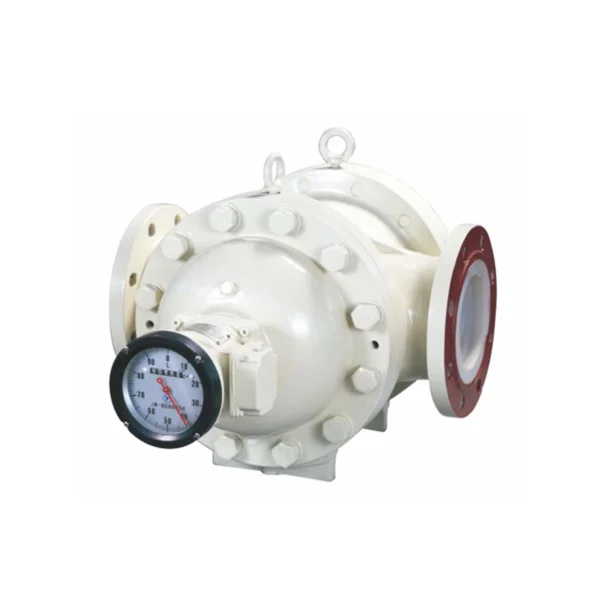

2. Débitmètres à déplacement positif (DP)

Idéal pour : GPL liquide dans les systèmes d’embouteillage ou de transfert à petite échelle.

Avantages :

• Bonne précision et répétabilité dans un débit stable et propre.
• Rentable pour les petites installations.
• Peut fonctionner sans alimentation électrique (modèles mécaniques).

Inconvénients :

• Non adapté à la phase gazeuse.
• Mesure le volume et non la masse – nécessite une compensation de température et densité pour la facturation.

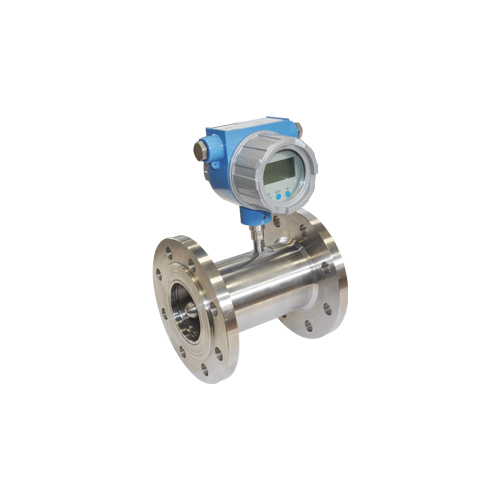

3. Débitmètres à turbine

Idéal pour : GPL liquide propre dans les applications de suivi de procédé (hors facturation).

Avantages :

• Coût modéré et précision décente en conditions de débit stable.

Inconvénients :

• Non recommandé pour le transfert de propriété ou les environnements à température variable.
• Mesure volumétrique, très sensible au profil d’écoulement et à la viscosité.
• Nécessite de longues sections droites de tuyauterie avant et après l’installation.

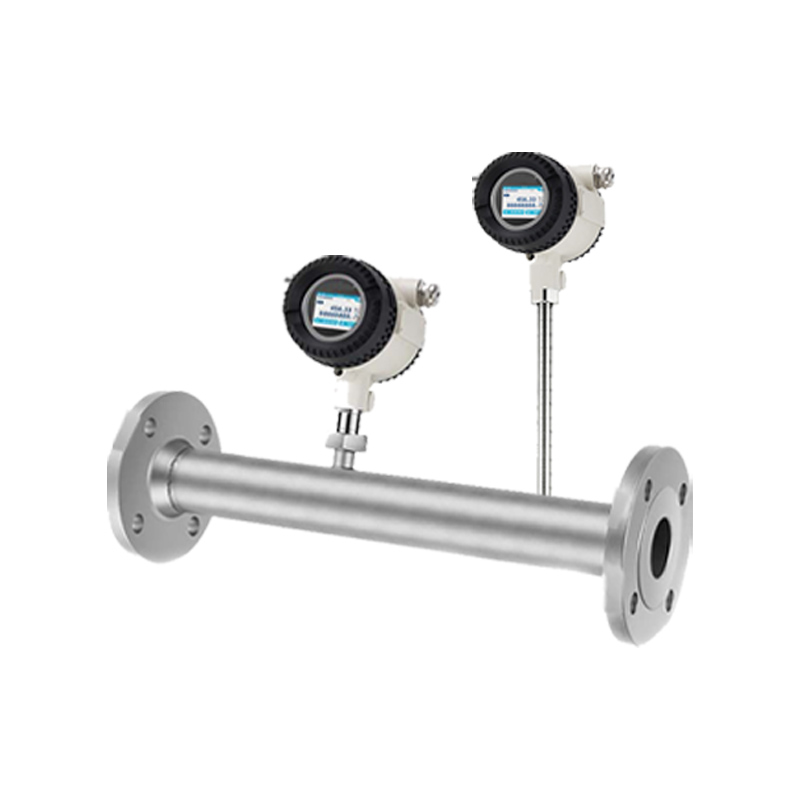

4. Débitmètres massiques thermiques

Idéal pour : GPL gazeux ; détection de fuites ; contrôle de procédé.

Avantages :

• Mesure directe du débit massique des gaz.
• Aucun composant mobile ; faible maintenance.
• Adapté aux faibles débits et au contrôle précis.

Inconvénients :

• Précision affectée par les changements de composition du gaz (propane vs butane).
• Uniquement pour la phase gazeuse.

Pourquoi la mesure massique est-elle essentielle dans les transactions GPL ?

Il est fondamental de comprendre que la facturation en masse est plus juste et plus précise que la facturation en volume, notamment dans les régions où la température varie fortement. Par exemple, 1 litre de GPL à 0 °C contient beaucoup plus d’énergie qu’à 40 °C.

Les débitmètres massiques évitent les écarts, garantissent une facturation transparente et répondent aux exigences réglementaires croissantes. Dans de nombreuses régions, les distributeurs de GPL sont rétroéquipés avec des débitmètres Coriolis pour se conformer aux nouvelles lois et renforcer la confiance des consommateurs.

Comment choisir le bon débitmètre pour le GPL ?

Étape 1 : Identifier la phase du GPL

• Phase liquide : débitmètre Coriolis, à déplacement positif ou à turbine.
• Phase gazeuse : débitmètre Coriolis ou massique thermique.

Étape 2 : Définir les exigences de précision

• Pour le transfert de propriété ou la facturation, choisissez un débitmètre massique certifié OIML/MID.
• Pour un suivi interne, un débitmètre DP ou à turbine peut suffire.

Étape 3 : Tenir compte des conditions de température et de pression

• Températures très variables ? Préférez une mesure massique pour éviter les erreurs de compensation.

Étape 4 : Vérifier les normes et certifications

• Recherchez les certifications ATEX/IECEx et OIML/MID pour les environnements réglementés.

Étape 5 : Évaluer la maintenance et l’intégration

• Moins de pièces mobiles = moins de maintenance (ex. Coriolis, massique thermique).
• Privilégiez les débitmètres compatibles Modbus, HART ou Ethernet pour intégration dans des systèmes SCADA.

Le choix du bon débitmètre GPL dépend de la phase mesurée, des exigences réglementaires et de l’environnement opérationnel. Comme l’expérience de Krohne le montre, les débitmètres massiques de type Coriolis sont les solutions les plus précises, fiables et conformes aux réglementations, surtout dans les applications de transfert de propriété ou de distribution de GPL.

Pour le contrôle de processus ou les usages internes, les débitmètres DP et à turbine conservent leur utilité, bien que leur exactitude soit affectée en cas de variations de température ou dans les contextes de facturation.

Besoin d’aide pour choisir un débitmètre GPL ?

Nous proposons des conseils d’experts et des solutions industrielles de mesure de débit :

• Débitmètres massiques Coriolis pour distributeurs de GPL et terminaux.
• Débitmètres à déplacement positif pour les usines d’embouteillage.
• Débitmètres massiques thermiques pour la surveillance en phase gazeuse.
