Tout savoir sur les Débitmètres de Gaz Azote

Le gaz azote (N₂) est l’un des gaz industriels les plus polyvalents et utilisés, jouant un rôle essentiel dans des secteurs allant de l’emballage alimentaire à l’aérospatiale. Sa nature inerte, sa non-réactivité et son abondance le rendent indispensable pour les processus nécessitant des environnements contrôlés, la sécurité et la précision. Cependant, mesurer avec précision le débit de gaz azote est crucial pour optimiser les opérations, réduire le gaspillage et garantir la sécurité. C’est là qu’interviennent les débitmètres de gaz azote.

Caractéristiques du Gaz Azote et ses Applications Industrielles

Propriétés Clés du Gaz Azote

L’azote est un gaz diatomique (N₂) qui constitue 78 % de l’atmosphère terrestre. Ses caractéristiques uniques incluent :

• Inertie Chimique : L’azote ne réagit pas chimiquement dans des conditions standard, idéal pour prévenir l’oxydation, la combustion ou la contamination.
• Sécheresse : L’azote pur a une faible teneur en humidité, cruciale pour les processus sensibles à l’humidité.
• Non-Inflammable et Non Toxique : Sûr dans les environnements dangereux.
• Haute Pureté Disponible : Produit facilement avec des puretés dépassant 99,999 % pour des applications spécialisées.

Applications Industrielles du Gaz Azote

1. Agroalimentaire :
   • Emballage sous Atmosphère Modifiée (EAM) : L’azote remplace l’oxygène pour prolonger la durée de conservation.
   • Distribution de Boissons : Empêche l’oxydation dans les robinets de bière et de vin.
2. Pharmaceutique :
   • Mise sous Gaz Inerte : Protège les médicaments sensibles de l’humidité et de l’oxygène pendant la production.
   • Purgage : Nettoie les équipements pour maintenir des conditions stériles.
3. Fabrication Électronique :
   • Soudage : Prévient l’oxydation des circuits imprimés.
   • Fabrication de Semi-Conducteurs : Crée des environnements inertes pour la production de puces.
4. Chimie et Pétrochimie :
   • Inertage : Protège les réacteurs et réservoirs de stockage des réactions explosives.
   • Purgage de Canalisations : Élimine les résidus dangereux pendant la maintenance.
5. Aérospatiale :
   • Inertage des Réservoirs de Carburant : Réduit les risques d’incendie dans les systèmes de carburant des aéronefs.

Qu’est-ce qu’un Débitmètres de Gaz Azote ?

Un débitmètre de gaz azote est un dispositif conçu pour mesurer le débit volumétrique ou massique de gaz azote dans un système. Il fournit des données en temps réel pour assurer un contrôle précis de l’utilisation du gaz, essentiel pour l’efficacité des processus, la gestion des coûts et la conformité aux normes de sécurité.

Fonctions Clés :

• Surveiller la consommation d’azote en temps réel.
• Détecter les fuites ou anomalies dans l’alimentation en gaz.
• Garantir le respect des normes industrielles (ex. ISO).

Pourquoi un Débitmètre de Gaz Azote est-il Important ?

1. Efficacité Économique :
   • Évite la surutilisation d’azote, coûteuse dans les applications haute pureté.
   • Réduit le gaspillage dans des processus comme l’EAM, où l’excès d’azote est évacué.
2. Optimisation des Processus :
   • Garantit un débit de gaz constant pour les opérations critiques (ex. fabrication de semi-conducteurs).
   • Maintient la qualité des produits dans les industries alimentaire et pharmaceutique.
3. Sécurité :
   • Surveille les systèmes d’inertage pour prévenir les explosions dans les usines chimiques.
   • Alerte les opérateurs en cas de fuites dans les systèmes de carburant aérospatiaux.
4. Conformité Réglementaire :
   • Respecte les normes strictes sur les émissions, la pureté et le contrôle des processus.

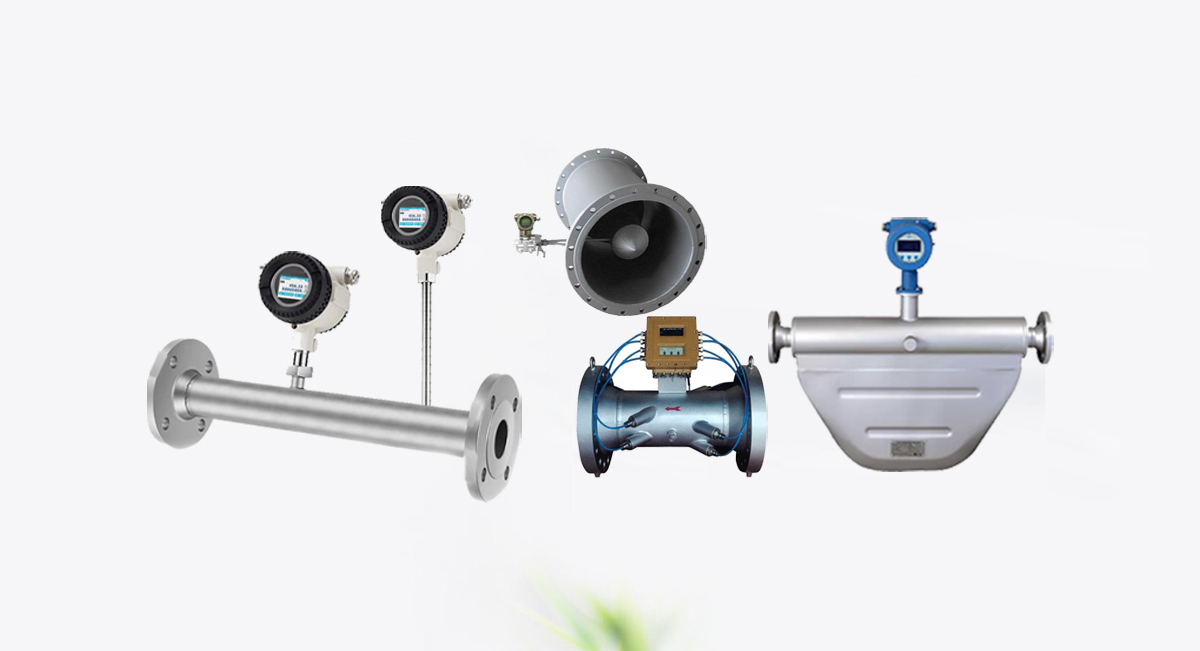

Types de Débitmètres Recommandés pour le Gaz Azote

Le choix du débitmètre dépend de facteurs comme le débit, la pression, la précision requise et le budget. Voici les meilleures options :

1. Débitmètres Thermiques de Masse

Fonctionnement :

Mesurent le débit via la dissipation thermique d’un capteur chauffé. L’effet de refroidissement du gaz est corrélé au débit massique.

Avantages :

• Mesure directe du débit massique (sans compensation température/pression).
• Haute précision (±1 % de la lecture).
• Adapté aux débits faibles à modérés.
• Aucune pièce mobile, faible maintenance.

Inconvénients :

• Nécessite une calibration pour la composition du gaz.
• Moins efficace en milieu humide.

Recommandé pour : Emballage alimentaire, protection pharmaceutique et processus industriels à faible débit.

2. Débitmètres Massiques à Effet Coriolis

Fonctionnement :

Utilise l’effet Coriolis pour mesurer le débit massique via des tubes vibrants.

Avantages :

• Précision extrême (±0,1 %).
• Mesure simultanée du débit massique, de la densité et de la température.
• Insensible aux variations de pression ou température.

Inconvénients :

• Coût initial élevé.
• Encombrement important, inadapté aux petites canalisations.

Recommandé pour : Transfert custodié, processus haute pureté en semi-conducteurs et aérospatiale.

3. Débitmètres à Pression Différentielle (DP)

Fonctionnement :

Calcule le débit via la chute de pression à travers une plaque à orifice ou un tube Venturi.

Avantages :

• Coût faible et conception simple.
• Adapté aux systèmes haute pression.

Inconvénients :

• Nécessite une compensation température/pression pour la précision.
• Rapport de gamme limité (typiquement 4:1).

Recommandé pour : Applications industrielles générales avec débits stables.

4. Débitmètres à Ultrasons

Fonctionnement :

Utilise des ondes ultrasonores pour mesurer la vitesse du flux (méthode temps de transit ou Doppler).

Avantages :

• Modèles non invasifs à fixation externe disponibles.
• Mesure bidirectionnelle du débit.
• Aucune perte de charge.

Inconvénients :

• Précision affectée par la pureté du gaz et le matériau de la canalisation.
• Coût élevé pour les modèles haute précision.

Recommandé pour : Grandes canalisations dans les usines chimiques ou systèmes HVAC.

Comment Choisir un Débitmètre de Gaz Azote

Suivez ces étapes pour sélectionner le meilleur débitmètre :

1. Définir les Exigences de l’Application

• Plage de Débit : Faible (0–50 L/min), moyen (50–500 L/min) ou élevé (>500 L/min).
• Pression et Température : Vérifiez la compatibilité du débitmètre avec les conditions du système.
• Besoins en Précision : ±0,1 % pour le transfert custodié vs ±2 % pour le suivi général.

2. Évaluer la Pureté et la Composition du Gaz

• L’azote haute pureté (99,999 %) peut nécessiter des matériaux spécialisés (ex. acier inoxydable).
• Évitez les débitmètres sensibles à l’humidité pour l’azote sec.

3. Considérer l’Environnement d’Installation

• Inline vs. Fixation Externe : Les débitmètres à ultrasons non invasifs sont idéaux pour les rénovations.
• Zones Dangereuses : Recherchez les certifications ATEX ou IECEx pour les environnements explosifs.

4. Budget et Coût Total de Possession

• Équilibrez coûts initiaux et économies à long terme (ex. débitmètres Coriolis à faible maintenance vs DP).

5. Conformité et Normes

• Assurez-vous que le débitmètre respecte les réglementations sectorielles (ex. FDA pour l’emballage alimentaire).

Les débitmètres de gaz azote sont des outils essentiels pour les industries dépendant d’une gestion précise, sûre et efficace des gaz. Que vous inertisiez des sachets de chips ou des réservoirs d’avion, choisir le bon débitmètre—thermique de masse, Coriolis, ultrasons ou autre—garantit des performances optimales et des économies.

En comprenant les besoins en débit, précision et conditions environnementales de votre application, vous sélectionnerez un débitmètre aligné sur vos exigences techniques et budgétaires. Avec l’intégration de l’IoT, ces dispositifs gagneront en capacités, renforçant leur rôle clé dans l’industrie.
