La mesure précise du débit de gaz est essentielle dans des secteurs allant de la distribution de gaz naturel au traitement chimique, en passant par la fabrication de semi-conducteurs et la recherche en laboratoire. Le choix du bon débitmètre de gaz dépend non seulement de la précision requise et du budget, mais aussi du type de gaz, de la plage de débits et des conditions environnementales.
Table of Contents
Comprendre les Types de Gaz
Avant de choisir un débitmètre de gaz, il est essentiel de comprendre la nature du gaz que vous allez mesurer. Les propriétés du gaz influencent fortement la précision de la mesure, la longévité du débitmètre et les besoins en maintenance.
1. Gaz Sec
- Définition : Gaz sans humidité significative, par exemple air comprimé, azote, argon.
- Défis : Faibles, mais la contamination, les brouillards d’huile ou la poussière peuvent encore causer l’usure des débitmètres mécaniques.
- Implication pour le débitmètre : La plupart des débitmètres fonctionnent bien ; les débitmètres thermiques et les débitmètres massiques Coriolis excellent souvent grâce à leur voie de mesure propre.
2. Gaz Humide
- Définition : Gaz contenant de la vapeur d’eau ou des gouttelettes liquides, par exemple vapeur saturée, biogaz avec forte humidité.
- Défis : L’humidité peut se condenser et provoquer la corrosion, des erreurs de mesure ou endommager les sondes thermiques.
- Implication pour le débitmètre : Éviter les débitmètres massiques thermiques sauf si l’humidité est éliminée ; les débitmètres vortex, Coriolis et certains débitmètres à pression différentielle conviennent mieux.
3. Gaz avec Particules
- Définition : Gaz contenant des solides en suspension tels que poussières, cendres ou poudres fines – courant dans les gaz de combustion ou les rejets de procédé.
- Défis : Érosion des surfaces des capteurs, colmatage des passages étroits, dispersion du signal dans les débitmètres ultrasoniques.
- Implication pour le débitmètre : Utiliser des matériaux robustes et résistants à l’usure ; envisager des débitmètres ultrasoniques non intrusifs ou des sondes de DP protégées.
4. Gaz Unique
- Définition : Gaz de composition constante (ex. oxygène pur, hydrogène pur).
- Défis : Mesure relativement simple mais peut nécessiter un étalonnage spécifique pour la précision.
- Implication pour le débitmètre : Les débitmètres massiques thermiques et Coriolis offrent une excellente précision lorsqu’ils sont calibrés pour le gaz spécifique.
5. Mélanges de Gaz
- Définition : Gaz composés de plusieurs composants (ex. gaz naturel, gaz de synthèse, mélanges spéciaux).
- Défis : La variation de composition peut affecter les mesures basées sur la densité ou la chaleur.
- Implication pour le débitmètre : Les débitmètres Coriolis sont idéaux car ils mesurent le débit massique réel indépendamment de la composition ; les débitmètres thermiques multi-gaz peuvent aussi fonctionner.
Types de Débitmètres de Gaz

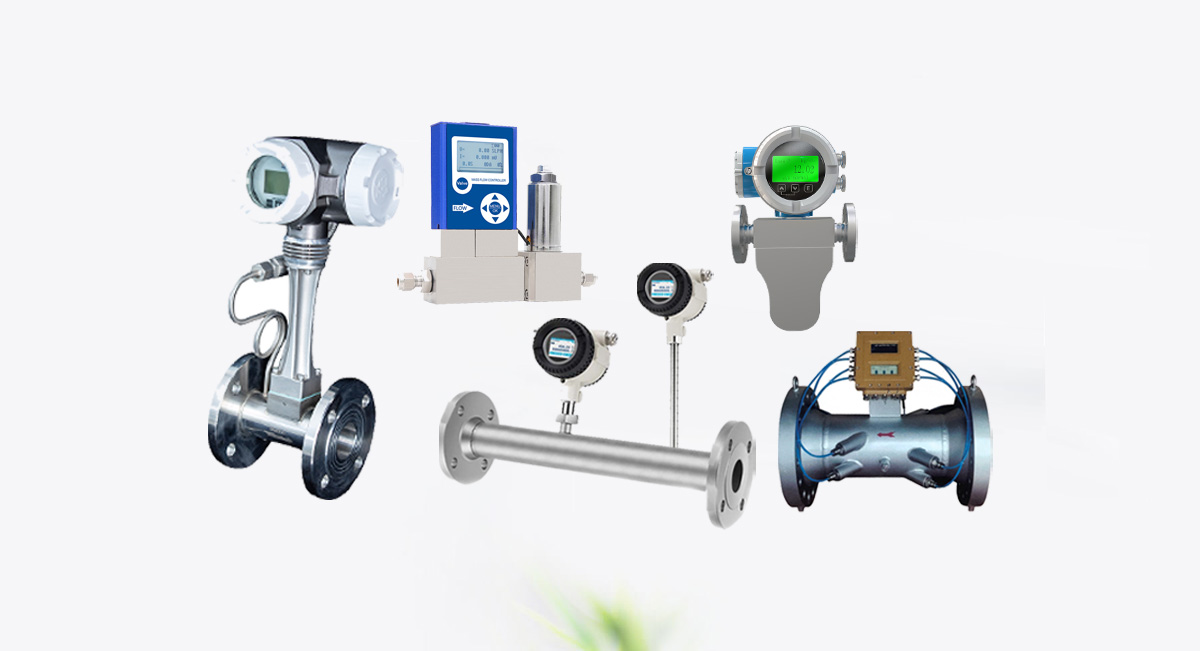

Voici les types de débitmètres de gaz les plus courants, leurs principes, leurs gaz adaptés, leurs plages de débit ainsi que leurs avantages et inconvénients.

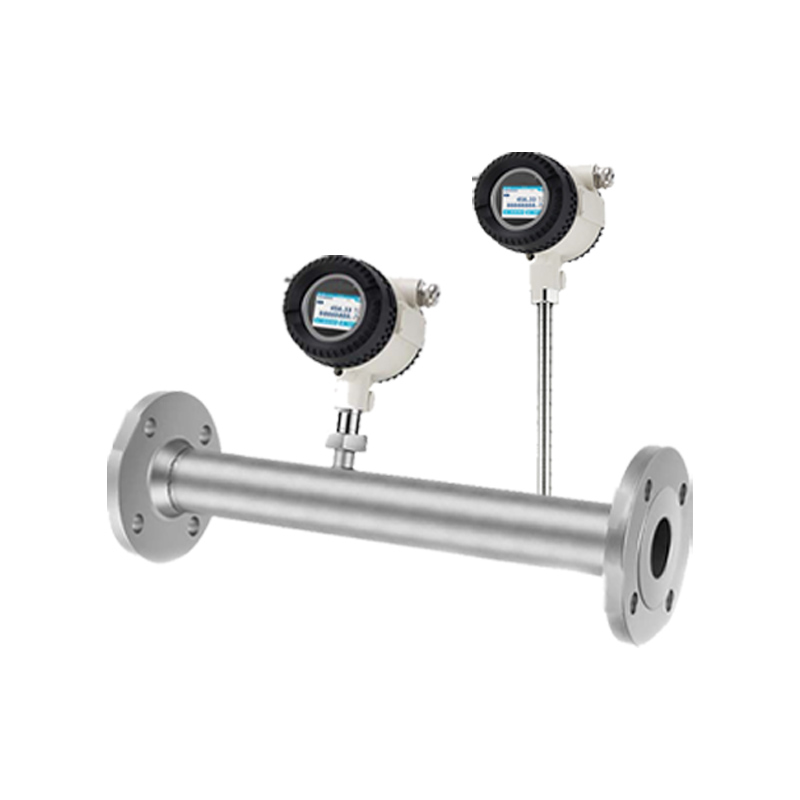

Débitmètres Massiques Thermiques
Principe : Mesurent le débit massique du gaz en détectant la perte de chaleur d’un capteur chauffé placé dans l’écoulement. Le taux de refroidissement est corrélé au débit massique.
Gaz adaptés :
- Idéal pour les gaz secs et propres
- Convient bien aux gaz uniques
- Peut mesurer certains mélanges avec des algorithmes multi-gaz
Plage de débit :
- Applications de quelques SCCM (centimètres cubes standard par minute) jusqu’à des milliers de SLPM
- Très faibles à moyens débits
Avantages :
- Mesure directe du débit massique – pas besoin de compensation de température et pression
- Sans pièces mobiles – faible maintenance
- Excellente sensibilité aux faibles débits
Inconvénients :
- Non adapté aux gaz humides ou fortement chargés en particules

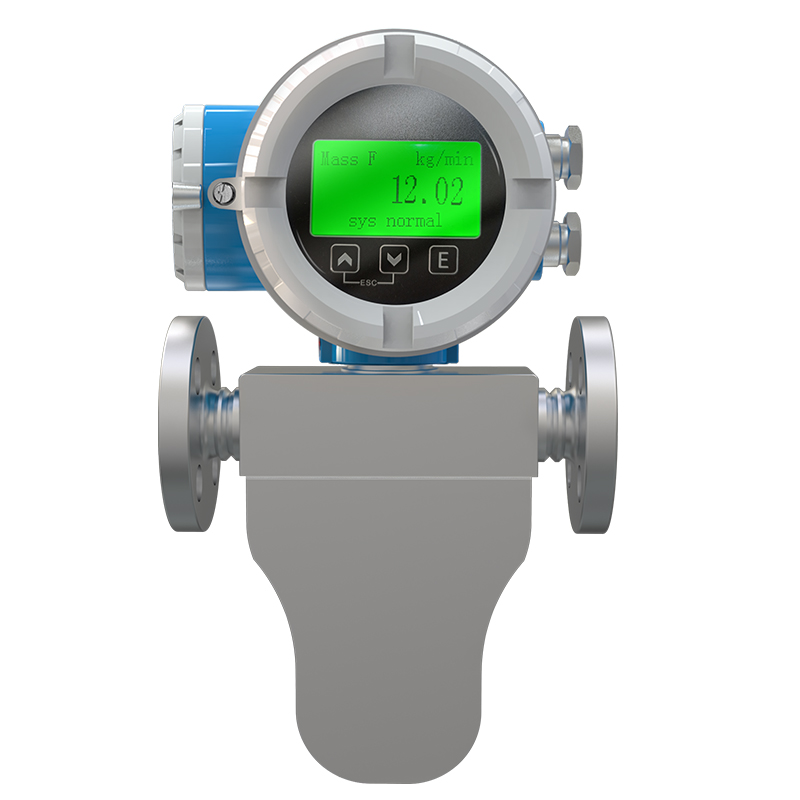

Débitmètres Massiques Coriolis
Principe : Mesurent le débit massique en détectant le déphasage causé par l’effet Coriolis dans des tubes vibrants traversés par le gaz.
Gaz adaptés :
- Fonctionne avec presque tous les gaz (secs, humides, chargés en particules)
- Convient aux gaz uniques et aux mélanges avec une grande précision
Plage de débit :
- Utilisable pour les applications de transfert de garde (custody transfer)
- Faibles à moyens débits
Avantages :
- Mesure directe du débit massique indépendamment de la température, de la pression ou de la composition
- Mesure aussi la densité
- Extrêmement précis et stable
Inconvénients :
- Coût élevé comparé aux autres technologies
- Chute de pression parfois significative
Débitmètres Vortex
Principe : Mesurent le débit volumique en détectant les tourbillons générés par un obstacle dans l’écoulement du gaz. La fréquence des tourbillons est proportionnelle à la vitesse d’écoulement.
Gaz adaptés :
- Gaz secs et humides, y compris la vapeur
- Convient à certains gaz sales si la charge particulaire reste faible
Plage de débit :
- Souvent utilisés dans les réseaux de vapeur
- Moyens à forts débits
Avantages :
- Robustes et fiables, sans pièces mobiles
- Supporte hautes températures et pressions
- Convient à la vapeur saturée ou surchauffée
Inconvénients :
- Non adapté aux très faibles débits
- Précision affectée par les flux pulsés ou les vibrations

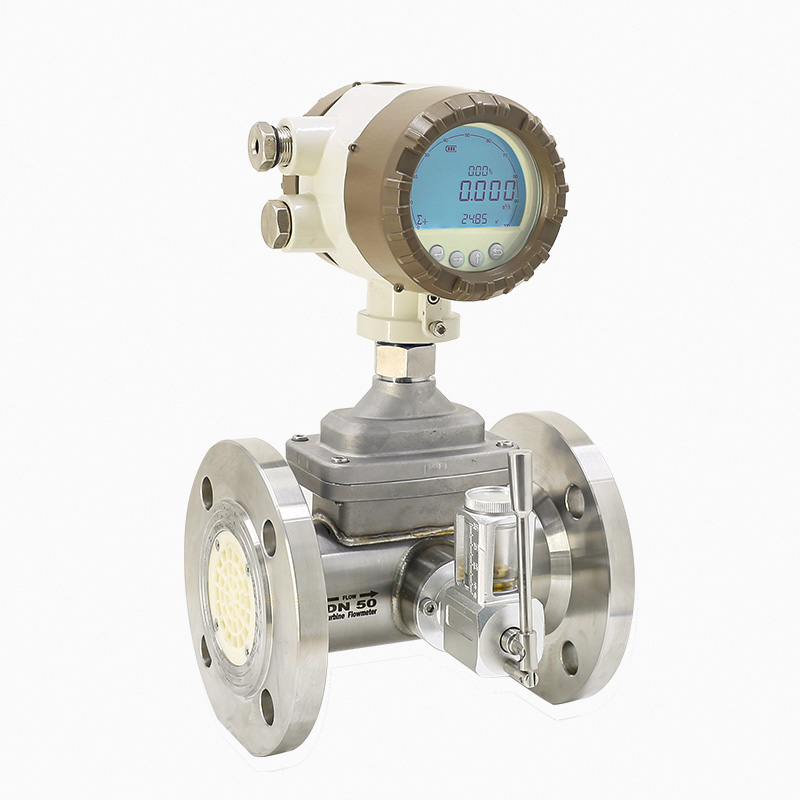

Débitmètres à Turbine pour Gaz
Principe : Utilisent un rotor dont la vitesse de rotation est proportionnelle au débit volumique de gaz.
Gaz adaptés :
- Gaz secs et propres (gaz naturel, air comprimé)
Plage de débit :
- Moyens à forts débits
Avantages :
- Haute précision pour moyens et forts débits
Inconvénients :
- Pièces mobiles sujettes à l’usure → maintenance nécessaire
- Sensible à la contamination et aux débris

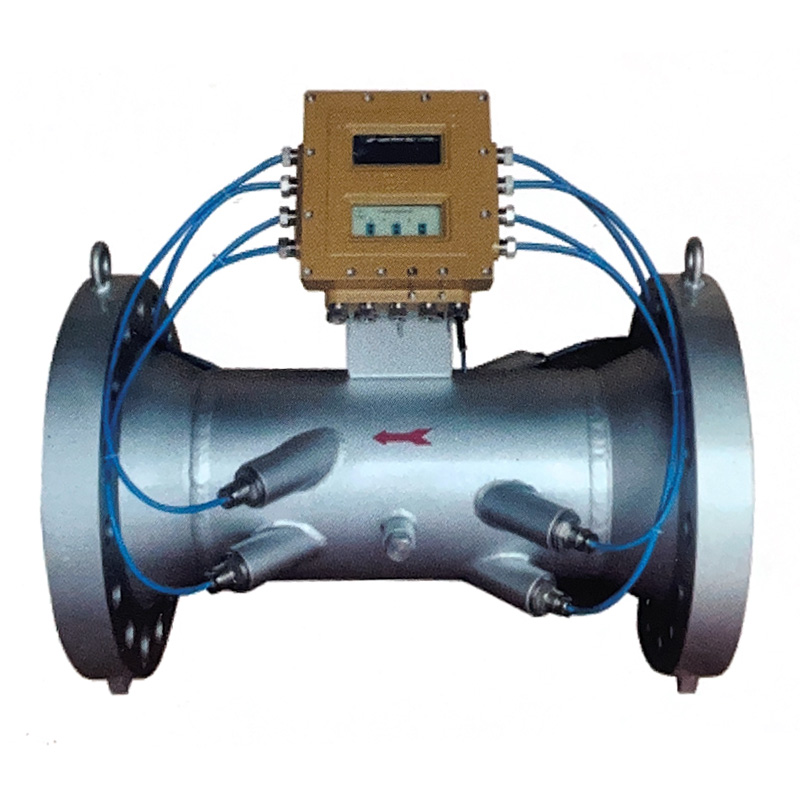

Débitmètres Ultrasoniques
Principe : Mesurent la vitesse d’écoulement à l’aide d’ondes ultrasonores, par méthode de temps de transit ou effet Doppler.
Gaz adaptés :
- Gaz secs et propres (temps de transit)
- Certaines conceptions Doppler peuvent gérer les gaz chargés en particules
Plage de débit :
- Excellents pour les grands conduits
- Moyens à très forts débits
Avantages :
- Pas de perte de charge
- Convient aux tuyaux de grand diamètre
Inconvénients :
- Temps de transit exige un gaz propre
- Plus coûteux que certaines alternatives

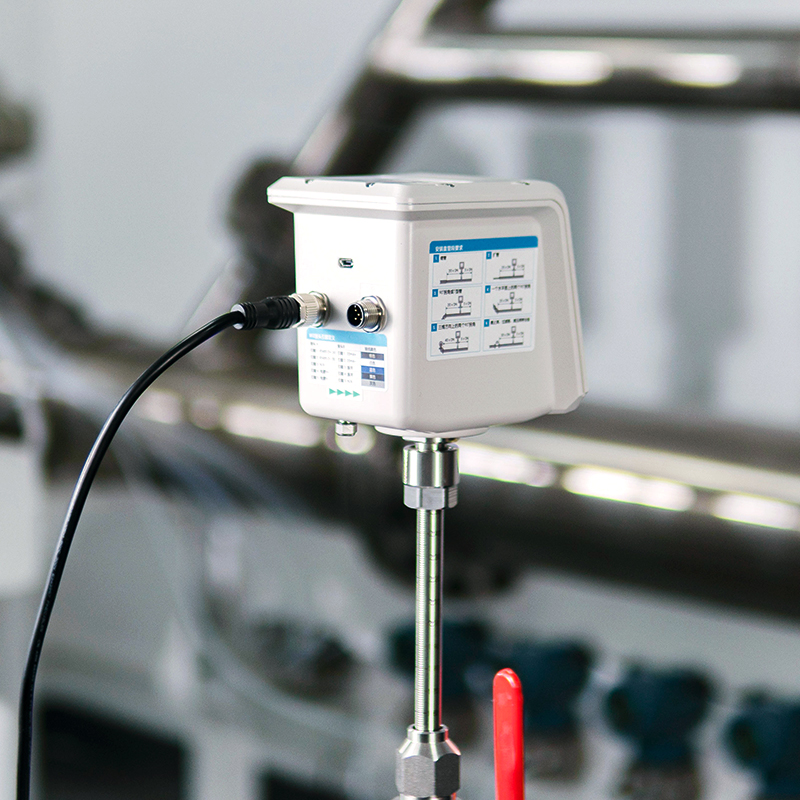

Débitmètres à Tube de Pitot
Principe : Mesurent la pression différentielle entre ports statiques et dynamiques pour déterminer la vitesse du gaz.
Gaz adaptés :
- Fonctionne avec presque tous les gaz (secs, humides, sales)
- Souvent utilisés pour la surveillance en conduits ou cheminées
Plage de débit :
- Faibles à hautes vitesses
Avantages :
- Simples et faciles à installer
- Mesure bidirectionnelle possible

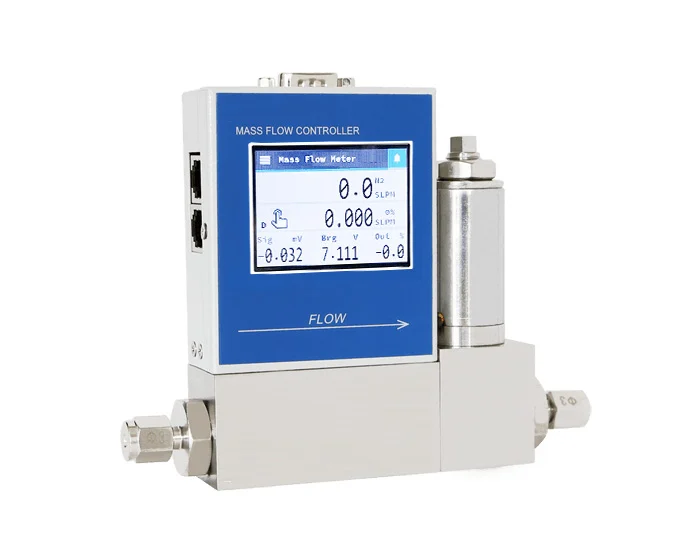

Contrôleurs de Débit Massique (MFC)
Principe : Combinent un débitmètre massique (souvent thermique ou Coriolis) avec une vanne de régulation pour contrôler le débit de gaz à une consigne.
Gaz adaptés :
- Gaz secs et propres (MFC thermiques)
- Les MFC Coriolis peuvent gérer les mélanges et compositions variables
Plage de débit :
- Très faibles à faibles débits (de SCCM à dizaines de SLPM)
Avantages :
- Mesure et contrôle précis du débit dans un seul appareil
- Excellents pour les laboratoires et la fabrication de semi-conducteurs
- Haute répétabilité
Inconvénients :
- Limités aux faibles débits
- Les types thermiques sont sensibles à la composition du gaz
Tableau Résumé
| Type de Débitmètre | Idéal Pour | Plage de Débit | Avantages | Inconvénients |
|---|---|---|---|---|
| Massique Thermique | Gaz sec, propre, faible débit | Faible–moyen | Haute précision, pas de pièces mobiles | Sensible à l’humidité & composition |
| Coriolis | Tous gaz, y compris mélanges | Faible–moyen | Débit massique réel, très précis | Coût élevé, chute de pression |
| Vortex | Gaz secs/humides, vapeur | Moyen–fort | Robuste, supporte hautes températures | Pas pour faibles débits |
| Turbine | Gaz propres et secs | Moyen–fort | Précis pour hauts débits | Usure, sensible aux débris |
| Ultrasonique | Grandes canalisations, gaz propres | Moyen–très fort | Non intrusif, pas de perte de charge | Coût élevé, exige gaz propre |
| Tube de Pitot | Gaz humides et sales | Faible–fort | Simple, bidirectionnel | – |
| MFC | Faibles débits, contrôle précis | Très faible–faible | Mesure + contrôle intégrés | Limité en débit, coûteux |
Comment Choisir le Bon Débitmètre de Gaz
Lors du choix d’un débitmètre de gaz, prenez en compte les facteurs suivants :
- Type de Gaz
- Gaz secs → Thermique, Coriolis, Vortex, Ultrasonique, Turbine
- Gaz humides → Vortex, Coriolis, Tube de Pitot
- Gaz avec particules → Ultrasonique (non intrusif), Tube de Pitot, conceptions mécaniques robustes
- Gaz unique → Thermique, Tube de Pitot ou Coriolis avec étalonnage spécifique
- Mélanges de gaz → Coriolis, thermique multi-gaz, Tube de Pitot
- Plage de Débit
- Très faible → Débitmètres massiques thermiques ou MFC
- Moyen à fort → Vortex, Turbine, Ultrasonique, Coriolis, Tube de Pitot
- Exigences de Précision
- Transfert de garde → Coriolis
- Contrôle de procédé → Thermique, Vortex, Tube de Pitot selon le gaz
- Environnement d’Installation
- Haute température ou vapeur → Vortex
- Zones dangereuses → Vérifier les certifications de sécurité du débitmètre
- Budget
- Bas → Vortex, certains modèles thermiques
- Moyen → Tube de Pitot
- Élevé → Coriolis, ultrasonique haut de gamme
👉 Le choix du bon débitmètre de gaz consiste à faire correspondre la technologie de mesure au type de gaz, à la plage de débit et aux besoins de précision. Aucun débitmètre ne convient à toutes les applications. En analysant soigneusement vos conditions de procédé, vous pouvez sélectionner un débitmètre de gaz garantissant une performance précise, fiable et rentable pendant de nombreuses années.
